Colector solar de hidrotermal (3 / 6 paso)

Paso 3: Caja gama completa.

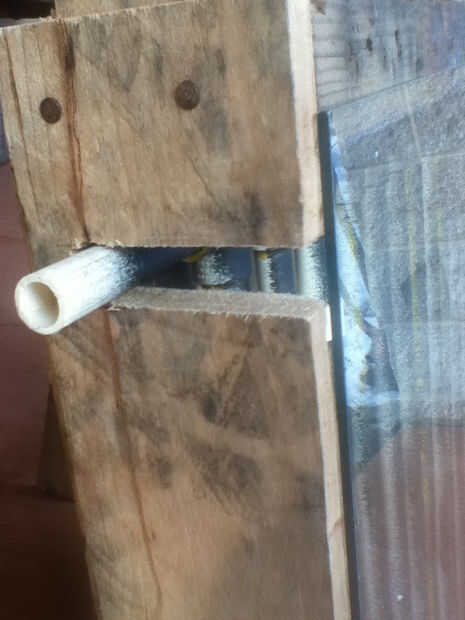

Adjunto/pegué longitudes de tubería en la salida y entrada luego marcado en la caja del cajón de donde cortar. Utilicé una sierra de calar para cortar una ranura para la matriz ir dentro de la caja. Esta ranura puede ser cubierta y aislada más adelante.

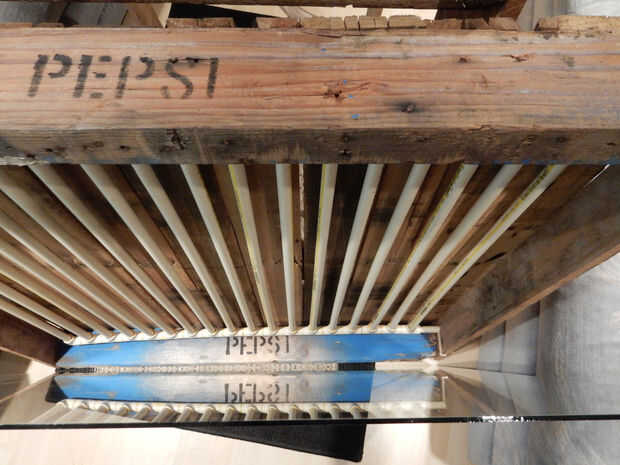

Usé algunos clips de tubo para sujetar la matriz en la parte posterior de la caja (lo siento por las fotos de mala calidad).

Nota: Porque queremos agua para flujo tan suave como sea posible, considerar rotación e instalando la matriz ligeramente hacia la derecha dentro de la caja antes de cortar las ranuras. Entonces el agua fluye a la izquierda cuando golpea el colector superior. Decidí montar recto entonces puedo inclinar el cuadro de más adelante si quiero.

Fui a mi compañía local de vidrio esperando que algunos restos de alguna manera podría utilizar y terminaron por cortar y me venden un exacto ajuste pieza por solo 5$ (porque este fue un proyecto experimental de la escuela me dieron un trato).

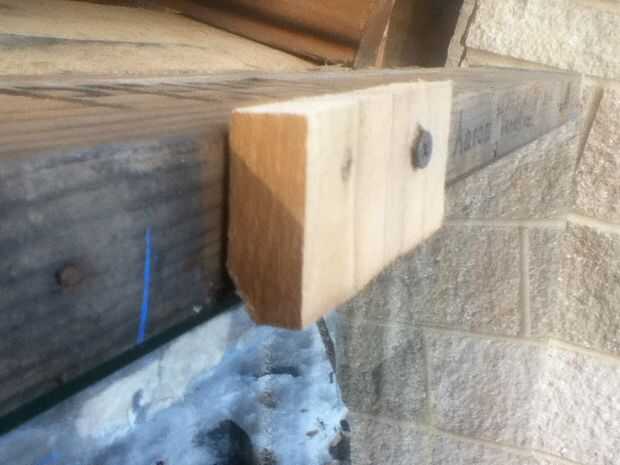

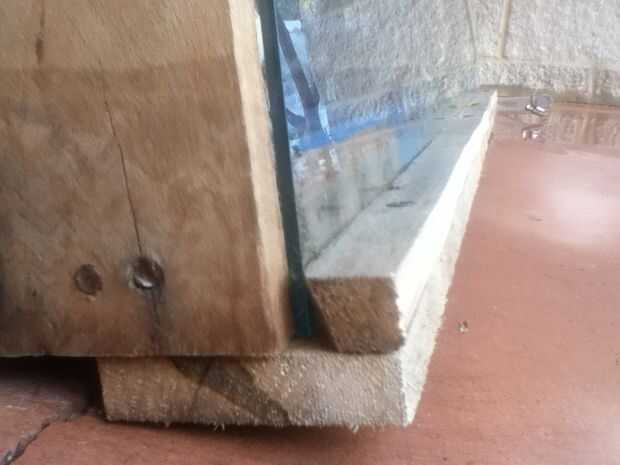

Usé mi rompecabezas y algunos de los consejos de plataforma extra cortadas en piezas para montar el vidrio utilizando algunos tornillos (ver imágenes). Tuve un canal en la parte inferior entera del vidrio y sólo una cuadra con la parte superior en lugar de montaje. Cabe tan apretado que no necesita nada para evitar que se deslicen hacia fuera. Puedo también saco el vidrio y fácil esta forma de continuar experimentando y trabajando en el interior (iré añadiendo aislamiento más adelante).
