Controlador de colector solar de agua caliente con termostato v1.2

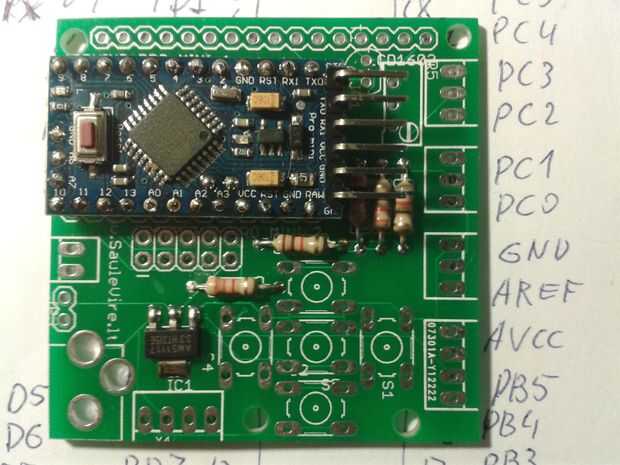

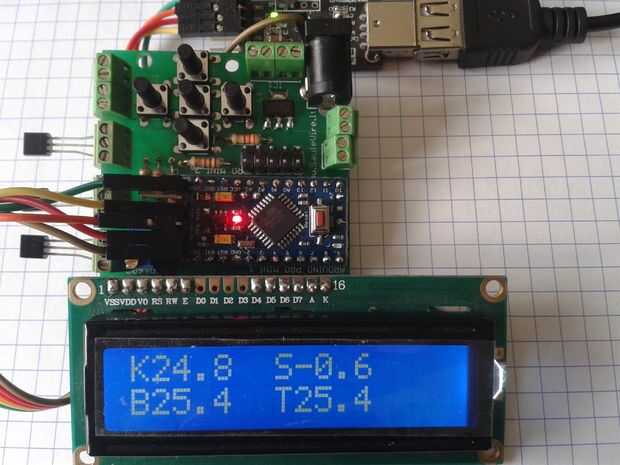

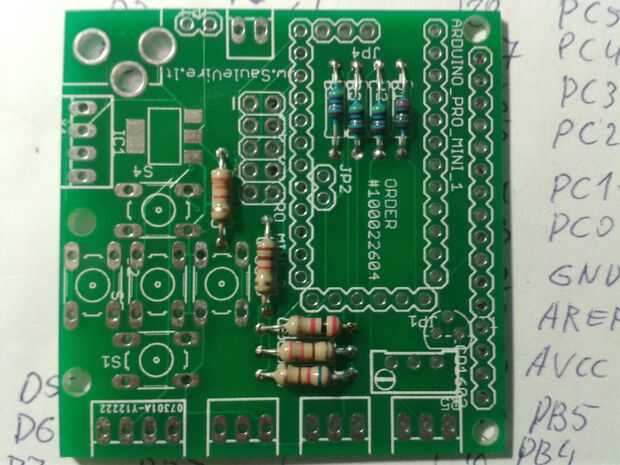

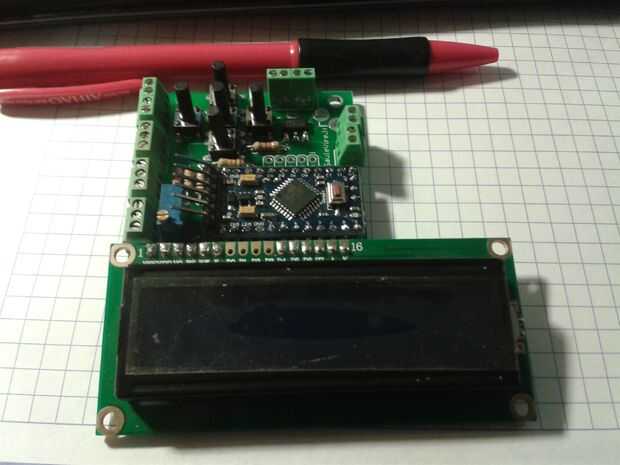

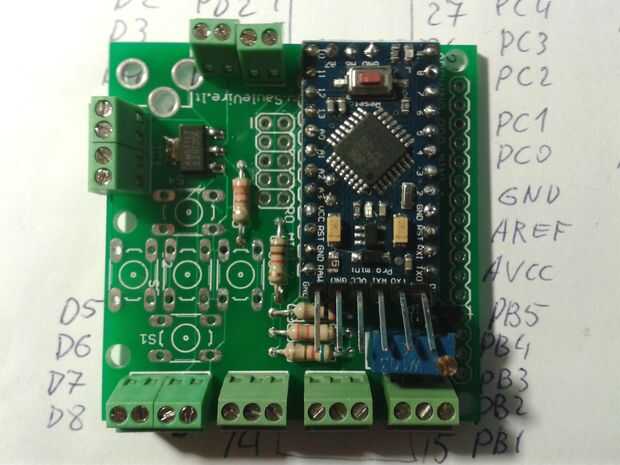

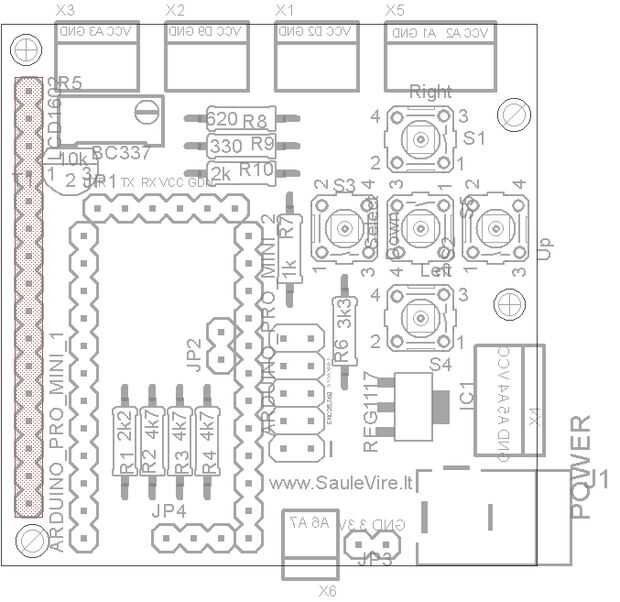

Continuará... Colector solar regulador, termostato con arduino pro mini procesador, pantalla LCD 1602 y 3 sensores de temperatura DS18B20, conector de15, teclado botón 5.

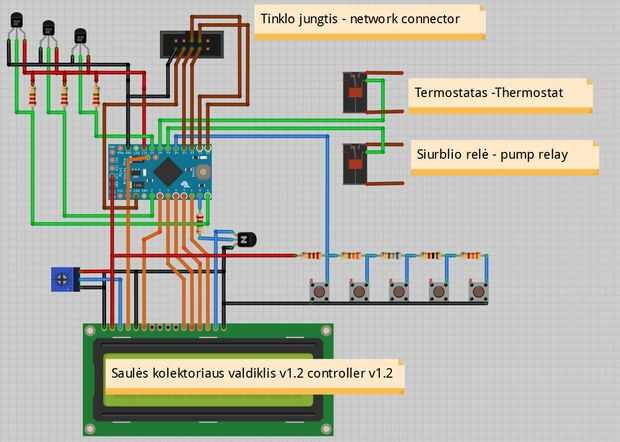

Componentes: Pro Mini atmega328 5V 16 M compatible con Arduino, 1602 16 x 2 HD44780 carácter LCD módulo de pantalla, 3 sensores de temperatura DS18B20, 5V 2, módulo de relé de canal el colector es controlado muy simplemente – la temperatura medida por el colector y el tanque de la calefacción del agua (caldera). Cuando la temperatura del agua en el colector solar es superior a la caldera, controlador enciende la bomba y comienza la transferencia de calor desde el colector al almacenamiento de agua caliente. Cuando disminuye la diferencia de temperatura, se apaga la bomba de circulación. Regulador descrito aquí, funciona como sigue: 1 cuando la temperatura de la diferencia entre el colector solar y el tanque de más de 5 grados, el interruptor esté encendido. Temperatura es medida y aparece en la pantalla constantemente, pero la diferencia está marcada cada 15 segundos. 2 cuando la diferencia de temperatura entre el colector solar y el tanque es de menos de 2 grados, el relé se desactiva. Diferencia marcada cada 15 segundos. 3 potenciómetro puede pedir cualquier número de 0 a 100, se rodomasekrane. Cuando la temperatura del sensor 3-ber alcanza el relé 2 de interruptores de límite. Temperatura cae por debajo del interruptor de límite se apaga. 4 en vez de los dos sensores (soldar los dos resistores o corte la pista en el PCB) puede conectar otro módulo de relé de 2 canales y los sensores necesarios conectados en paralelo en un solo cable. Para que el regulador al trabajo después de tales cambios requieren mínimas mejoras al programa. 5.DS18B20 los sensores pueden ser conectados los cables de 2 o 3. 6. la pantalla muestra la temperatura de la caldera, temperatura del colector, la diferencia de temperatura, tercer sensor de la temperatura, con potenciómetro preselección temperatura, estado del relé (On/Off).
