Colector solar de hidrotermal (2 / 6 paso)

Paso 2: Hacer el arreglo de la tubería.

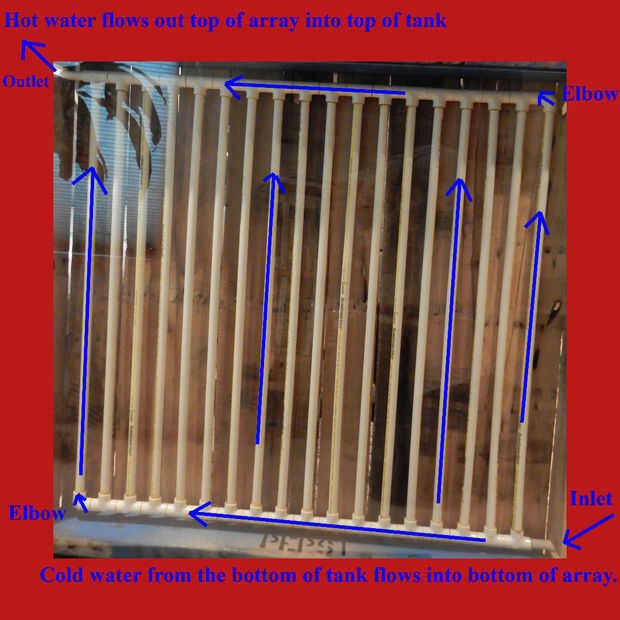

(Ver imagen de la trayectoria del flujo). Calienta el agua en la tubería vertical y
subida luego de flujo a la salida. La entrada más baja es una aspiración para obtener agua más fría hacia fuera desde la parte inferior del tanque de almacenamiento de información.

He utilizado cinco pedazos largos de 10 pies de 1/2 "OD tubo de CPVC. (CPVC es para alta temp/presión de otra manera podrían derretirse bajo el sol con lo caliente se consigue)

Usé un chopsaw para cortar el tubo pero una simple Sierra de mano funcionan si limpiar los bordes con un cuchillo después de cortar.

La tarima que utiliza es ligeramente más pequeña que estándar y mis 5 longitudes de tubería cortada perfectamente 18 36 pulgadas largo. (4 piezas por 10 pies de longitud con sobras para los conectores)

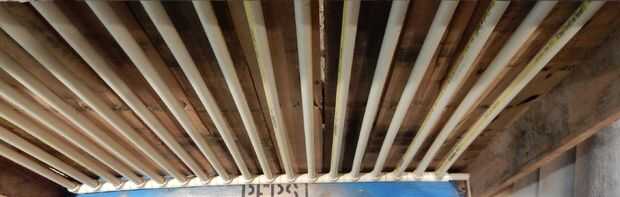

Corté varias pequeñas piezas cortas para conectar la T para hacer el colector.

Usé pegamento "Flowgaurd oro" y había pegado una T en un extremo de cada una de las 18 piezas excepto uno que tiene un codo. Entonces pegué todos los de la T y 1 codo juntos tendido en el suelo para que fueran todos paralelos (PRECAUCIÓN: el pegamento se seca muy rápido tiene planeado bien antes de pegar)

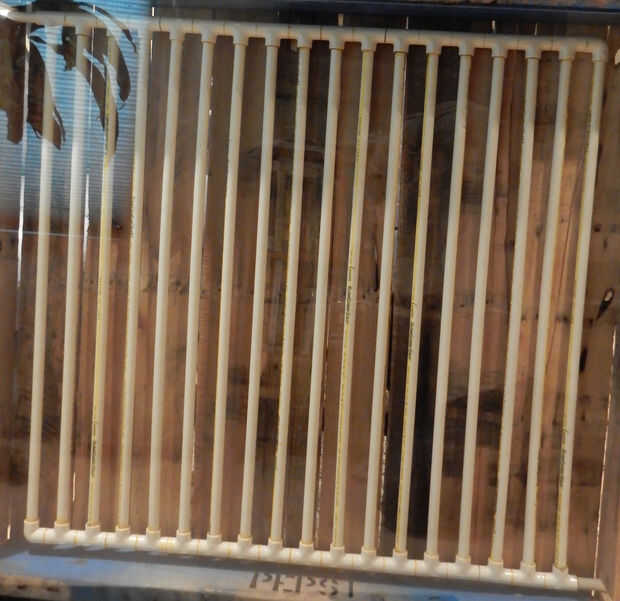

Había pegado piezas cortas de CPVC en un lado de cada uno de los restantes T, luego con cuidado tomé T junto con el pedazo corto que sobresale y pegan el resto de la matriz.
