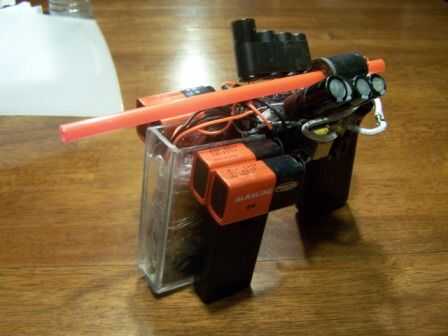

Coilgun Handgun

Aprende a hacer una coilgun simple con solamente algunas piezas que son bastante fáciles de obtener. Estar dispuestos a gastar más de una semana en esto y puede que necesite algunas herramientas de la energía pesada (sólo para hacer buenos proyectiles). Construí mi primer uno en sólo una semana después tuve todas las piezas.

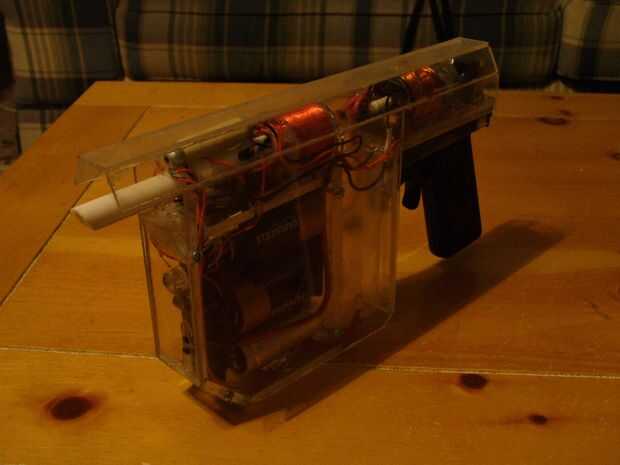

Coilgun Principal:
Coilguns(pulse Accelerators), como railguns(Linear Accelerators), utiliza campos electromagnéticos intensos para propulsar objetos a increíbles velocidades inalcanzables con gas moderno impulsado por armas (da energía suficiente almacenada por supuesto). Esta pistola de bobina es conocida como una pistola de bobina de reluctancia. La bobina utiliza su campo electromagnético para tirar un ferromagnético (magnéticamente afectadas) proyectil, en este caso una forma de acero redondo, hacia su centro. Idealmente la corriente apoyando el campo electromagnético se apagará cuando el proyectil está en el centro permitiendo que el proyectil a continuar viajando por el cañón, el arma y en el destino. Utilizar una bobina y unas pilas para entender las propiedades de este sistema mejor. Muchos coilguns incorporan múltiples etapas en los niveles inferiores de energía eficiencia tiende a extinguirse como más energía almacenada se utiliza para un diseño de bobina única. Para obtener más información, vaya al paso 5.

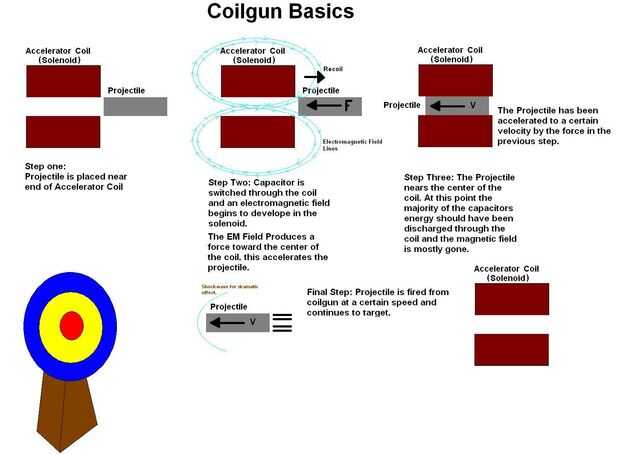

Un diagrama de funcionamiento coilgun básica se incluye en la parte inferior.

'!!!!!! Más información acerca de Coilguns!'

¿Qué es un relé? (Elaboración en paso 2)

¿Cómo funciona?
Un relé es un interruptor electromagnético simple. Utiliza un electroimán para reunir dos contactos de un circuito separado, completando el circuito y permitiendo que la electricidad fluya.

¿Qué se utiliza?
Un relé se utilizó originalmente para permitir que una máquina o un ordenador para activar algo o desactivar electrónicamente. En esta aplicación se utiliza para cambiar la energía de los condensadores en la bobina.

¿Por qué usarla?
Relés permiten más corriente pasar a través de ellos que interruptores de botón normal, que normalmente, soldar con autógena juntos. Puede usar una muy alta nominal interruptor para esto, pero es generalmente más costosa y más grande que un relé de la misma clasificación.

Ofertas de la parte

Son las piezas que necesita:

De Radio Shack u otro distribuidor de componentes electrónicos:
-Cable de conexión 20 ó 22 AWG (comprar tanto el sólido y trenzado) (cable más grande es mejor porque reduce la resistencia en el sistema que aumenta la eficiencia de la pistola de bobina)
-20 22 calibre alambre magnético (dependiendo de su preferencia de bobina; Consulte el paso 2) (Radio Shack tiene un paquete con 40 pies de esto pero les recomiendo que compren en una tienda diferente para ahorrar costos y obtener por lo menos 100 pies para una bobina más de 7 capas)
-Un relé (interruptor electrónico), preferentemente 30 amperios o más (tengo una 12VDC/30A relé de automoción de SPST de Radio Shack, pero recomiendo una mayor tensión y corriente nominal)
-Un interruptor momentáneo (usé el interruptor SPDT con 3/4" palanca de rodillo de Radio Shack, pero usted puede utilizar un interruptor nominal inferior)
-Encendido/apagado Switch(I used the DPDT Heavy-Duty Rocker Switch from Radio Shack but you can use a lower rated switch)
-Baterías (más de 2AA 2 titulares y 1 9V titular) (el más 2AA baterías mejor) (sugiero conseguir unos 2 portapilas de C ya que proporcionan energía substancialmente más en el cargador, dando por resultado un tiempo de carga mucho más rápido, tenga cuidado de no sobre sus cargadores de carga, consulte el último paso para cargador seguro a las relaciones de la batería.

De otros lugares:
-Utiliza cámara desechable (cuanto más mejor ya que es componente central de la pistola), usted puede conseguirlos pidiendo más fotos lugares como Walmart o CVS usada cámara desechable. Recuerde: es para las pilas, no una pistola... nunca
-Paja de Burger king o cadena local (puede utilizar paja de otro lugar pero será diferente el diámetro interior de la bobina; Por supuesto si usted elige un pequeño paja un proyectil más pequeño va ir más rápido pero no paquete tan grande de un golpe, también conocido como impulso) también, pajas más pequeños se puede utilizar para colocar en la parte posterior de su projetile para la estabilización, esto funciona bien.
-Clavos grandes (3/16 a 1/4 de pulgada de diámetro, o traer su paja a Home Depot para encajar la uña derecha)
-Un tornillo, dos arandelas y una tuerca. (El perno debe ser el diámetro de su paja y la lavadora tiene que encajar bien y ser lo más amplio de diámetro como sea posible)
-A grafitear "puede arma" mango u otro manubrio. (Yo tengo la mía desde el puerto de carga)
-Plexiglás, madera o chapa (opcional para la cubierta del arma)
-Cinta de aislar
-Soldadura
-Flujo (no es necesario, pero ayuda)
-Super Glue / de Epoxy / caliente pegamento (usado para la cubierta del arma)

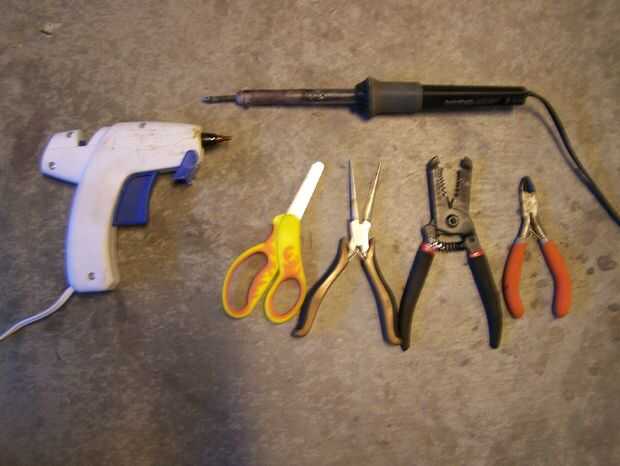

Herramientas
-LG
-Alicates
-Tenazas
-Pelacables (una gran ayuda)
-Tijeras
-Pegamento pistola (para cubierta externa)
-Destornillador (cabeza plana) (para obtener cámaras aparte y descargue los condensadores)

¿Perder el deseo de construir esta? Revisa los Videos

El video de PAR-1 muestra la cinética salida de una bobina de 12 capas con un condensador de 470uF 400V(to 450V), que es sólo 50 Joules!.

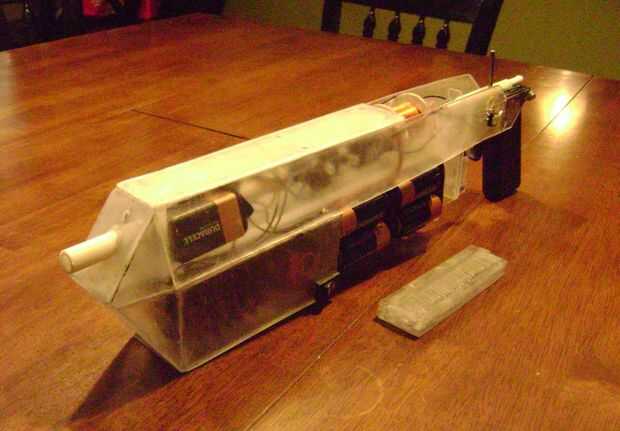

¿Terminado un coilgun y desea compartirlo? Publícalo aquí: Coilgun Arsenal

Productos electrónicos útiles sitios:
- Mouser probablemente el mejor distribuidor he venido a través, amplia selección de artículos, mejor precio para un sitio de no-venta por mayor Electrónica y gran navegación y organización.
-Precios gran mina de oro en piezas útiles
-Bueno Digikey para partes dificiles de encontrar.
- MPJA gran lugar para comprar LEDs y alambre magnético
-Condensadores de alto voltaje grande Electrostore en el precio barato y otros componentes de alta potencia.
- Superávit de Nebraska excelentes precios en alambre magnético si compró en grandes cantidades.
- Alltronics tienda exceso de aceptar una
