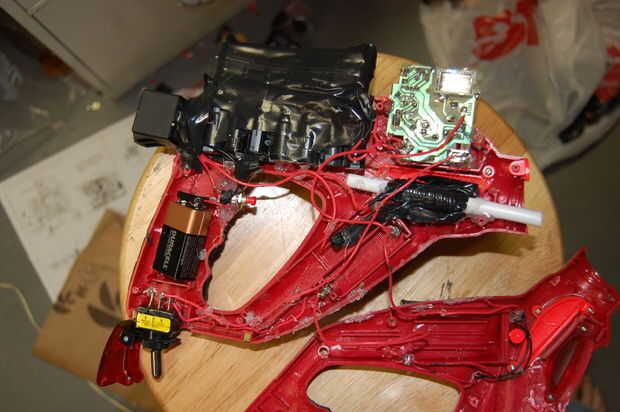

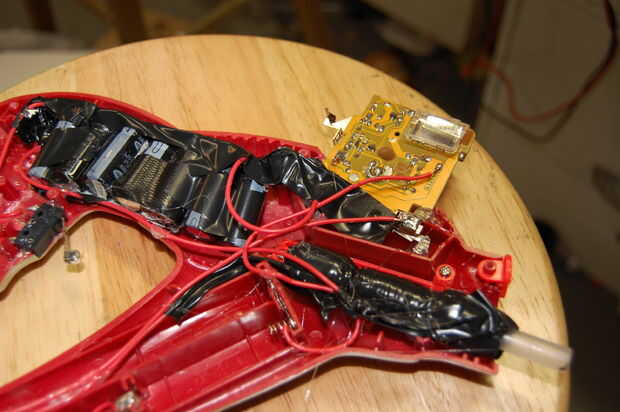

Señor-1.2 Coilgun (actualización: nueva imagen INTERIOR)

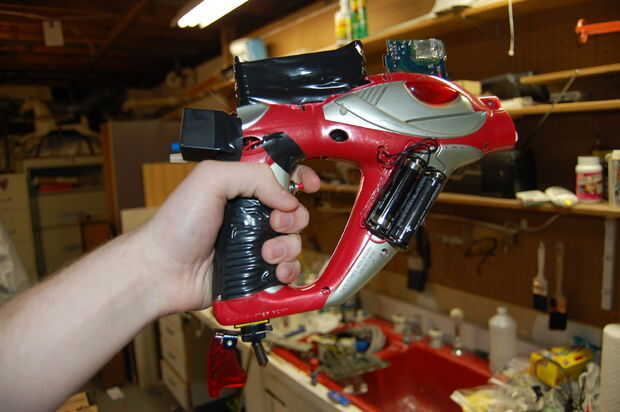

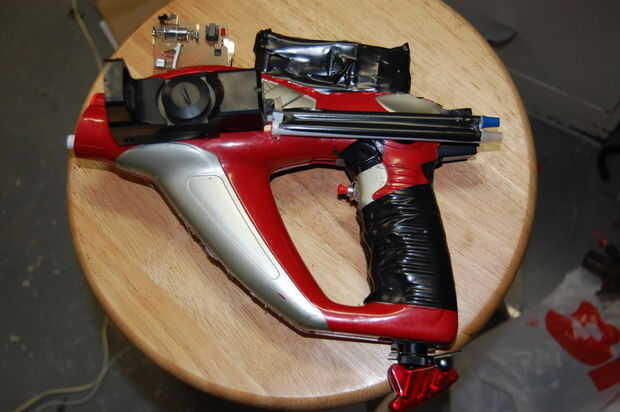

un coilgun que construí. Comenzó como un prototipo y decidí ponerlo en un cuerpo de la pistola. Luego seguí hacer mejoras de MR-1 a la versión actual del Señor-1.2. No he hecho los cálculos pero voy a hacer algunas pruebas y averiguar pronto. Por favor perdonen el aspecto rugoso puesto que esto era sólo un diseño temporal para albergar los componentes.

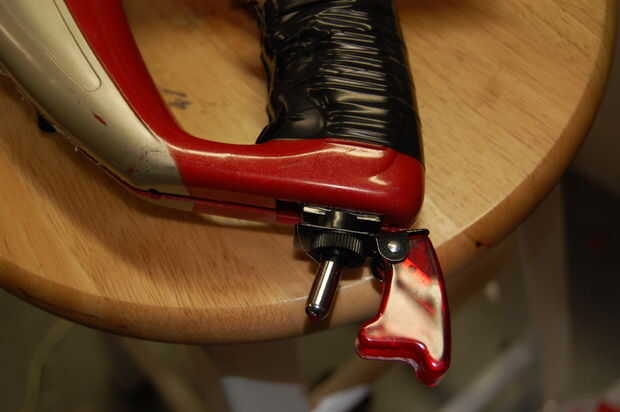

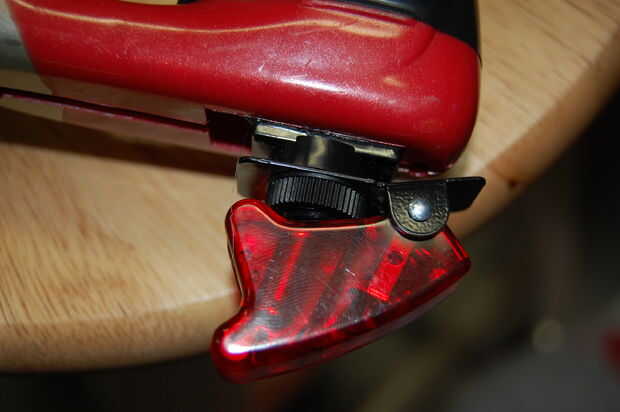

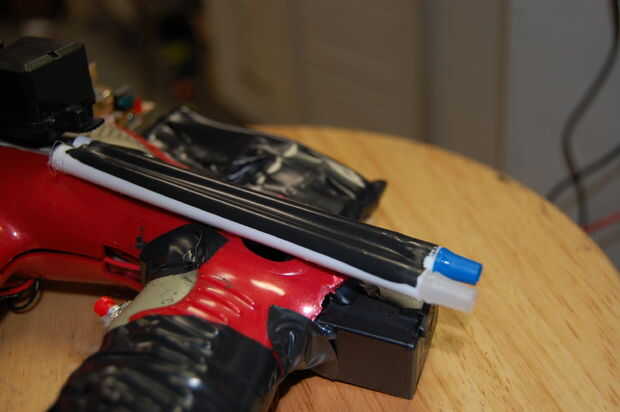

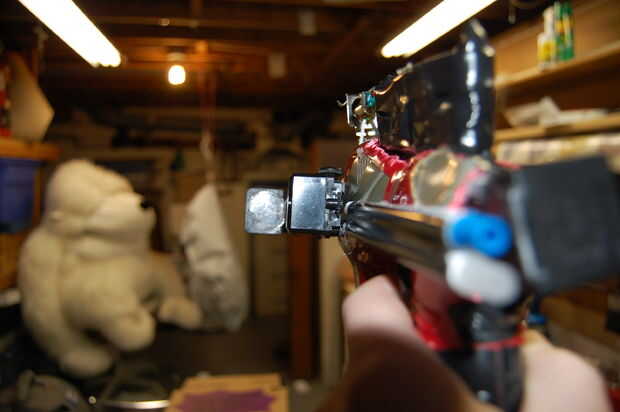

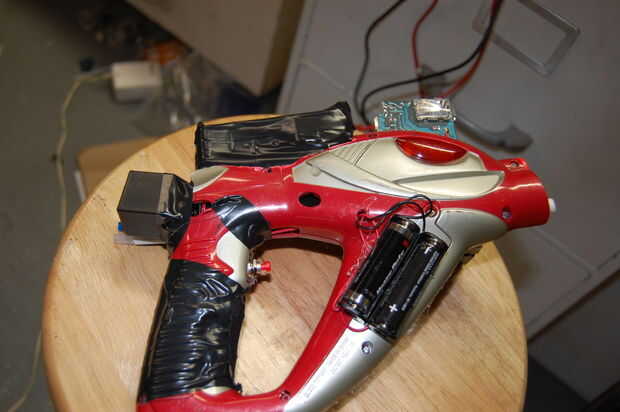

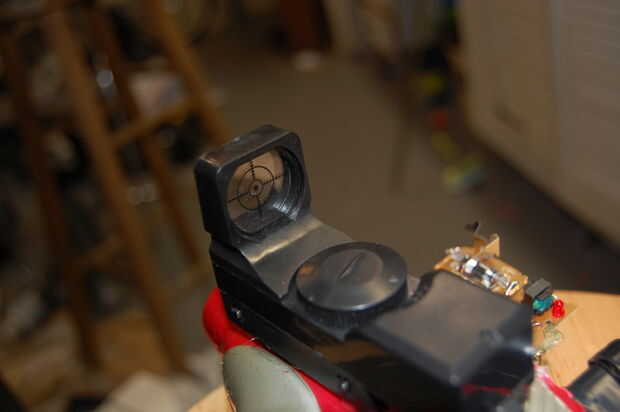

El Señor-1.2 cuenta con un banco de capacitores seccionado dos nuevo aislamiento de seguridad, un relé, un interruptor de carga, una bobina de la cuatro capa 3 x AA alimentación (paralelo) de seguridad, tubos de munición extra y una mira láser (realmente avistado en).
Pistola dispara con potencia sorprendente. (Si usted realmente quiere saber mal darle las especificaciones para golpearme en los cálculos)

Voy a seguir trabajar y construir nuevas armas (mirando también mucho mejor)
cualquier pregunta siente libre de entrarme en contacto con.

Instructivo / video a seguir si se solicita

Tiempo de carga: aprox. 30 seg con 3xAA (más con menos)
Especificaciones del Banco de la tapa: tapas de 14 X 100 uf 330v (promedio 80-120uf caps)

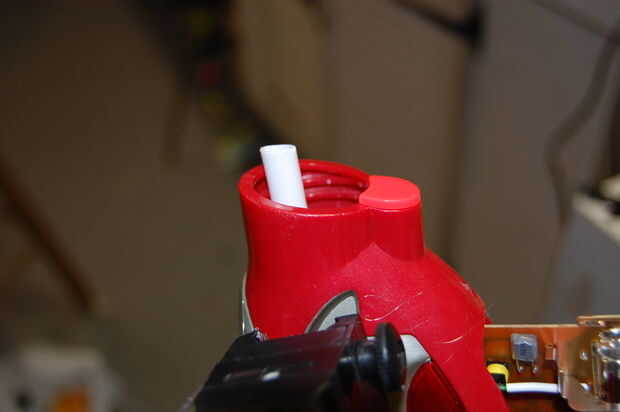

Bobina de aprox. 40 mm x 4 capas (diámetro interno es tubo de bolígrafo bic)

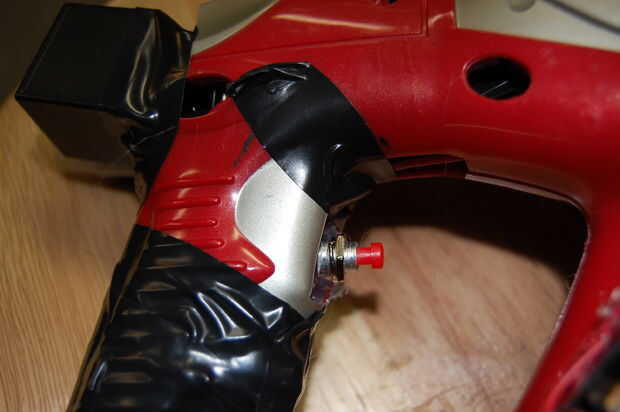

Relé funciona fuera de nueve voltios con interruptor de botón

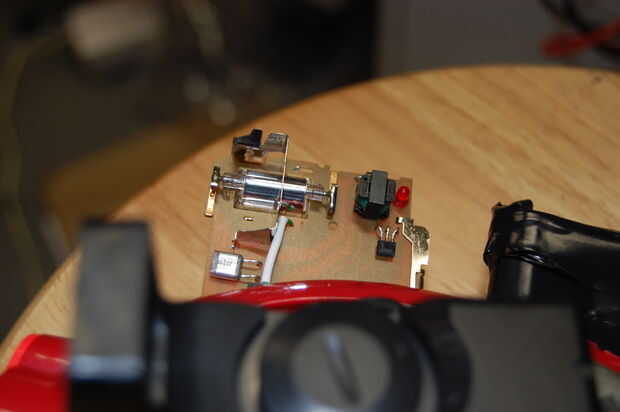

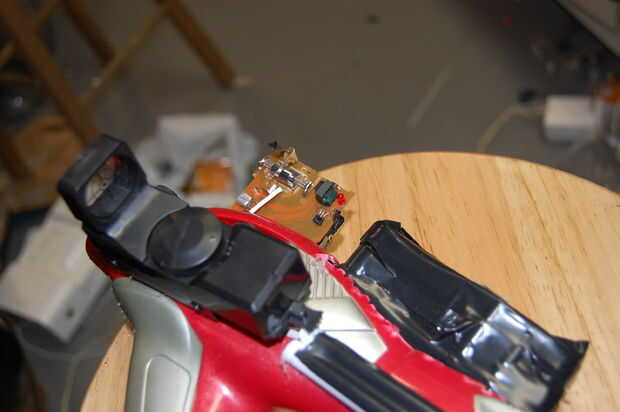

Circuito modificado para carga automática de carga
Rondas = 2-3 cm clavos/tornillos (experimentos 6 mm airsoft bbs para ajustar la colocación redonda)

Descargo de responsabilidad: no acepto ninguna responsabilidad en absoluto por lo que puede hacer con esta información o cualquier daños/lesiones o la muerte que pueda ocurrir. Este proyecto utiliza electricidad mortal así como proyectiles de alta velocidad. Bajo ninguna circunstancia intente esto a menos que se entrenan con electrónica de alto voltaje. SER SEGURO!

Tenga en cuenta antes de incluso considerar un proyecto similar: Estos son muy peligrosos, ni teniendo en cuenta el peligro de proyectil, la electricidad es suficiente para matar muchas veces. Utilizo muchas precauciones durante el trabajo y tengo la experiencia necesaria para mantenerme seguro. No permite que alguien más utilice el arma peligrosamente o abrirlo. Por si acaso, estimulan el uso de un guante de goma cuando otros están usando esto por si acaso (no quiero que otros a ser perjudicados por mi trabajo nunca y solo tengo la responsabilidad de decidir mi propia seguridad y utilizar bajo mi propio riesgo). En cuanto a los proyectiles, I tratar esto como un arma real y utilizar procedimientos de seguridad de rango de arma completo. Proyectiles se daño y pueden ser muy peligrosos. Por último, por favor no dejes que este aviso te deprima, ser seguro y divertirse!

saludos y por favor tarifa y comentar!
Mspark400
