Código de colores de resistencia (1 / 2 paso)

Paso 1: Aprender a código de Color

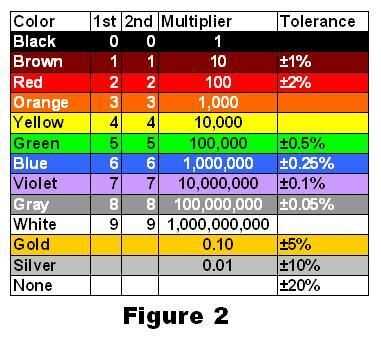

Descifrar las bandas de colores en resistencias es bastante fácil cuando sabes cómo hacerlo, y que el talento puede ser crucial si usted planea su próximo trabajo de proyecto electrónico. Aquí está el código de color en el texto, pero si eres un aprendiz visual, puede utilizar las siguientes imágenes.

Primera y segunda banda

Negro = 0
Marrón = 1
Rojo = 2
Naranja = 3
Amarillo = 4
Verde = 5
Azul = 6
Violeta = 7
Gris = 8
Blanco = 9

Tercera franja (multiplicador) sólo

Negro = 1
Marrón = 10
Rojo = 100
Naranja = 1, 000
Amarillo = 10, 000
Verde = 100, 000
Azul = 1, 000, 000
Violeta = 10, 000, 000
Gris = 100, 000, 000
Blanco = 1, 000, 000, 000
Oro = 0.10
Plata = 0.01

Cuarta banda (tolerancia) sólo

Marrón = ±1%
Rojo = ±2%
Green=±0.5%
Blue=±0.25%
Violet=±0.1%
Grey=±0.05%
Oro = ±5%
Plata = ±10%
Ninguno = ±20%
