Coche de RC de control de puntero de laser (4 / 10 paso)

Paso 4: Construcción de puente en H

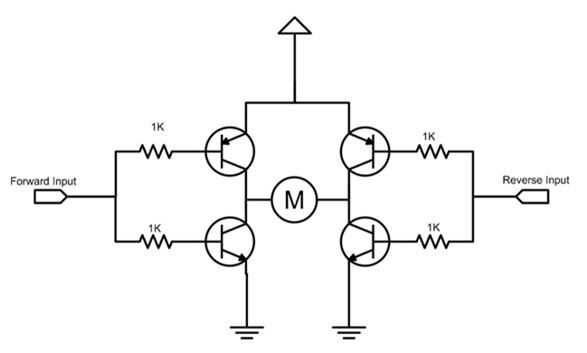

Este es un esquema del puente H para este proyecto en particular.  Las resistencias de 1K limitan la corriente en los transistores y los evitará que queme.  Los dos transistores de alta presión son transistores PNP y los dos transistores de baja lado NPN.  Actúan como interruptores del paso anterior.  Con la no entrada, la ley PNPs como interruptores abiertos y la ley de NPNs como cerraron interruptores.  Aplicando una señal de 5 voltios a la entrada hacia adelante, la parte superior izquierda se cerrará el interruptor y la baja izquierda interruptor tendrá abierto, dejando la configuración apropiada para el movimiento hacia adelante.  La entrada inversa funciona del mismo modo.
