Microscopio para soldar pequeños en un solo paso.

Bueno, como que la edad, encontrar mi vista no es lo que solía ser y soldadura se vuelve un poco más difícil especialmente cuando se trabaja con dispositivos SMT.
Por lo tanto, tomé lo que significaba normalmente como juguetes educativos para niños y reutilizar como una pieza de equipo de laboratorio.
Inicialmente iba a cojear juntos una webcam antigua y lupa de joyero para esto, pero luego me enteré de que estos dispositivos se puede tener para $19 incluyendo el envío. Si lo pones en una postura mejor, se convierte en una pieza muy profesional de hardware!
Sin duda mucho más asequible que otros dispositivos utilizados en la industria!

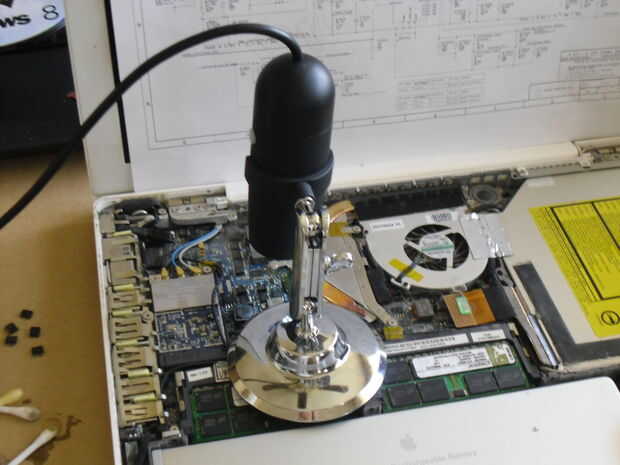

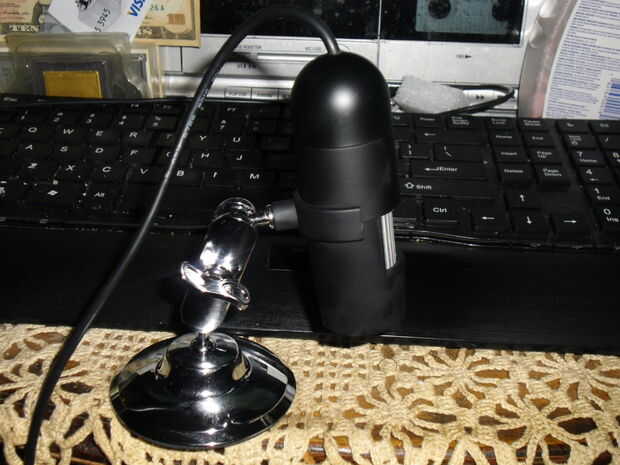

Estos "microscopios digitales" funcionan bien y tienen un gran enfoque manual que generalmente funciona a distancias de un par.
Más lejos permite el soldador llegar allí y hasta más cerca para inspeccionar tu trabajo.
Sí, realmente miro la pantalla mientras se suelda en lugar de la placa misma. Puede tomar un poco acostumbrarse pero es mucho más fácil una vez que hacer. También es más fácil si se quita el difusor de luz (anillo de plástico transparente en la parte delantera sobre el LED - ya retirado en foto principal) también como que le da más espacio para conseguir la plancha ahí.
Oh ya, ¿he mencionado que tiene un anillo de luz LED de brillo ajustable construido en él? Ya, seis dinero bien gastado!

Encontrar un viejo portátil generalmente inútiles-de-hoy-apps funciona con XP o mejor - tal vez agarrar uno fuera de ebay con un circuito de carga mala batería descargada u otro defecto que no dificultan el uso real de la bobina de una sola mina era viejo.

Instalar a los controladores para el microscopio digital.
Usted puede utilizar su aplicación, pero prefiero AMCAP 9.00 de Microsoft, que es una aplicación gratuita para realizar capturas de vídeo. Sólo tiene que utilizar la función live - pero es agradable que usted puede utilizar el botón de la cámara para tomar una instantánea para fines de documentación en cualquier momento.
Ahora puede utilizar la pantalla del portátil como una vista magnificada de su área de trabajo para aquellos difícil ver empalmes de la soldadura.

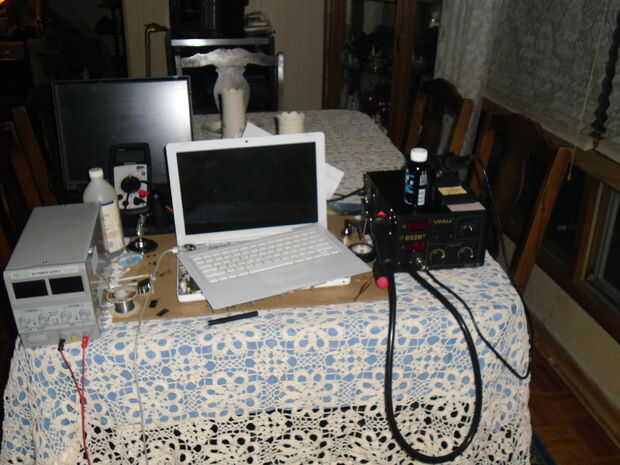

Es sobre mi configuración y reparar un Macbook 1181.

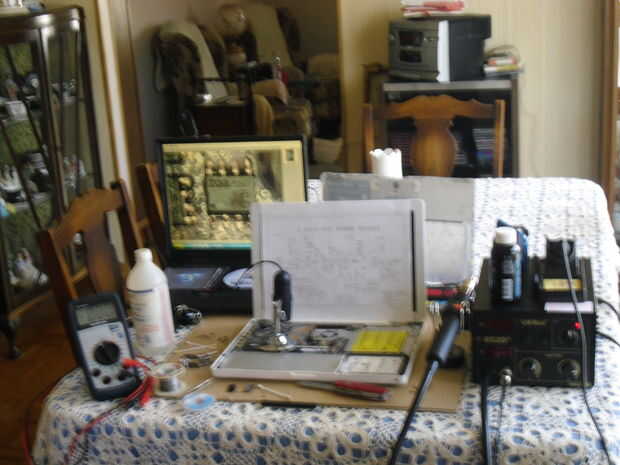

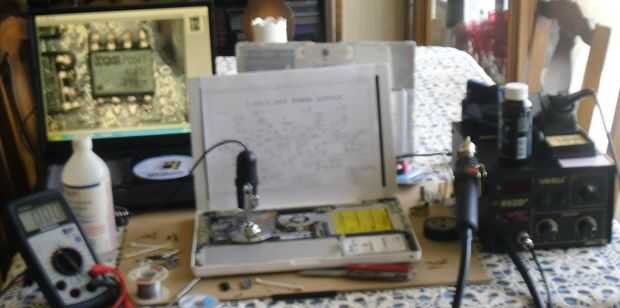

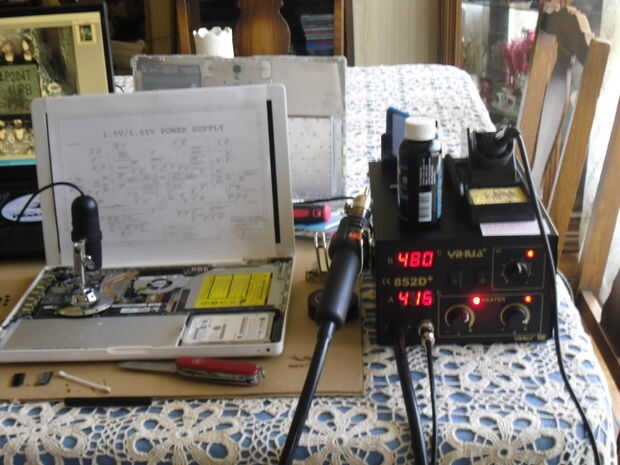

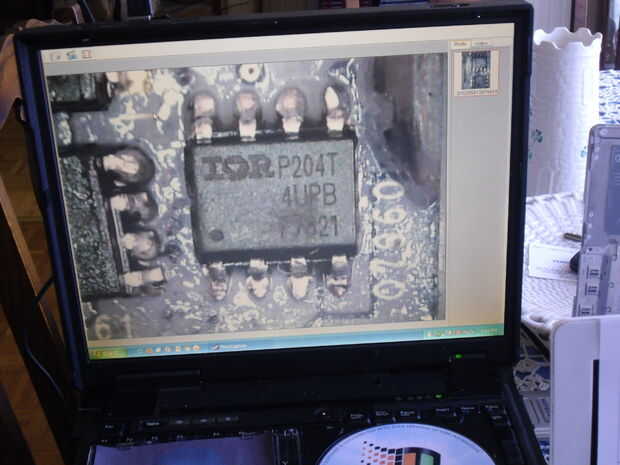

En el viejo IBM Thinkpad en el fondo que se ha dedicado a ello ahora debido a su edad y velocidad (falta de), puede ver el circuito estoy de soldadura e inspección. Este es el tipo más "lejos" de ver que estaba hablando.

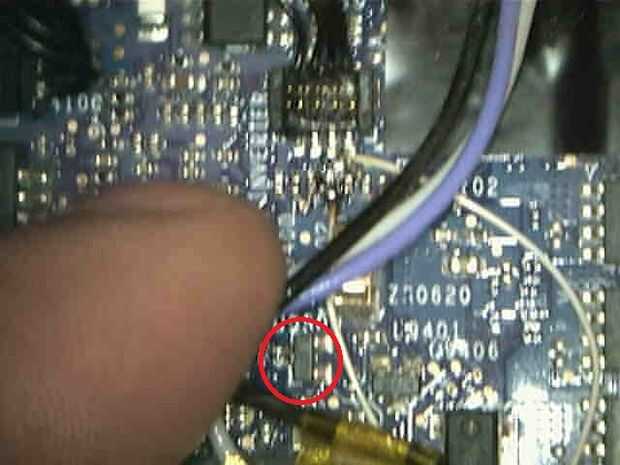

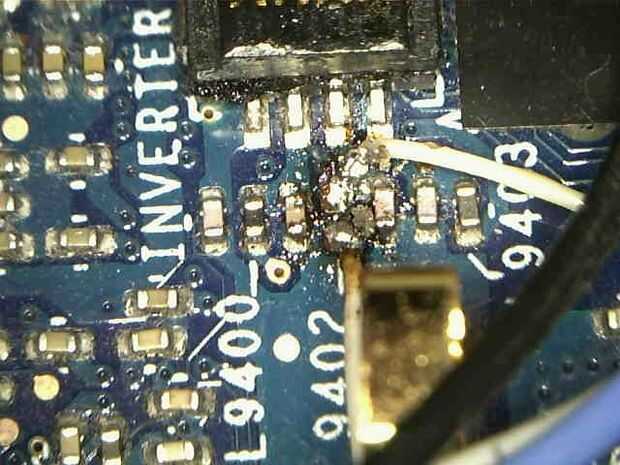

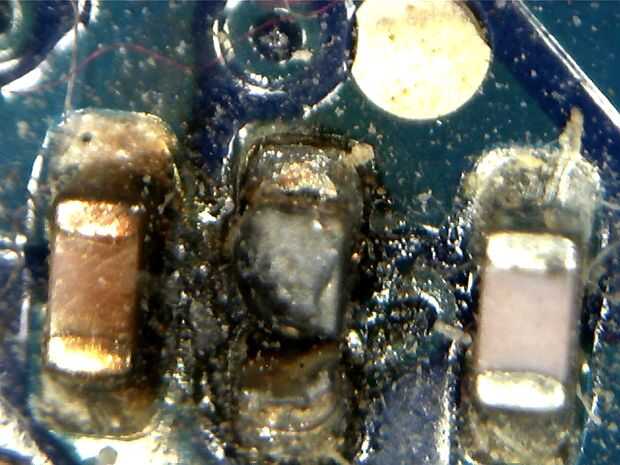

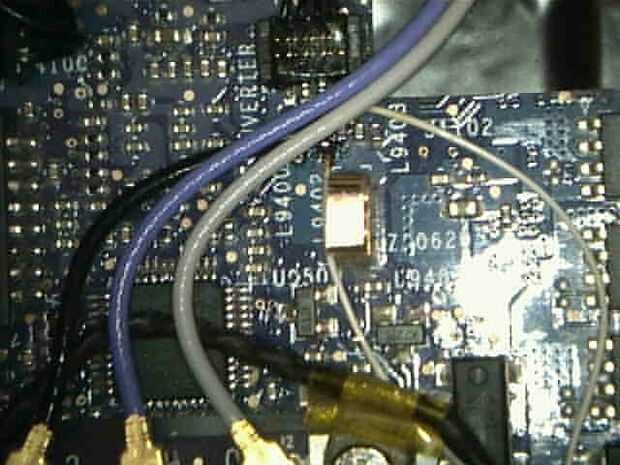

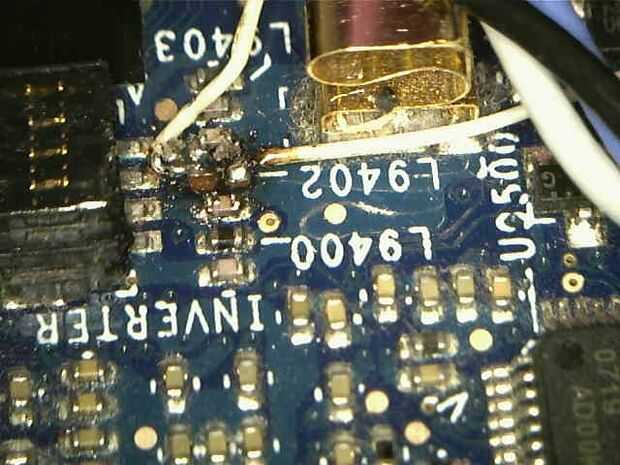

algunas otras fotos son inspecciones closeup de un presunto componente dañado. De cerca, a veces cabe duda de la tostada!
