Coche de RC de control de puntero de laser (3 / 10 paso)

Paso 3: Conceptos básicos de puente H

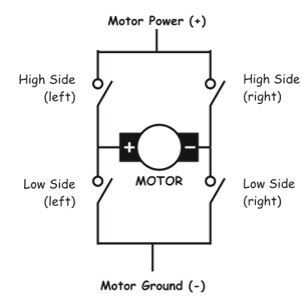

El puente de H es un circuito muy utilizado para controlar motores de corriente continua.  Permite al usuario girar el motor hacia adelante y atrás.  Esto es muy útil para este proyecto porque coches RC tienen un motor para el volante y un motor para la propulsión.  Tendrá que ser capaz de hacer ambos motores van hacia adelante y hacia atrás.  El principio básico detrás del puente H es que el motor girará en la dirección de avance cuando se cierran los interruptores alta lado izquierdo y baja lado derecho.  El motor girará en la dirección inversa cuando se cierran los interruptores de la izquierda del lado de baja y alta de lateral derecho.  Para otras combinaciones, el motor no se moverá.
