CO2 Refrigerador de agua del Laser (7 / 12 paso)

Paso 7: Conecte los relés y poder Arduino...

Alimentar el Arduino

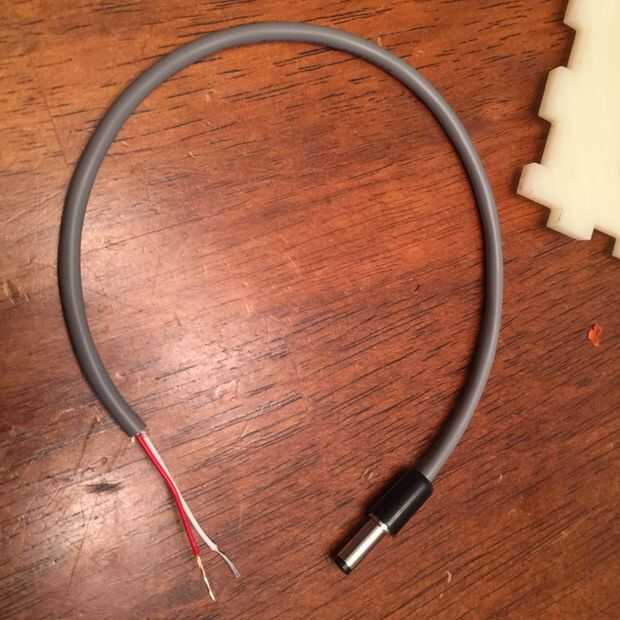

Crear a un conector de alimentación como se muestra a continuación. El cable rojo se conecta a uno de los + 12v terminales de la fuente de alimentación. El cable negro se conectará a uno de los - 12v terminales (tierra) en la alimentación. El conector se enchufa en el Arduino.

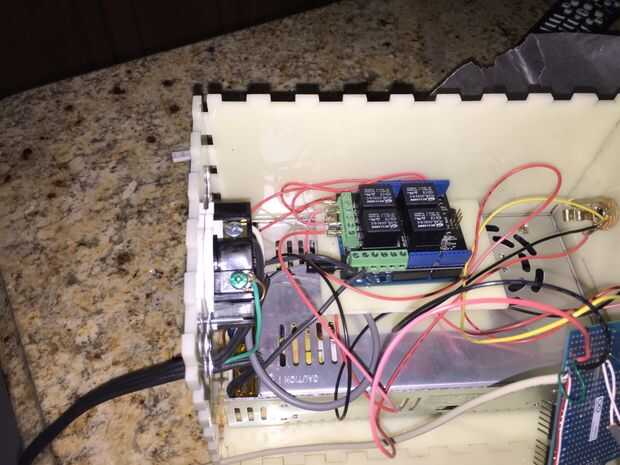

Alimentación de la CPU Cooler ventiladores, refrigeradores termoeléctricos a través de los relés

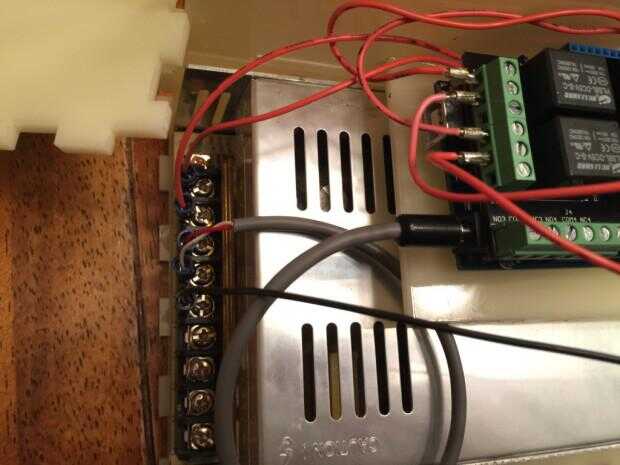

Conecte un cable desde uno de los + 12v terminales en la potencia de alimentación al terminal NO1 en el escudo de relé. Conecte otro cable de otro + terminal de la fuente de alimentación de 12v al terminal de NO2 en el escudo de relé. Luego conectar el + 12v cable desde el conector de unidad enfriadora (conector de Audio de 3 pines) a COM1 en el escudo de relé. Asegúrese de que esto se conecta con el + 12v cable de los ventiladores enfriador de CPU en el otro lado del cable. Este terminal de + 12 voltios puede ser compartida con la fuente de alimentación de Arduino. Conectar el + 12v cable desde el conector de unidad enfriadora (conector de 3 pines Audio) los funcionamientos a los cables rojo de los refrigeradores termoeléctricos a COM2 en el escudo de relé. El circuito del termostato encenderá estos relés (COM <> – NO) cuando la temperatura del agua desciende por debajo del ajuste del termostato. Nota: sueldan terminales macho Philmore NO.65 - 5021C a cada uno de los cables que entran y salen de relé 1 y 2 para una mejor conexión.


Conecte el enchufe de CA y principal a través del relé

El cable de tierra y los cables de CA neutro conectan a la fuente de alimentación (GND y N) y la toma de bomba AC refrigerador directamente. El alambre caliente AC (L) se conecta directamente a la fuente de alimentación (L) y luego a terminal COM3 en el escudo de relé. Un alambre resistente se ejecuta desde la terminal NO3 en el escudo de relé para la conexión (caliente) de L restantes en la toma de corriente de AC enfriador bomba.


La potencia del ventilador de 80mm

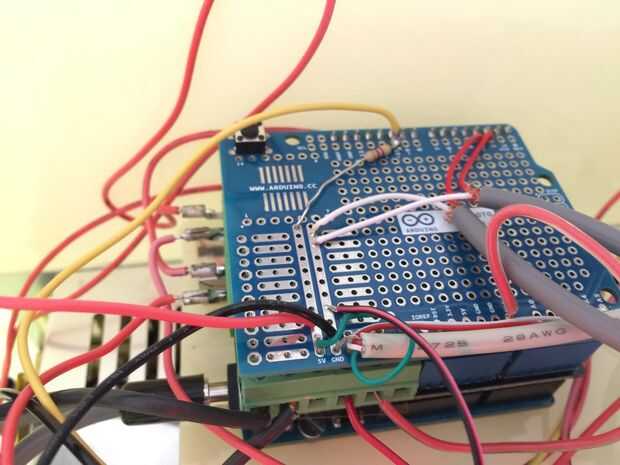

Como se mencionó en el paso anterior, usted puede conectar directamente 12 voltios de uno de los terminales de alimentación de energía a COM4, o se puede ejecutar desde Vin en el escudo de PCB como lo hice. Del mismo modo, se podría conectar directamente tierra del ventilador alambre a - 12v terminal en la alimentación, o usted puede conectarse a la plataforma de tierra en el protector de PCB. Conexionar del ventilador + 12 voltios al terminal n º 4 en el escudo de relé.

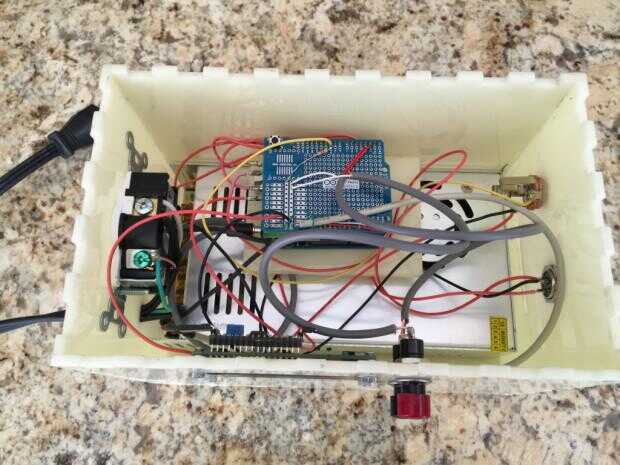

Pluging todo...

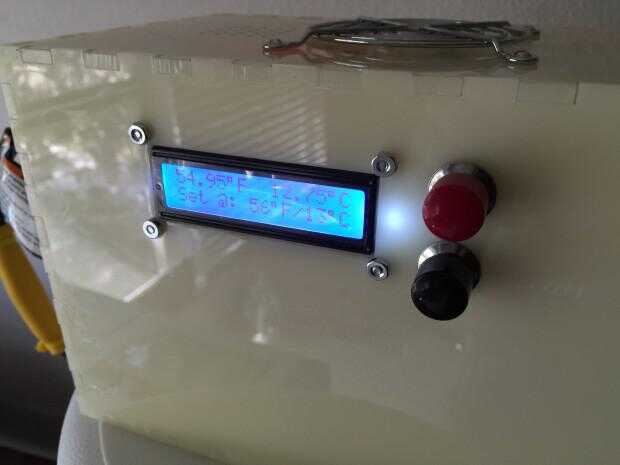

Con todo lo de la conexión ahora puede colocar la pantalla. Ahora también puede consolidar los paneles restantes.

Recuerde que el panel superior de cemento no! Si algo sale mal que tendrás que quitarlo para acceder a los componentes internos! Que ajusta perfectamente sin cemento y el protector del ventilador ayudará con apalancamiento en sacarlo.
