Paso 6: Construir el escudo de termostato...

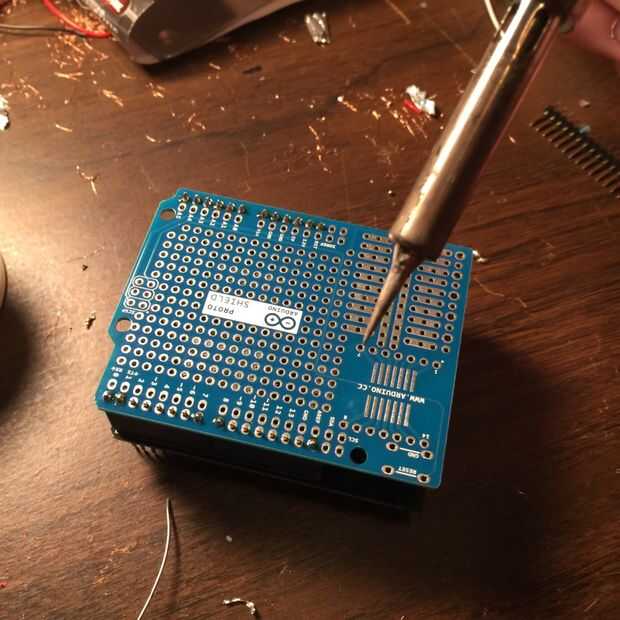

Soldar las patillas de la cabecera
Puede ser más fácil de empezar en el escudo por soldar los pins de cabecera que. Si utiliza pines cabezal apilable puede colocar otro escudo en la parte superior esta si hay siempre una necesidad de ampliar su circuito. Usé lo que tenía en la mano - los pasadores no apilable. Al hacerlo, también puede colocar un botón de reset como ves en mis fotos. No es necesario pero yo tuve uno así que añadido.
Soldadura y la conexión de la pantalla LCD
El escudo de termostato requiere varios alambres de varios paneles para unir a él. Si no te importa el tiempo y los gastos asociados con la colocación de zócalos, enchufes o cabecera pins para cables extraíbles para componentes externos, que recomiendo hacerlo. No lo hice, en gran parte porque no quiero que pedirlos y esperar a llegar. En cambio yo soldado (larga) los cables de los conectores en los paneles directamente a la pantalla, con una excepción. Me ha pasado tener un cable con un conector que encaja perfectamente la mochila de LCD. Soldar el extremo del cable sin un conector directamente al escudo (A4, A5, + 5v y GND) y luego enchufar el cable en la mochila.

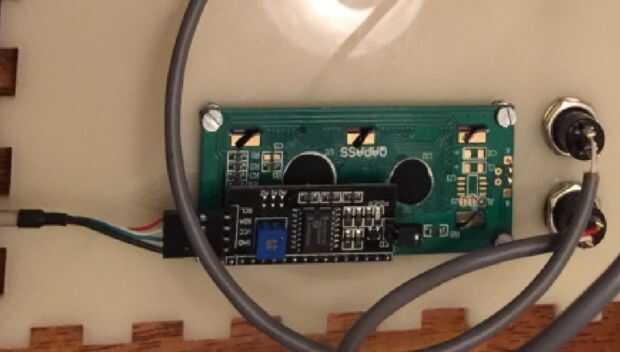

Nota: Si usted solicitar y utiliza el paquete de Arducam serie 16 x 2 LCD que pedí de Amazon primero deberá soldar la mochila para la pantalla LCD. Siga las instrucciones--o al menos la prueba para asegurarse de que la tierra en la mochila coincide con la tierra en la pantalla LCD antes de soldar es el mismo como ves en mis fotos.

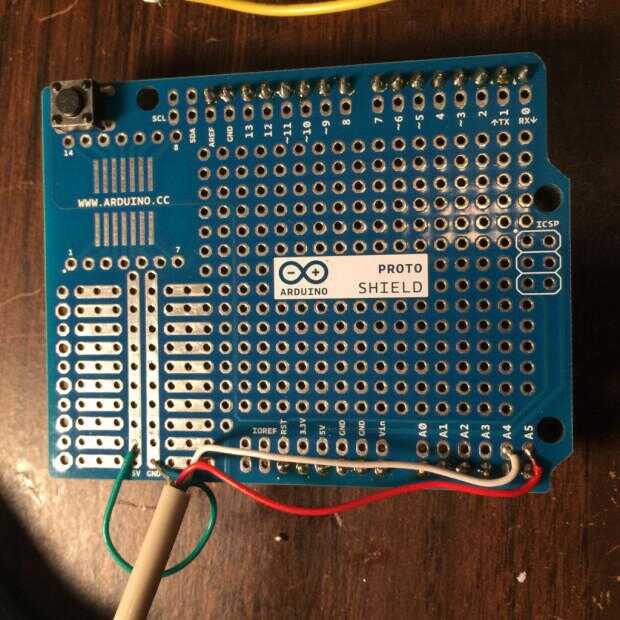

La foto de abajo muestra los 4 cables de mochila serie del LCD conectado al protector en las patillas A4 (SDA) y A5 (SCL), así como los cables de tierra y + 5 voltios conectados.

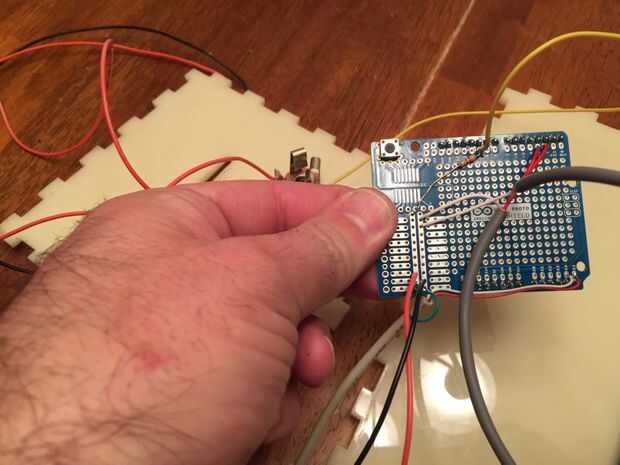

La conexión de termómetro, interruptores de botón y ventilador alimentación
A continuación el cable de la señal de termómetro está conectado al PIN 10. Una resistencia de ohm 4.7 k también se ejecuta desde el PIN 10 en el cojín de + 5 voltios.
El interruptor de botón momentáneo para arriba está conectado al PIN 2, con el otro lado conectado a la plataforma de tierra. Del mismo modo, el interruptor de botón momentáneo de abajo está conectado a PIN 3, con el otro lado conectado a la plataforma de tierra. Pines 2 & 3 se utilizan porque se atan para interrumpir 0 y 1 de Arduino.
También conecté un cable de Vin a COM4 en la pantalla del relé. NC4 en el escudo de relé va a los + 12v línea del ventilador 80 mm. El alambre de tierra del ventilador se conecta a la plataforma de tierra. Esto es porque el ventilador fue para mí una ocurrencia tardía. Encontré que el cuadro consiguió bastante caliente, sobre todo de la fuente de alimentación. Añadiendo el caso ventilador y alimentación sólo cuando el refrigerador está funcionando la caja se mantiene fresco.

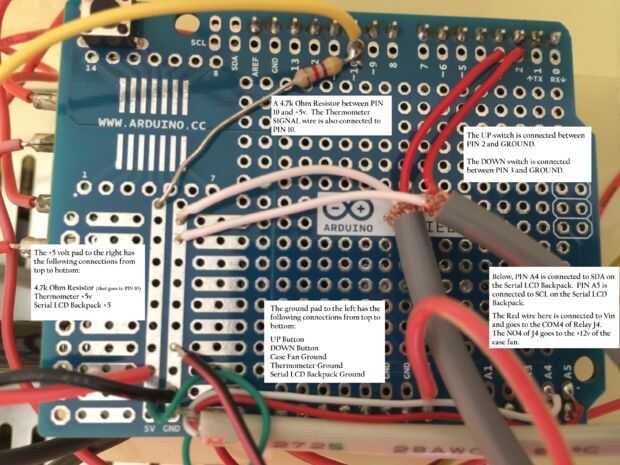

La foto de abajo muestra todas las conexiones con etiquetas. (Haga clic en o pulse en para acercarse a él).
