Paso 2: El diseño del enfriador del agua...
El diseño del enfriador
El enfriador de agua trabaja bombeando lentamente el agua de un galón 5 aislado "enfriador de bebidas" en un conjunto de "refrigeración por agua bloques" que están diseñados para la CPU. Los dos bloques están conectados con tubería del vinilo para aumentar la cantidad de tiempo que el agua está en contacto con la superficie fría de los bloques. Agua es bombeada de la fresca bebida en uno de los bloques y luego en el otro bloque y luego en el refrigerador de la bebida.
Cada bloque de la refrigeración por agua está conectado con el lado frío de un refrigerador peltier (a.k.a. termoeléctrico). El lado caliente de la nevera está conectado a un refrigerador de la CPU con fans--uno por cada refrigerador de peltier. Dibujando el calor lejos del lado caliente de la peltier el lado frío es capaz de congelar el agua en pocos segundos. Por esta razón, la bomba de agua debe permanecer corriendo mientras que la energía se aplica a los refrigeradores. Además, sin los disipadores de CPU dibujo calor lejos de los refrigeradores termoeléctricos, el lado cool no permanecerá fresco. Tenga en cuenta que el lado caliente puede llegar lo suficientemente caliente para causar quemaduras graves. No aplique potencia a uno hasta que se conecte al disipador de la CPU cooler.
El agua se bombea lentamente como permite que nuestra bomba de 92 (tiene una función de ajuste de flujo). Esto aumenta el tiempo que el agua pasa a ser enfriada antes son empujados hacia atrás dentro del recipiente.
El termostato es responsable de encender la bomba, los refrigeradores termoeléctricos y los ventiladores enfriador de CPU. También resulta en el ventilador mientras que los otros ejecutan.

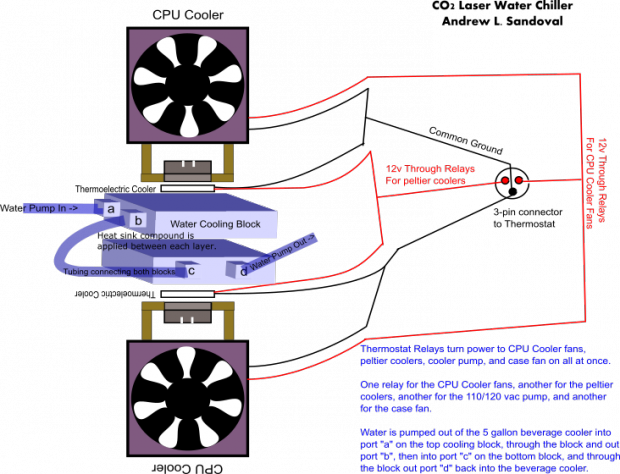

El diagrama anterior ilustra cómo las piezas son apiladas juntos y por cable. Los ventiladores de CPU + 12 voltios líneas conectan juntos como hacen las líneas de + 12 voltios de los refrigeradores termoeléctricos, pero cada conjunto se mantiene separado. Uso más grueso (menor calibre) alambre para los refrigeradores termoeléctricos y la línea de tierra. Cada nevera es de 90 a 92 watts y por lo tanto, atrae una cantidad considerable de corriente. Usé alambre trenzado AWG 22. Funciona, pero se pone muy caliente. Te recomiendo que utilizar alambre más grueso. Puede utilizarse un cable de tierra común.
Compuesto disipador de calor se utiliza en cada lado de los refrigeradores termoeléctricos, cada lado de lo bloques, la refrigeración por agua y en la parte inferior de la CPU cooler disipador de calor.
Como se mostrará en el siguiente paso, el refrigerador de la CPU se pernos juntos mantiene todo en su lugar. Que necesitan para ser atornillados a través de algún tipo de material que servirá como un marco.
Una vez atornillados, con el cableado todo extendido el cable que se conecte el termostato y después de probar que todo funciona, poco spray de espuma se utiliza para aislar alrededor de lo bloques de la refrigeración por agua. Usted puede con añadir aislamiento siempre que sea posible aumentar la eficiencia.

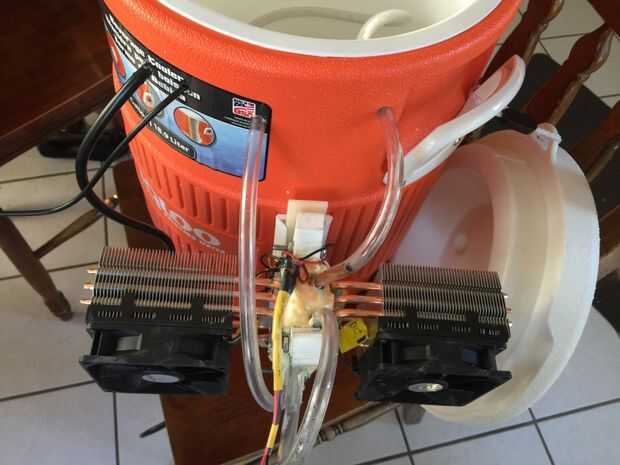

La foto de abajo muestra el enfriador de agua completa montado en el enfriador de bebidas de 5 galones.
