Paso 9: El depósito de agua y bombas de
Mi configuración inicial para el láser de CO2 que se agua de enfriamiento utiliza un cubo de 5 galones (sobrado de suministros de piscina), con los orificios perforados en la parte superior para ejecutar los tubos, etc.. Mientras que esto trabajó y habría trabajado con el refrigerador, está lejos de eficiente. Ya he probado el enfriador con una configuración similar era capaz de bajar la temperatura de agua tanto como 19 grados Fahrenheit de la temperatura ambiente, pero rápidamente se hizo obvio que era ineficiente. Cualquier tipo de un refrigerador aislado probablemente habría resuelto el problema, pero un refrigerador de la bebida ajusta a la ley perfectamente. Puede que desee buscar un refrigerador usado. Si usted puede encontrar uno a mejor precio, no hay ninguna razón para pagar por uno nuevo, sólo para perforar agujeros en él! Encontré un conjunto de 5 galones enfriadores de bebidas para la venta en mi zona en craigslist, pero resultó que eran más caros que un refrigerador nuevo de Academia de deportes y aire libre.

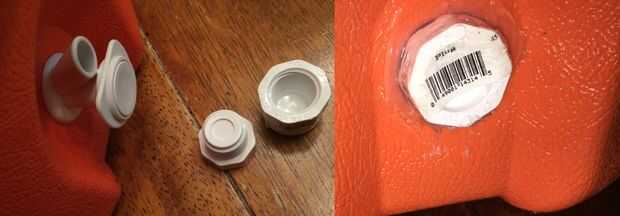

Se requieren algunas modificaciones a la nevera. Probablemente les usted ha notado ya en las fotos. La primera modificación es quitar el grifo dispensador y sellar el agujero. Utilice una llave para la tuerca dentro de la bebida fría, mientras gira la llave en sentido antihorario. Una vez aflojados Retire la tuerca y la llave. Puedes conservar estos junto con la junta tórica que se usa para sellar en los empalmes.
Coloque una junta tórica (de) en la 1/2 Schedule 40 PVC enchufe e introducirla en la abertura de la espita de la nevera desde el exterior. Poner la 1/2" Schedule 40 PVC tapa sobre los hilos de dentro de la bebida más fresca y más estricta. Están muy interesados en tratar con fugas, también he añadido una cantidad substancial de sellador de silicona alrededor y sobre las conexiones en el interior y el exterior. Aquí está una vista del exterior antes y después (aunque ya había vuelto boca abajo en la llave del antes de foto)... A diferencia de mí, puede desea quitar la etiqueta antes del sellado:
Perforación y sellado...

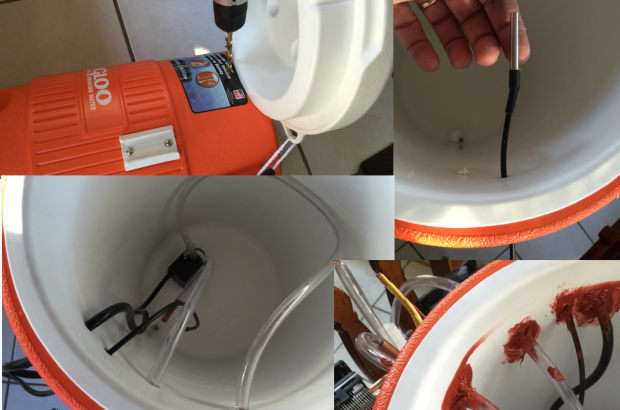

También es necesario perforar agujeros en los lados superiores de la refrigerador para pasar los tubos de agua dentro y fuera de la bebida, así como los cables de la bomba AC. Quería el aislamiento para estar lo mejor posible con este enfriador, coloqué los agujeros de 1" a la parte inferior de la tapa. También opté por cortar los cables de CA en la bomba y reparar cerca de la clavija. Un agujero adicional será requerido para la sonda del termómetro resistente al agua IP65.
Para cada uno de estos agujeros, utilice pinzas para medir el diámetro de la cuerda y perfore un agujero que coincida con. Entonces después de correr el cable a través del agujero y colocar el artículo (especialmente bombas) dentro de la nevera, sello-para arriba el agujero con algún RTV Junta de silicona, sellador de silicona o sellador de silicona.
Recomiendo colocar los primeros 4 agujeros cerca de la base titular. Estos serán para:
- La sonda del termómetro
- El tubo de agua corriente a la bomba del enfriador de
- El tubo de agua de la bomba del enfriador de
- El cable de la bomba del enfriador de
Tenga en cuenta que tendrá que cortar el cable de alimentación de la bomba funcionar a través de estos pequeños orificios. Esté preparado para esto y para asegurarse de que usted reparar adecuadamente el cable! Para hacerlo bien podría resultar en electrocución!
Reparación de los cables de CA...

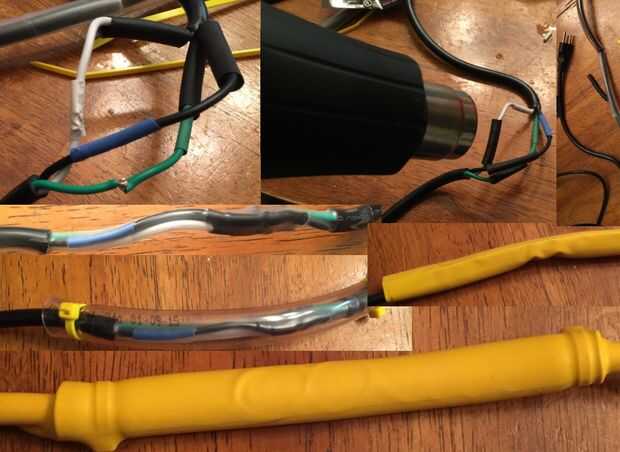

Yo puedo haber sido un poco entusiasta en garantizar que el cable de la bomba se repara correctamente, pero siempre es mejor prevenir que lamentar. Como veis en la foto de abajo, puse a tubería encogible (2 tamaños) en cada alambre antes de soldar nuevamente juntos. También se colocan 3 (2 tamaños) de tubería de encogimiento de calor y un pedazo de vinilo sobre un extremo del cable de la tubería antes de soldar. Después de recortar el exceso de alambre soldado, la tubería de encogimiento de calor cubre los empalmes de la soldadura y fue sellada para cada cable. Después de cada cable fue aislado, los pedazos más pequeños del encogimiento del calor de la tubería para que el cable fueron tirados en su lugar y sellaron uno a uno. A continuación el tubo de Vinilo fue colocado a lo largo de la Intro de la médula donde el original fuera de capa de aislamiento había sido quitado. Esto se llevó a cabo en lugar con una amarra en cada extremo, y luego fue sellado otro pedazo más grande de encogimiento de calor cubriendo toda la pieza de tubería de vinilo, que se extiende sobre cada extremo de la tubería.
Esto se hizo para dos cables de la bomba.
El globo del ojo malvado...

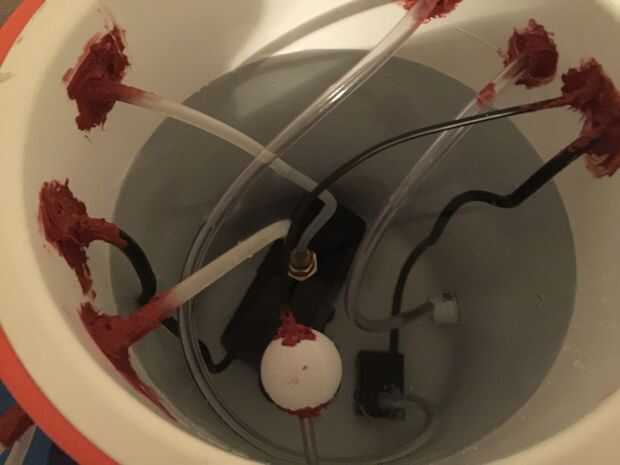

Con las bombas en el lugar y sus cuerdas restaurados a un estado de funcionamiento seguro y con los tubos en lugar, hay una cosa a la izquierda para proteger. La sonda del termómetro se anuncia como "impermeable", pero esto es a las afueras donde lluvia de vez en cuando puede conseguir en él. Está sentado en un cubo de agua 24/7! Por esa razón decidí añadir un poco de protección específicamente alrededor de los empalmes de la tubería del encogimiento del calor que parece hacer "impermeable".

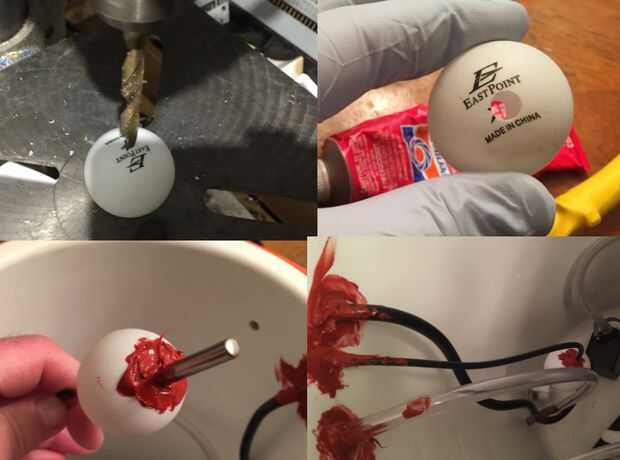

Volver a usar el calibrador para medir la parte más ancha de la sonda, perforé un agujero directamente a través de una pelota de Ping-Pong. (Tenía estas en mano de hacer laca de pelota de ping pong.) A continuación, inserte la sonda por el orificio en la bola. La mayoría de la sonda debe extenderse hacia el otro lado, parando apenas tímido de donde empezar a la tubería del encogimiento del calor de la sonda. Sellar la sonda esta manera en la bola con junta silicona RTV u otro sellador de silicona. La silicona RTV roja deja la sonda parece un ojo de sangre-shot con..., bien con algo que sobresale de ella. No es Halloween, así que no hay concurso para que por sí mismo! ;)
Esta pequeña modificación, además de proteger a la sonda, se mantendrá el termómetro flotante con la punta bajo el agua. Consideré adquirir una pieza de 3/8 o barra de cobre de 1/2" y taladrar un agujero de sólo lo suficientemente grande como para montar la sonda en él. La barra se extendería a la parte inferior de la bebida fría, transferir la temperatura a lo largo de la sonda. Al final, decidí que esto era lo suficientemente bueno.
Llenar con agua
Ahora es el momento para colocar la unidad cerca de la cortadora láser y llenarlo con agua destilada. Si la configuración es un lugar donde el agua pueda congelarse, probablemente debe mezclar el agua destilada con anticongelante. Coloque la tapa en la parte superior, enchufe todo y ahora debe poder enfriar el agua. Con mis pruebas en una habitación donde la temperatura promedio fue de 75° F, el enfriador pudo fácilmente mantener 54° F sin correr constantemente. Aunque usted puede saber más sobre esto que hago, he leído que 56 F ° es una temperatura buena para la refrigeración de los tubos del laser CO2 .
