CNC láser cortadora viaje (5 / 7 paso)

Paso 5: Tiempo de actualización

Por lo tanto, tuviera un poco más energía y encontró lo que buscaba, los chicos de http://jtechphotonics.com me podrían ayudar hacia fuera, su 2.8W kit de actualización láser tenía más energía suficiente a un precio que no se rompa el Banco.

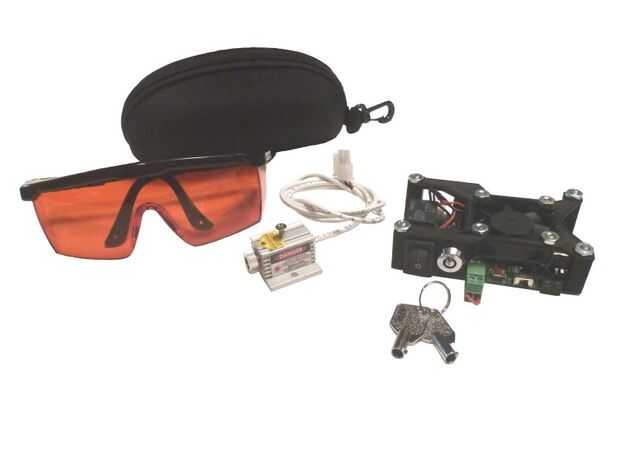

Los detalles del kit de laser se pueden encontrar aquí: 2.8W láser y Driver Kit, internacional

Entrega fue rápida y pronto ya habían instalado tan pronto como pude.

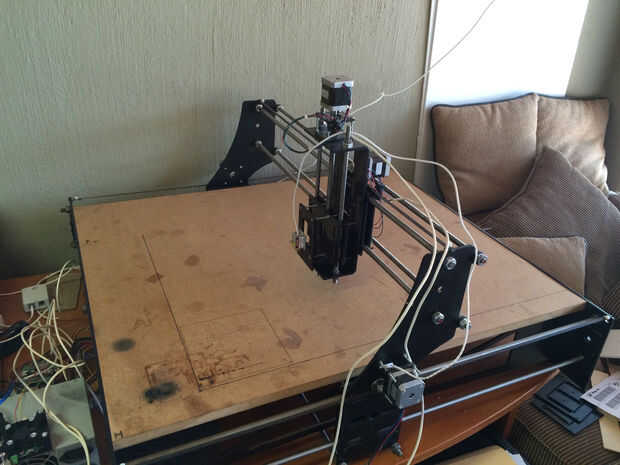

Ahora tuve que hacer unos chnages a mi máquina CNC ya algunos elementos han cambiado.

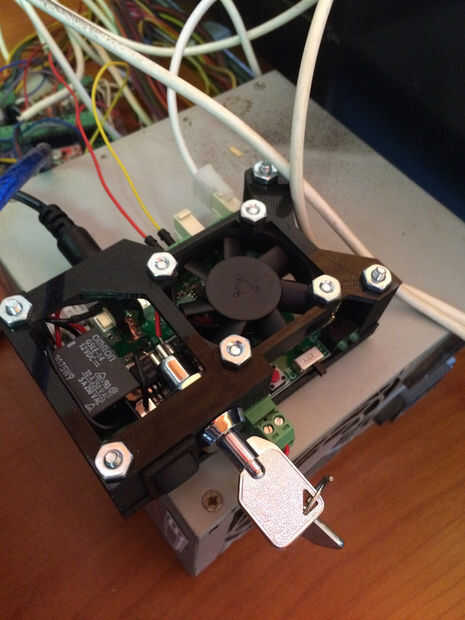

1. nueva fuente de alimentación TTL utilizando PWM para la salida del laser

El nuevo laser vino con una fuente de alimentación bastante lujo con TTL (que me permita controlar la potencia del láser con G-Code M3 S200 por ejemplo - M3 encender el láser en una fuerza de 200), por lo que tuve que actualizar mi GRBL en el tablero UNO, y cargué GRBL versión 0.9j que apoyó PWM en el Pin 11.

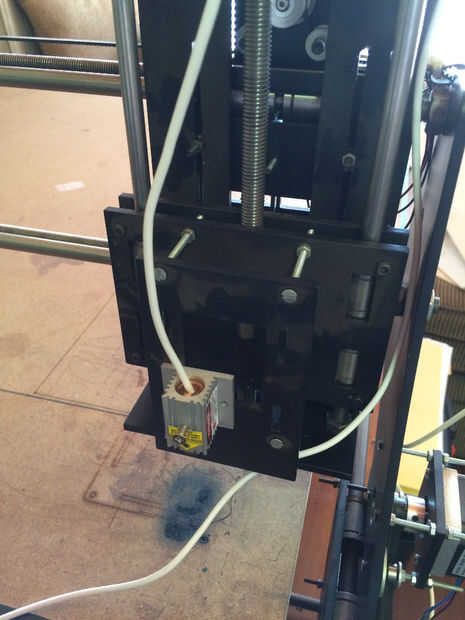

2. el cableado que actualizarse para adaptarse a la nueva fuente de alimentación y láser diodo en el eje z.

Luego instala también un nuevo generador de código de G de JTech fotónica que me permitió generar más láser amable g-code, permitirme especificar el número de pasadas, ajustando el eje z después de cada pasada, intensidad de la señal PWM etc. del laser.

El software de controlador GRBL utilicé también era un poco fuera de fecha, y actualicé a 3DP quemador remitente que es impresionante.
