Paso 2: El nacimiento de la máquina de CNC Xarius
Mi esposa y yo tenemos mellizos, Xander y Darío, y que los próximos pasos de este proyecto, tuve que dar mi invento un nombre, así que combina sus nombres y lo llamó "Xarius CNC"
He descargado Google SketchUp y comenzó con un diseño para hacer una mejor versión más robusta como versión 1 sólo era lo suficientemente buena para jugar con un lápiz y hacer dibujos de fantasía para los niños.

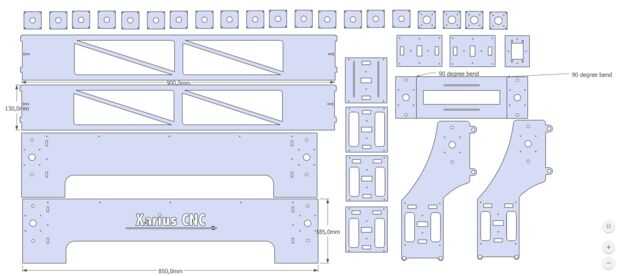

Con el plan terminado en mano fui a una de nuestras empresas de ingeniería locales y consiguió una copia de este plan de corte de acero de 5 mm. Esto era básicamente para la base (eje x), y fue cortada la parte superior de aluminio de 4 mm (eje de y y z para ahorrar peso en las partes móviles)

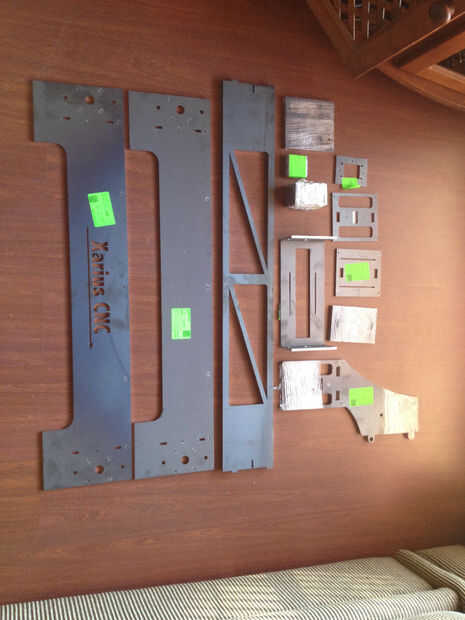

Las piezas llegaron unos días más tarde, polvo cubierto y buena apariencia.
Todo el diseño se basa en la utilización de rodamientos lineales de un local de la tienda de la impresión 3D y cuando llegó él cabido perfectamente y pudo continuar con la Asamblea. He usado barras BMS de 10mm de un comerciante local de acero que era recto como una flecha y creó un muy suave desplazamiento lineal en x, y y z ejes.
