CNC láser cortadora viaje (4 / 7 paso)

Paso 4: Tiempo de láser, sube la temperatura...

Está fascinado por láser durante algún tiempo que me decidí a buscar un láser para añadir a mi máquina CNC.

Tenía un proyecto quiero despegar, construyendo mi primer modelo de avión de balsa, y necesarios para cortar la madera perfectamente sin todo el polvo, como la máquina CNC ahora se movió dentro de la casa :)

Me topé con un módulo láser en www.banggood.com - 450-500mW violeta módulo con soporte para Mini máquina de grabado láser , y he pedido ya que el precio no era demasiado extremo.

Después de un poco de una espera, finalmente recibí en el correo y modificar mi diseño de cableado para me permite controlar mi laser con mi G-código utilizando los comandos M3 y M5.

El otro reto que tuve fue que el generador de código de g para InkScape no pudo generar el código G para mi Laser con los comandos M5 y M3, pero un sitio web llamado http://www.qcgeek.com/laseroko/ vino al rescate como el permitir para subir tu código de G y todos los comandos de eje Z son reemplazados con los comandos correctos de M3 o M5 (M3 encender el láser y M5 apagarlo otra vez) - gracias a http://www.qcgeek.com/laseroko/ !

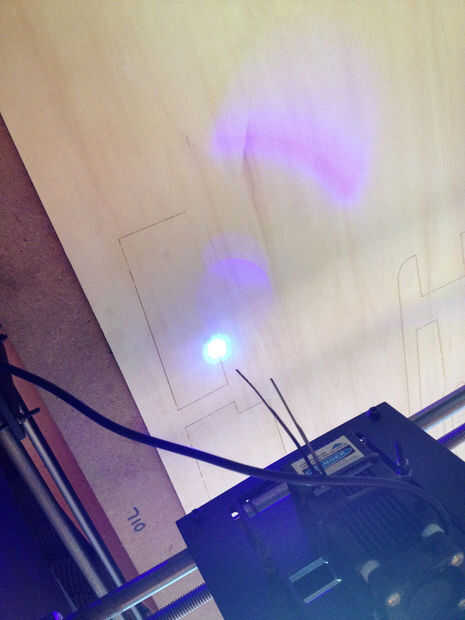

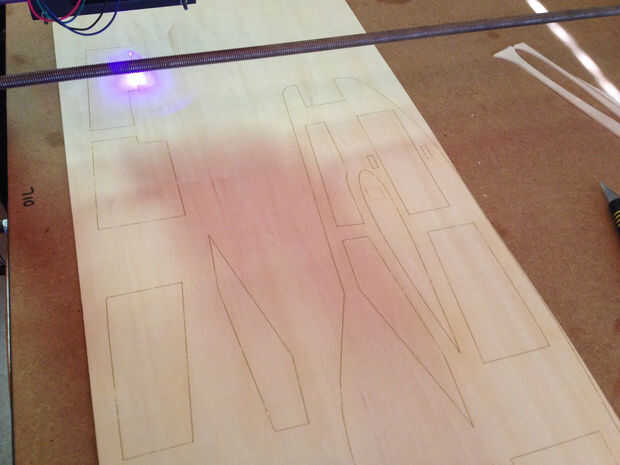

Así que hice mi primer "corte" con el láser de www.banggood.com, y me decepcionó un poco, en retrospectiva debo han realmente comprar un laser más fuerte, pero en el momento sólo tenían 500mW disponibles, pero fue suficiente cortar la etiqueta engomada del vinilo, así que pude decorar mi planos y pude grabar los planos de mi avión de balsa en mi madera y sólo con la mano.
