Circuitos simples de Solar (6 / 11 paso)

Paso 6: El controlador de LED

Este circuito es el conductor del LED con un transistor NPN, cuando se cierra el interruptor va a la base y el colector de Q2 encendido el LED ultra brillante. Cuando el interruptor está abierto ningún poder consigue al circuito y el LED ultra brillante está apagado.

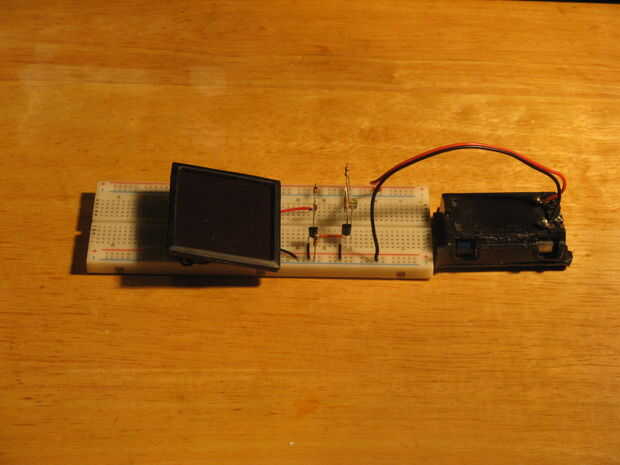

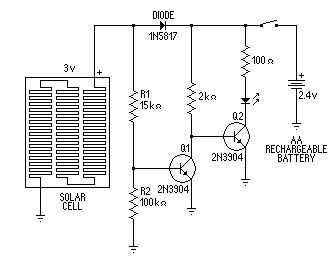

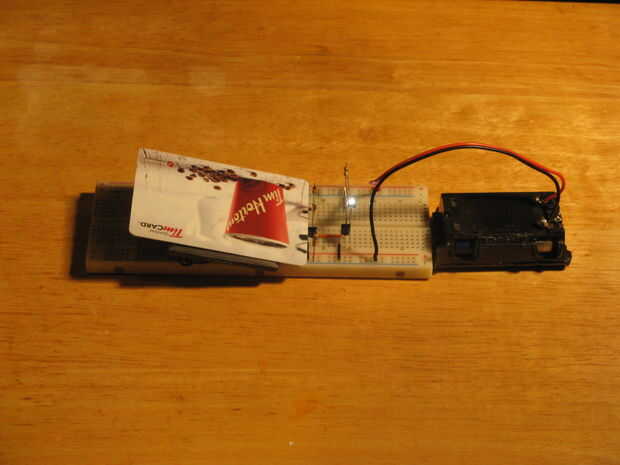

Cuando combinas el circuito controlador de LED sin la carga que indica el LED y el circuito de detección oscuro; el ultra brillante LED se encenderá cuando la célula solar no es cargando el circuito. Ahora cuando la luz está en la célula solar alimenta la base de Q1 Q1 de cierre y reducir el voltaje a la base de Q2 a cerca de cero voltios apertura Q2 y apagar el LED ultra brillante. Cuando la célula solar es en la oscuridad no hay ninguna energía a la base de Q1 apertura Q1 y el aumento de la tensión a la base de Q2 Q2 de cerrar y encender el LED ultra brillante. Ahora tienes una automática y apaga la luz.

Este circuito tiene una desventaja, si falta calibrar R1 y R2 el LED ultra brillante puede enciende con una caída muy baja en la luz del sol, o sólo se enciende en la oscuridad total. Para calibrar las curvas de nivel de luz ultra brillante LED encendido y apagado, ajuste el valor de R1 hacia arriba o hacia abajo hasta que el LED ultra brillante cambia de estado en el nivel de luz deseado.
