Paso 1: Piezas y herramientas
La mayoría de los circuitos en este Instructable trabaja mientras estás en el parque de bolas por lo que es fácil de sustituir piezas y conseguir los circuitos de trabajo.
Transistores; cualquier transistor de baja potencia de fines generales, se puede utilizar para estos circuitos.
2N2222, 2N3904, 2N4401, S9013, S8050, BC546, BC547 o similar transistor NPN
2N2907, 2N3906, 2N4403, S9012, S8550, BC556, BC557 o similar transistor PNP
Diodos; casi cualquier propósito general, conmutación u otros diodos de baja potencia, puede utilizarse para estos circuitos, diodos de Schottky tienen menor caída de tensión y funcionan muy bien.
1N4001 a 1N4007 series, 1N914 1N4448 serie y 1N5817 1N5819 serie.
Resistencias; usted necesitará una variedad de resistencias para estos circuitos la mayoría de ellos sólo tiene que ¼ watt, de vez en cuando dependiendo el circuito construir un resistor de vatios ½ para circuitos de más de 3 voltios. Las resistencias no es necesario ser exactos por lo que si el esquema requiere un resistor de 50Ω, un 47Ω o un resistor de 51Ω funcionará. Hay mucho espacio para jugar en estos circuitos.
50Ω, 100Ω, 150Ω, actuales limitación resistencias para los LEDs.
1kΩ, 2kΩ, 5kΩ, 6.8kΩ, 10kΩ, 15kΩ, 22kΩ, 47kΩ, 100kΩ, 1MΩ, la mayoría de estas resistencias sólo tendrás 1 resistencia de cada uno para un circuito pero siempre es bueno tener extras.

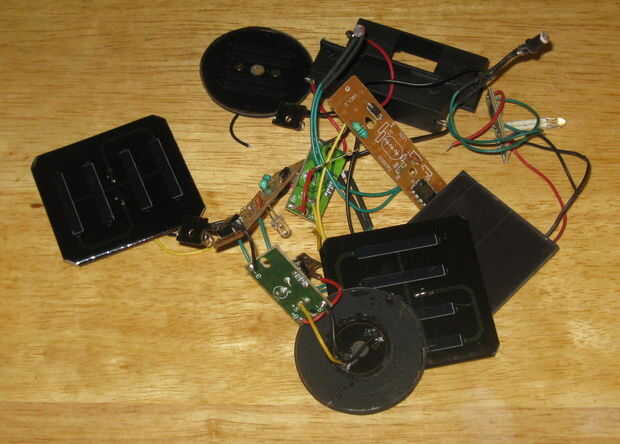

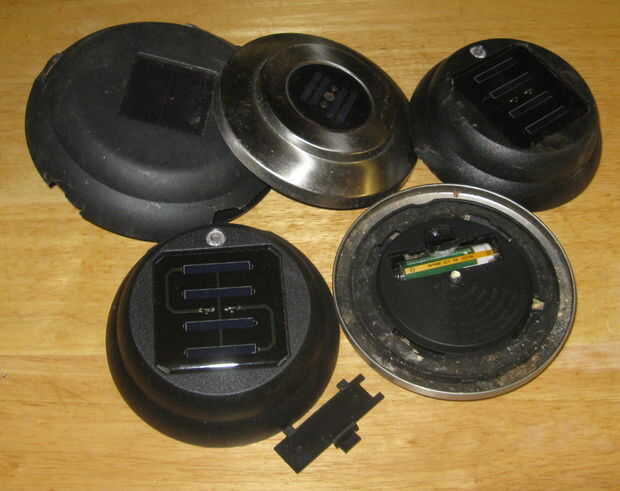

Fotorresistencia, si salvar luces de jardín como yo le deben mucho.
1 LED ultra brillante más si haces más de un proyecto, LEDs de color si usted tiene gusto, apenas para la diversión y los niños, como colores bonitos.
1 interruptor

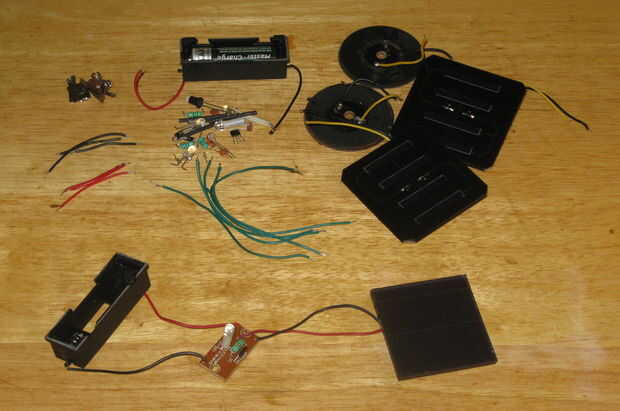

Titulares y surtidas baterías
Una variedad de células solares

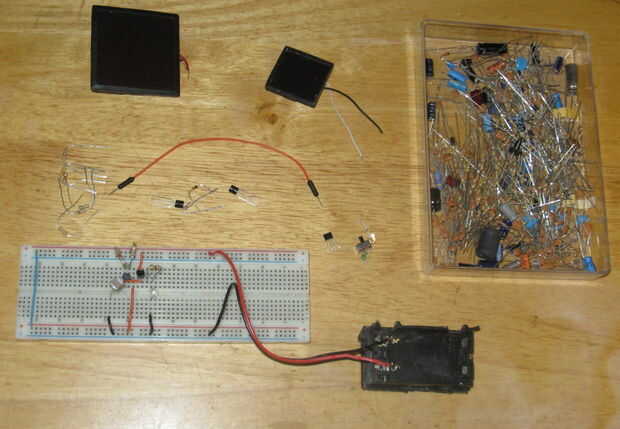

tablero de 1 pan para la prueba.
1 multi metro
Condensadores; imprescindible para los multiplicadores de voltaje.
1.2nF, 100pF, uno de cada uno.
Inductores de
Dos 0.47mH
Un 22mH
Si usted hace los circuitos en la hoja de datos de IC de jardín luz que necesita las piezas indicadas en las fichas técnicas.
