Circuitos simples de Solar (3 / 11 paso)

Paso 3: Carga de circuito

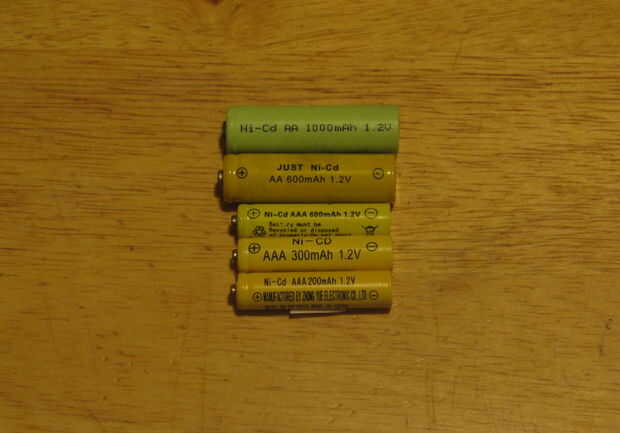

Ahora usted tiene los puntos básicos de las células solares es el momento de mirar las baterías que se cargan por estas células solares. Las baterías vienen en NiCad de 1,2 voltios con una capacidad de, 200 mAh, 300 mAh, mAh 600 y 1000 mAh.

Al coincidir con la batería de la célula solar todo que lo necesario para un circuito de carga es un diodo. A cargo de la alta capacidad de una batería de NiCad o la batería que se recomienda cargar la batería a la tasa que figura en la etiqueta de la batería. Pero cuando no se tienen estas instrucciones siguen el C/10 velocidad de carga.

Para lograr una carga completa de una batería de NiCad debe cargarse a una velocidad igual o mayor que C/10. Donde C = capacidad en mAh de la célula. Por ejemplo: una celda de 1000 mAh requiere 1000/10 o una velocidad de carga mínima 100 mA o mayor. Carga a una tasa menor que la C/10 no se traducirá en una batería totalmente cargada.

http://www.PowerStream.com/NiCd.htm

Aunque técnicamente es necesario un resistor limitador de corriente entre un panel solar y una batería, no es necesario si la batería no puede sobrecargarse. En nuestro caso, las células solares no se sobrecargue la batería. Estas células solares deben ser capaces de carga un 1.2 voltios, batería o dos pilas de 1,2 voltios en serie a una velocidad de 20 mA para 200 mAh de la batería, 30 mA para una batería de 300 mAh, o 60 mA para una batería de 600 mAh.

El circuito de carga de estas baterías es simple, una célula solar conectada a un diodo entonces conectado a una batería de NiCad. El diodo aísla las baterías de la célula solar para que cuando el sol no es hacia fuera de la célula solar no agotará la batería.

Usted puede utilizar casi cualquier diodo de conmutación para este circuito y se puede utilizar un circuito mucho más eficiente con una baja caída de voltaje de un diodo, pero sería difícil hacerlo con la misma facilidad o precio como un diodo 1N5817 schottky barrera.
