Circuito de la demostración del juego (5 / 8 paso)

Paso 5: placa de circuito impreso

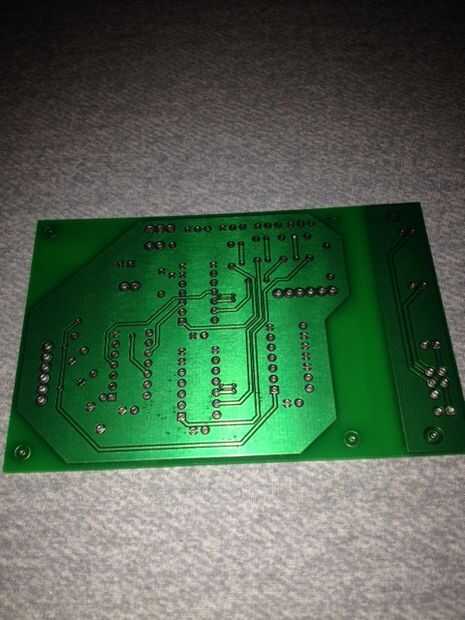

Una placa de circuito impreso fue diseñada para contener los componentes. Es un tablero de dos cara, donde la mayoría de la parte inferior se deja como un plano de tierra. Esto reduce el ruido en el circuito durante la operación.

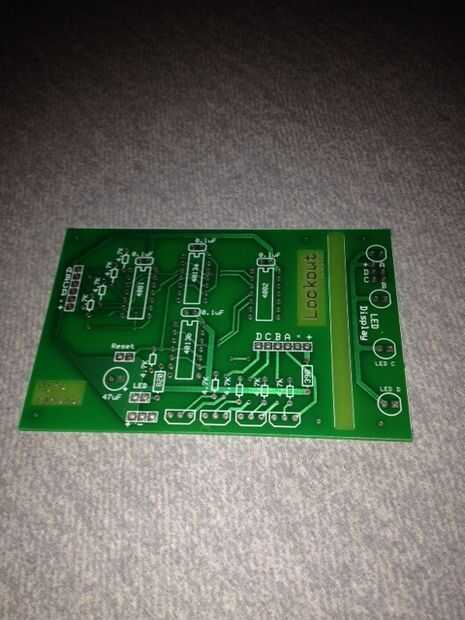

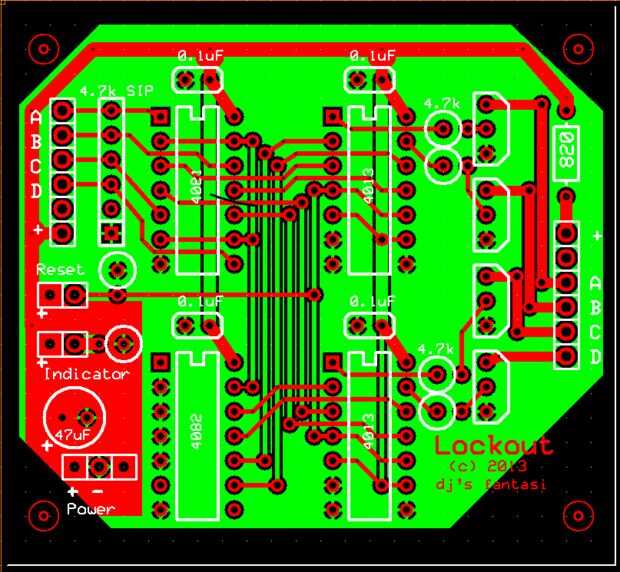

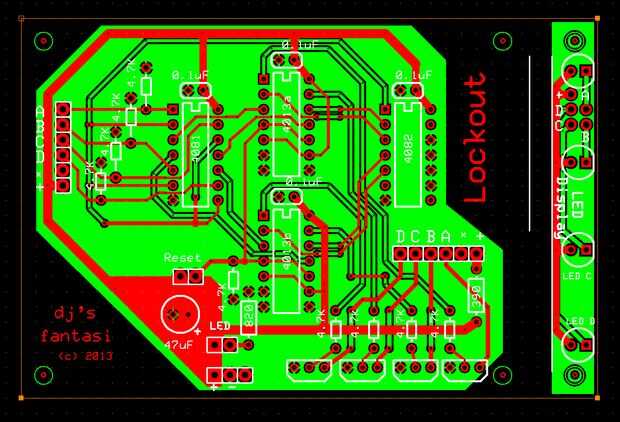

El diseño para crear el PCB está por debajo. Hay también adjunto una foto de un diseño mejorado que desarrollé. Puse manualmente el circuito impreso con el ExpressPCB. La primera que se muestra es la que realmente usado en la construcción. El segundo es una foto de un diseño mejorado, donde mediante el uso de pernos ligeramente diferentes, pude crear un trazado ortogonal, simplificando el cableado. Tenga en cuenta que en la versión 2, he usado un resistor de k 7 4 SIP en lugar de componentes discretos.

He adjuntado los archivos ExpressPCB en un archivo zip; Nota versión 2 nunca ha sido construida y probado, que ha sido validado.
