Paso 15: ChronosMEGA clonación: armar el Hardware
Esta es la última parte para clonación y está casi terminado. Esta sección requiere mucha paciencia. Si no tienes confianza con un procedimiento, espere! No llegar celo, es crítico que usted es cuidadoso, porque todo es tan delicado en este momento.
Aquí estaremos:
- Separar la caja de
- Roscado y perforación
- Cortar el vidrio y la aplicación de
- Perforación de la venda de reloj
- Combinan con todo
Paso 9: Separar la caja de

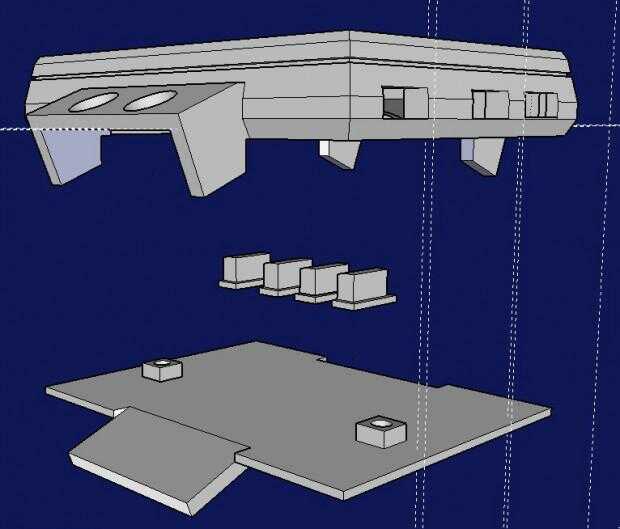

El caso del reloj que compraste de Shapeways es realmente una combinación de 3 componentes: el bisel superior, la placa inferior y los cuatro botones. Cada uno de estos se conectan al modelo con barras de plata que tendrá que ser eliminado. Las piezas deben estar separadas así:

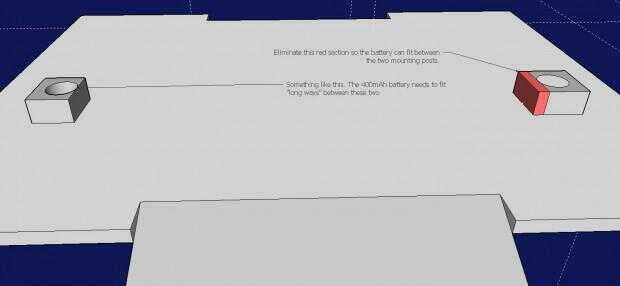

También es un paso más. Para este reloj, la batería se encuentra entre la placa y la placa inferior. La batería también tiene que encajen entre los dos postes de montaje, por lo que necesitarás eliminar algún material de los postes:
Paso 10: Roscado y perforación
Dos agujeros necesitan ser perforados en cada ala de la gaviota de la placa inferior de tal manera que si un tornillo de máquina se alimenta a través del ala de la gaviota superior, entonces entrará en ese agujero. El agujero debe ser aproximadamente de 2,3 mm o menor que el diámetro de los 4-40 tornillo ya que se necesita aprovechar estos agujeros con rosca 4-40.
Se puede ver en la imagen principal de esta página, los agujeros que perforé en el alas de gaviota de la placa inferior.
Asegúrese de tomar su tiempo y preparar el caso bien. Dar la placa inferior de soporte y mantener el taladro muy constante. No tenga miedo de adquirir herramientas adicionales para ayudarle con esto.
Usted también necesitará aprovechar los dos postes de montaje en la placa inferior con rosca 4-40. Sostienen la Junta hacia abajo sobre la placa inferior.
Paso 11: Cortar el vidrio y la aplicación de

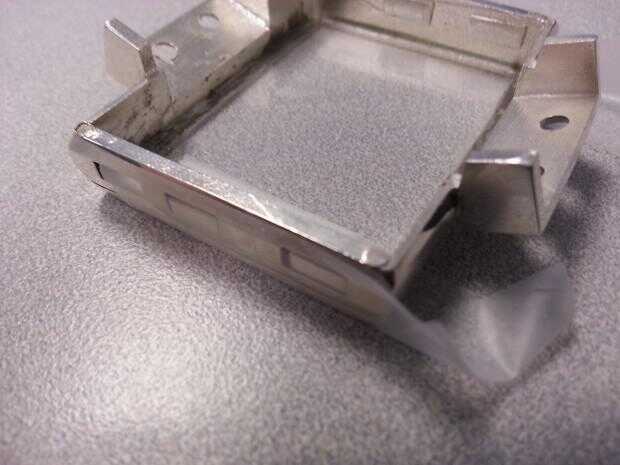

En este punto tendrá que cortar el vidrio para caber dentro de la caja. Recomiendo llevar el portaobjetos a un profesional y conseguir cortar para caber dentro del bisel superior, como estas diapositivas rompen muy fácilmente.

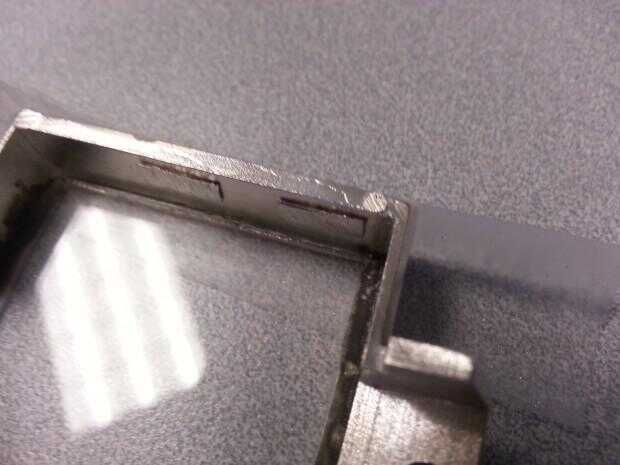

Cuando son cortar, aplique una pequeña cantidad de epoxi al borde del bisel superior y presione suavemente el cristal. Permita que el bisel superior cristal permanezca por un período prolongado de tiempo.
Paso 12: Perforación de la venda de reloj
Averiguar donde la venda de reloj necesitará ser perforados para que cuando los tornillos pasan a través de él para mantenerlo en su lugar, entonces será seguro y recto.
Coloqué la banda en el surco del ala de gaviota superior y marcado con un cuchillo que el taladro tiene que ser. Perforé la banda con una broca de menos de 3mm de diámetro.
Paso 13: Todo lo combinan
Limar las pestañas de los botones por lo que son muy delgadas. Puede ver lo delgado deben ser así:
Cuando tienes presentada, colocarlos en los agujeros de la luneta superior y aplicar cinta al exterior para que ellos se llevan a cabo todavía.

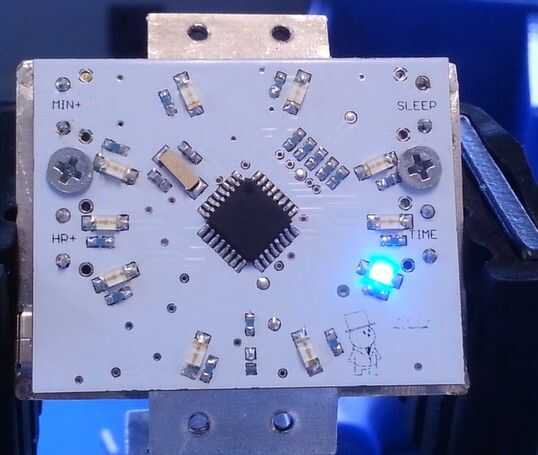

Ahora utilice los tornillos para la placa a la placa inferior.
Con los dos componentes por separado, a unirlos como uno insertando el extremo USB en primera y luego mueve el otro extremo en su lugar.
Aquí está un video que muestra cómo combiné las dos piezas:
Ahora sólo Deslice las piezas de la venda de reloj en su sitio y utilice los tornillos para sujetar todo el conjunto en su lugar.
Limpiar y proteger la caja y. Probar los botones y el USB, asegúrese de que el cable USB se puede conectar al receptáculo interior.
