Paso 13: ChronosMEGA clonación: introducción y primeros pasos
Usted puede construir un clon de ChronosMEGA tú mismo muy fácilmente porque todo está preparado para usted por encargo inmediato con ningún desarrollo en su extremo. La parte más difícil que tendrá que hacer es soldadura de montaje superficial de todos los componentes y pone el caso junto con el reloj. Por suerte, montaje soldadura parece mucho más intimidante que realmente es, y yo también guiará a través de los pasos cuando Armando la ChronosMEGA superficial.
Aquí figuran la mayoría de los componentes que tendrá que comprar:
https://www.digikey.com/Classic/RegisteredUser/Bom...
Los botones táctiles, puerto USB y batería pueden encontrarse aquí:
Costo:
El costo para el construir un clon puede ser de $100 a $700. Esto depende sobre todo del tipo de material que utilizas para hacer el caso y la venda de reloj usado.
Los pasos que se cubren aquí son:
- El tablero de la fabricación
- Fabricación de la caja del reloj
- Ordenar todas las piezas
- Soldar los componentes
Paso 1: El tablero de la fabricación:
Que la Junta fabricada es muy fácil, en la carpeta: ChonosMega/GerberFiles /, verá que hay dos carpetas llamadas: "OSHPark" [1] y "SeeedStudio" [2]. Estas dos carpetas contienen un .zip que contiene archivos Gerber para subir directamente a la empresa correspondiente. Cualquiera de estas compañías harán las juntas por un precio bajo. Para ordenar, haga clic en uno de los enlaces en la parte inferior de la página y siga las instrucciones.
Aunque proporcioné Gerbers para Parque de OSH, recomiendo ir con SeeedStudio porque las juntas del parque de SST son más gruesas de SeeedStudio, y no puedo garantizar que el modelo se ajusta cuando termines!
Si quieres ir por tu propia casa Junta, usted podría Cruz Compruebe los archivos Gerber y asegúrese de que cumplen con los requisitos de su casa de la Junta. Si no, entonces puede abrir el archivo .brd de EAGLE y utilizar la herramienta de procesador de CAM para construir sus propios archivos Gerber de la fuente.
Aquí están algunas de las especificaciones para la placa que necesita saber mientras ordena:
- Tamaño: 45mm 38 mm (1,77" por 1.5")
- Capas: 2
- Espesor de PCB: Tan delgado como sea posible, tengo 0,8 mm
- Final superficial: Por defecto que se recomienda
La Junta le costará dondequiera entre $30 a $40 dependiendo de las opciones que usted elija con el envío incluido.
Paso 2: Fabricación de la caja del reloj
Simplemente ir de aquí para el caso de completa del reloj:
https://www.Shapeways.com/Model/1809825/chronosmega-Watch-Case.html?Li=aeTabs
Orden el modelo en cualquier material disponible que te gusta, elegí la opción de plata pulida ($188).
El costo de este caso puede ejecutar desde cerca de $16 a $600 dependiendo del material que usted elija.
Paso 3: Ordenar todas las piezas
Ordenar todas las piezas de Digikey y Sparkfun de la LDM anteriormente indicada.
Presupuesto total: $114
Nota sobre el cristal del microscopio: Si eres serio acerca de la clonación, te enviaré algunos de los portaobjetos sin cargo. Tengo 50 de estas cosas sobrantes ahora y no tengo ni idea de qué hacer con ellos. Solo tienes que enviarme un mensaje y como no me cuesta mucho por correo, les pondremos con usted. Es mucho más barato que comprar la caja de diapositivas porque usted sólo necesita uno.
Lamentablemente las diapositivas están actualmente disponibles. Todavía tengo más diapositivas (Mar15), por mensaje que y te mandaré unos 5 de ellos. Sólo tenga cuidado porque estas cosas rompen por igual, sin ninguna razón. Así que cuando usted las consigue, seguro que llevara a un profesional para conseguir cortar.
Paso 4: Para soldar los componentes principales
Una vez que la Junta Directiva y todos los componentes, debería estar listo para soldar.
Compruebe la "RequiredTools.xlsx" antes de empezar y tratar de recoger las herramientas que necesita antes de empezar. Recomiendo la jeringa de flux, el removedor de flux, pinzas ESD, ayudando a las manos para ayudarlo mientras se suelda. Estos le ahorrará un gran dolor de cabeza y harán el proceso mucho más fácil. Estas herramientas aumentará mucho la probabilidad de éxito.

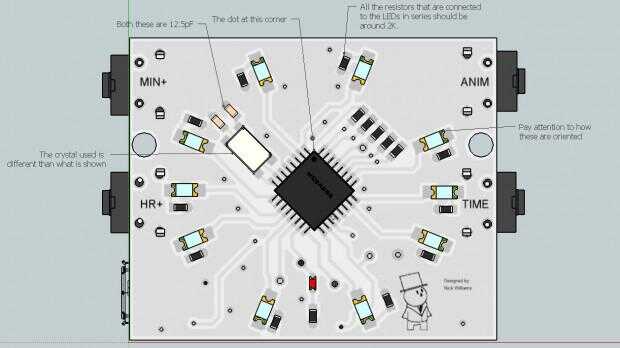

Montaje en superficie de soldadura no es tan intimidante como parece. No voy a hablar acerca de cómo a la superficie de montaje soldadura aquí porque hay demasiados tutoriales increíbles y vídeos en línea. Solo Google y usted tendrá una buena idea cómo hacerlo. De todos modos, ahora que tiene los componentes y la Junta, aquí es el diseño de la parte superior. Todo es sobre todo explica por sí mismo.
Por ahora, sólo de la soldadura de la parte superior del componente el tablero y los botones:
Todas las resistencias que puedes ver en la parte superior aquí (a excepción de la fila del 5) son 2 K ohmios.
La fila de 5 resistencias son todas 10K ohm.
Los dos condensadores que son por el cristal son las tapas de carga que necesitan 12pF.
El cristal que se muestra en la foto de arriba no es el mismo cristal que se utiliza, sin embargo el cristal sólo se suelda en el, y no importa qué camino te lo pones.

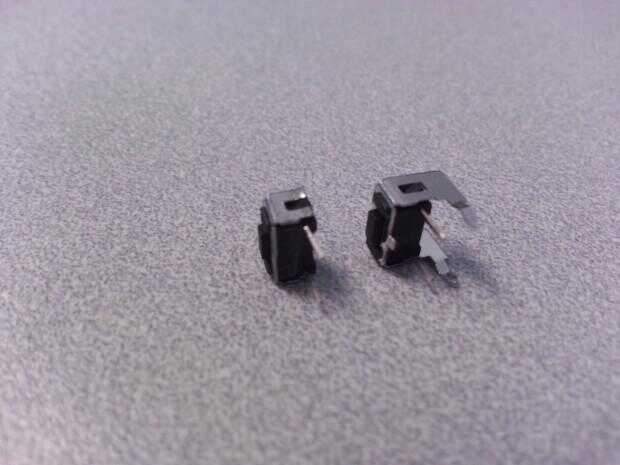

Cuando usted soldar los botones, asegúrese de clip las alas y el nudo en el frente del botón.
DAB algunos epoxy en la parte inferior del botón y aplicarlo a la Junta. A continuación, el botón lleva la soldadura.
La placa debe buscar básicamente como la parte superior (excepto la luz azul en). No olvide hacer la parte inferior todavía:
