Chispa: La tableta DIY Modular (20 / 25 paso)

Paso 20: Diseño de tableta y montaje (placa frontal)

Propósito

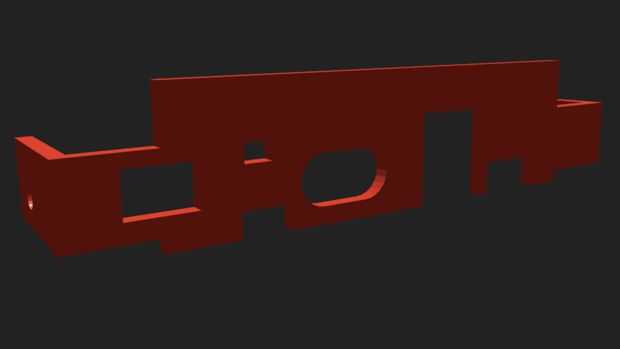

La placa frontal sirve como una cubierta para todos los puertos del micro-pc. Créalo o no, esta es la parte de la tableta que tomó más tiempo para diseñar, porque quería ser capaz de cambiar fácilmente las cubiertas para cambiar entre varias diferentes micro-PC. Finalmente se estableció en este diseño.

Asamblea

La placa frontal se puede montar simplemente deslizándolo en su lugar y luego de fijación mediante 2 tornillos SAE estándar (tamaño: 6-32 x 1/2), 4 arandelas planas (tamaño: #8) y 2 tuercas hexagonal (tamaño: 6-32).

  1. Dos arandelas deben colocarse entre las extensiones de la placa frontal, así como cada una de las extensiones en el caso de la tableta.
  2. A través de cada una de las protuberancias circulares en el caso y el panel frontal, así como los 2 conjuntos de arandelas circulares se debe colocar un tornillo de máquina.
  3. Finalmente para asegurar cada uno de los dos tornillos, utiliza una tuerca hexagonal cada uno.

(Opcional: puede utilizar arandelas de fijación para asegurar mejor la placa frontal.)

  • Adjunto encontrará el fichero .stl para este paso.
  • (Nota: también he adjuntado un archivo .stl para una plantilla de placa frontal, por lo que se puede diseñar uno para su propio micro-pc específico. Todo lo que tienes que hacer es importar a un entorno de modelado 3D.)
