Chispa: La tableta DIY Modular (9 / 25 paso)

Paso 9: Cableado y potencia (LEDs)

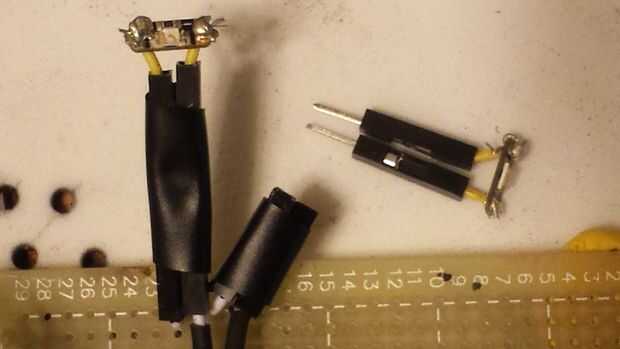

Ahora que haya terminado de configurar el conmutador 2PDT que usted debe ser capaz de cambiar potencia de salida entre los dos plomos que soldar a los pines no-comunes, cuando la tableta está en "on". Para completar el circuito y el LED de alimentación se necesita conectar el extremo negativo de cada LED en el conector de batería de 9V. Pueden unir los dos cables negativos de los LEDs que forman una configuración de "Y" con el conector de la batería de 9V. También en caso de que necesitaba cambiar un LED suelda los extremos hembra de protoboard cables de puente a ambos los cables positivos y negativos que se conectan a los LEDs. Luego soldar los respectivos extremos macho del alambre de puente de protoboard para los LEDs. A fin de para obtener una textura interesante cuando uno de los LEDs es "on" utilicé dos 20mm X 20mm corte de piezas de plástico con textura utilizados como cubierta de la lámpara fluorescente. Os adjunto estas piezas de plástico en el interior de la caja usando un adhesivo de silicona.
