Paso 3: Introducción a 'unidad complementaria'
En el microcontrolador promedio puede en el firmware dices el micro para configurar un pin de salida a '0' o un '1', o presentar una tensión de 0V a la salida una tensión de 5V en la salida.

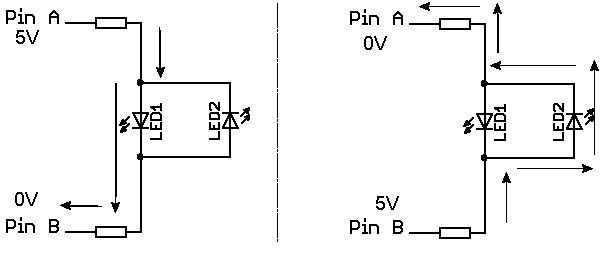

El siguiente diagrama muestra el LED intercalado con una pareja invertida... o un complemento LED, por lo tanto complementaria unidad.
En la primera mitad del diagrama, el micro es salida 5V al pin y 0V al pin B. La corriente fluirá así desde A B. Porque está orientada hacia atrás para LED1 LED2 ninguna corriente fluirá a través de ella y no brillará. Es lo que se llama retroceso parcial. Tenemos el equivalente de la situación en la página anterior. Básicamente podemos pasar por alto el LED2. Las flechas muestran el flujo de corriente.
Un LED es esencialmente un diodo (diodo emisor de luz por lo tanto). Un diodo es un dispositivo que permite actual para fluir en una dirección, pero no en el otro. El diagrama esquemático de un LED, muestra de corriente fluirá en la dirección de la flecha... pero se bloquea la otra manera.
Si instruimos el micro a 5V a la clavija B y 0V en el pin de salida ahora nos tienen lo contrario. Ahora LED1 es inverso parcial, LED2 está sesgada hacia adelante y permite el flujo actual. LED2 brillará y LED1 estará oscuro.
Ahora podría ser una buena idea mirar los esquemas de los distintos proyectos mencionados en la introducción. Usted debe ver un montón de estos pares complementarios en una matriz. Por supuesto en el ejemplo siguiente nos estamos manejando dos LED con dos pines del microcontrolador... podría decir por qué molestarse.
Bueno la siguiente sección es donde llegamos a las entrañas de charlieplexing y cómo hace un uso eficiente de un pins de salida de microcontroladores.
