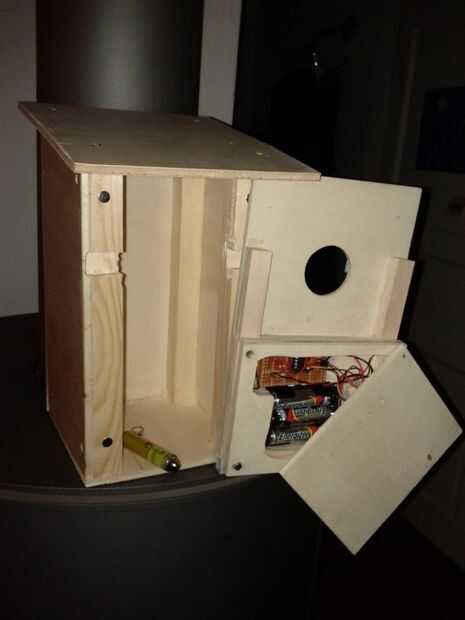

Tenemos un ave Nidal cerca de nuestra terraza que ha sido utilizado por una pareja de carbonero común (Parus major) en los últimos años y esperamos tenerlos nuevamente la cría este año. Sin embargo, el cuadro está en malas condiciones y has cambiarse tarde o temprano. Como científico no pude resistir tener una caja con un contador de medida de la actividad de las aves en su nido. Aunque se encuentra cerca de nuestra casa, no me gustaría tener un cable conectado a la barra y así decidía sobre un dispositivo alimentado por batería. Como no quiero perturbar la crianza, el dispositivo tiene que ejecutar en un solo pack de baterías durante toda la temporada y así tiene que ser limitado en el dren de energía. Por lo que es en cambio un procesador ATTiny85 o un completo crecido ARDUINO.

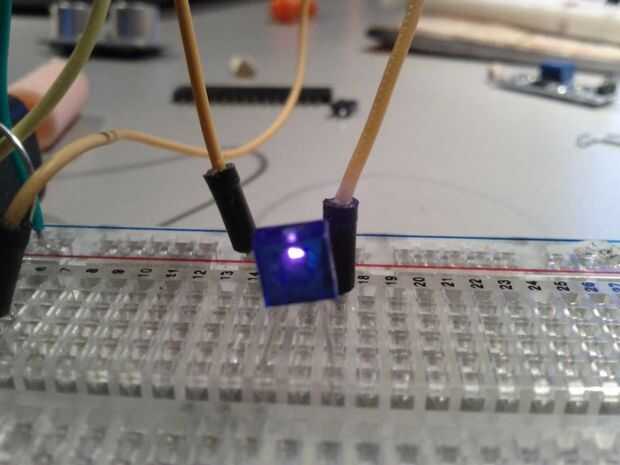

He pensado un método para cambiar la pantalla de encendido y apagado sin pasar demasiado cerca de la caja - que es donde el láser entra en juego...

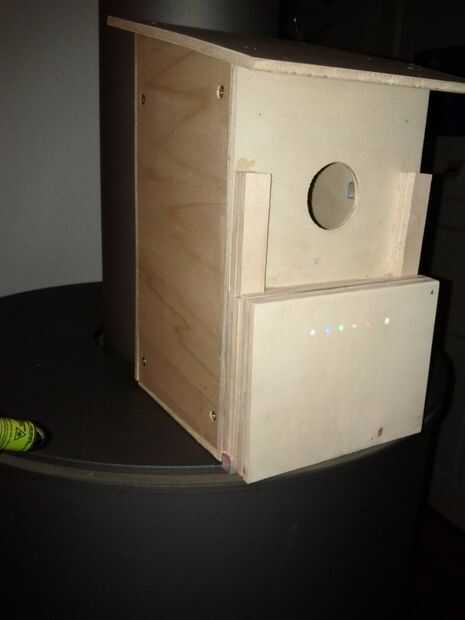

El video muestra la caja en acción. El LED de la derecha muestra cuando el lightbarrier era disparadas. Los LEDs tienen diversos colores con diversos colores y la posición que representan dígitos diferentes. Cuando el láser golpea el sensor todo blink LED tres veces indicando que el número real de visitas aparecerá pronto. Cada uno de los primeros cinco LEDs representa un dígito, por lo que pueden contarse 99999 visitas. En el vídeo que ver 3 LED parpadea una vez, 4 LED parpadea dos veces y 5 LED parpadea cuatro veces - es decir 124 visitas.
Para lista de piezas Consulte el apéndice (paso 7)
