¿Qué es 'Charlieplexing'? Está impulsando un montón de LEDs con solo unos pasadores. En caso de que usted se está preguntando Charlieplexing se nombra después Charles Allen en Maxim que desarrolló la técnica.
Esto puede ser útil para muchas cosas. Deberá mostrar la información de estado en un microcontrolador pequeño, pero sólo han unos pasadores de repuesto. Puede mostrar una lujo de matriz de puntos o del reloj de pantalla pero no quiere usar un montón de componentes.
Algunos otros proyectos demostrando charlieplexing que puedes mirar son:
Cómo conducir una gran cantidad de LEDs de unos pines del microcontrolador.
por Westfw:-
Y un par de mis propios proyectos,
El reloj de Microdot:-
El minipunto 2 reloj:-
Otro fresco ejemplo del uso de charlieplexing es en:
http://www.jsdesign.co.uk/Charlie/
El reloj minipunto 2 presenta un esquema de charlieplexing avanzada para la atenuación/regulación que no se discuten aquí.

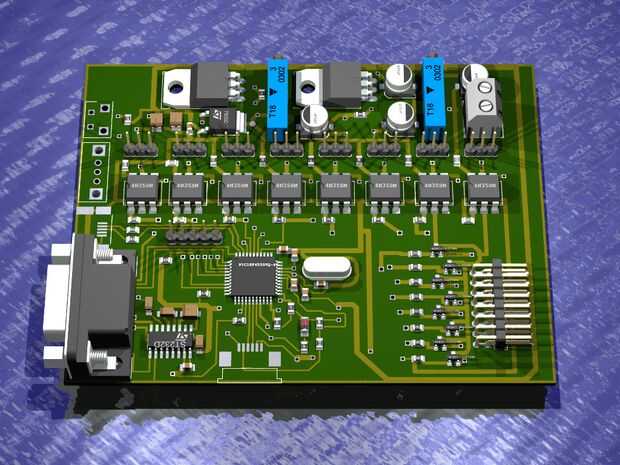

ACTUALIZACIÓN 19 de agosto de 2008: he añadido un archivo zip con un circuito que puede ser capaces de explotar la charliplexing de matriz de LEDs de alta potencia discutidas (largamente :)) en la sección de comentarios. Tiene un pulsador + posición de codificador para hacer una interfaz de usuario, además de circuitos para control USB o RS232 de la computadora. Cada uno de los carriles de lado de alta tensión puede ajustarse a uno de dos voltajes, decir 2.2V para LEDs rojo y 3, 4V para el verde, azul y blanco. La tensión para los carriles del lado de alta se puede establecer por trimpot. Prevén que un cable de cinta 20wire IDC deben conectarse a la placa, y IDC 20 pines conectores añadido a lo largo de la longitud de la cinta, cada uno llevado tener vínculos con lo que los alambres en la matriz se desean. El circuito en Eagle Cad y representa en la imagen de sub a continuación. El circuito de alta presión se implementa mediante el uso de optoacopladores que creo que puede ser adecuado.
Yo realmente no he probado este circuito ni ningún software por escrito debido a la falta de tiempo, pero han puesto para arriba para el comentario, estoy particularmente interesado en la aplicación del optoacoplador. Alguien lo suficientemente valiente para darle un ir... por favor enviar los resultados.
ACTUALIZACIÓN 27 de agosto de 2008: para aquellos que no utilizan en formato EagleCad... añadido a continuación es un pdf con el esquema
