CFL faro y luz trasera para bicicletas (eléctricas) (2 / 4 paso)

Paso 2: Prueba de la CFL

La parte más sencilla de esto es verificar sus CFLs funciona con su batería.   Tomar una de las lámparas que adquirió y tornillo en la CFL para conexión de la lámpara.

No enchufarlo en la pared, porque vas a probarlo en lugar de otro en la batería de la bici.

Aquí tengo que asumir que has encontrado la mejor manera de empalmar la toma de poder en los cables de salida de la batería, de una manera segura.  Debe tener este grifo fusionado, o ruptorado, por lo que si cortas accidentalmente algo no destruir su batería (cara).

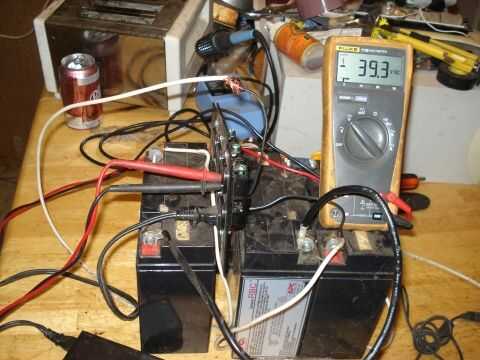

Idealmente, usted podría probar esto con una alimentación de voltaje variable, pero la mayoría de ustedes probablemente no tiene una.   Usé un Sorenson 60V 1.5A laboratorio de corriente límite variable de voltaje variable de la fuente, porque fue dado a mí y encontré inesperadamente y afortunadamente trivial para reparar.  Todo lo que tenía que hacer era ponerlo en mi tensión nominal de la batería, luego clip tientas de salidas positivas y negativas de Sorenson el hilos socket, momento en el que me pareció que en la mía, 36V insuficiente a la luz de las lámparas confiablemente--a veces comenzaría, pero generalmente no.

Si marca el Sorenson hasta pasado 42V encendían la mayor parte del tiempo y en 44V cada vez (aunque tardó unos segundos si es demasiado frío, en los años 40 F).   Eso significó que la mayor parte del tiempo, mi batería cargada aún no iba a verlos ya no era la luz ' va a añadir más baterías para hacer este trabajo.   En cambio, he añadido un cargador de celular.

El cargador del celular, como las CFLs, puede funcionar en el medio a alto voltaje DC y aún la salida ha potencia, hasta cierto punto.  Se pone más caliente que cuando se conecta a la pared, no tan probable último siempre.    También solo salidas 5.3VDC, que es apenas suficiente para iniciar el CFL si la batería es muy baja.  Tan después de un día o dos de correr de esa manera, subido a un ordenador portátil AC adaptador/cargador, darle 19 VCC de espacio libre, que garantiza para empezar los CFLs mientras las baterías en cualquier lugar por encima o a su seguro más bajo tensión, con espacio de sobra.

Es muy importante que el cargador o el adaptador que use "aislado", lo que significa que cualquiera de las hojas planas del cable o conector eléctrico están conectado a cualquiera de los pines/cables de salida del cargador/adaptador.   Si no son aisladas, no conectarlos en serie como se debe hacer si tiene el mismo problema lo que hice.  Usted necesitará saber cómo utilizar un multímetro para comprobar la continuidad, para probar lo anterior.

Suponiendo que tuyo no funciona correctamente, entonces usted necesita encontrar algunos cargadores/adaptadores que cumplan con los requisitos anteriores. No todos los cargadores/adaptadores se ejecuta en bajo voltaje de CC. Al igual que la LFC, se etiquetarán con 110-240VAC, 50 / 60Hz, o probablemente no funcionarán.   Incluso si ellos están etiquetados de esta manera, puede no funcionar con el voltaje del paquete, igual mis CFLs no por encima.

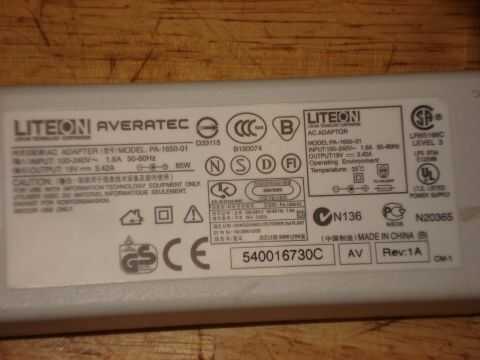

El primer cargador que encontré para trabajar era una Averatec PA-1650-01, capaz de 19 VCC salida hasta 3.8A.  Queda regulado a 19V a alrededor de entrada 29VDC, aunque lleva menos 33VDC entrada a iniciar correctamente, y tarda hasta 5 segundos para empezar a salir cualquier cosa, desde el tiempo esté conectado.
Cargadores Apple Powerbook (que serían bueno, con su salida de 24VDC) no funcionan en mi tensión, aunque probablemente lo harían en 48 v de CC o superior.

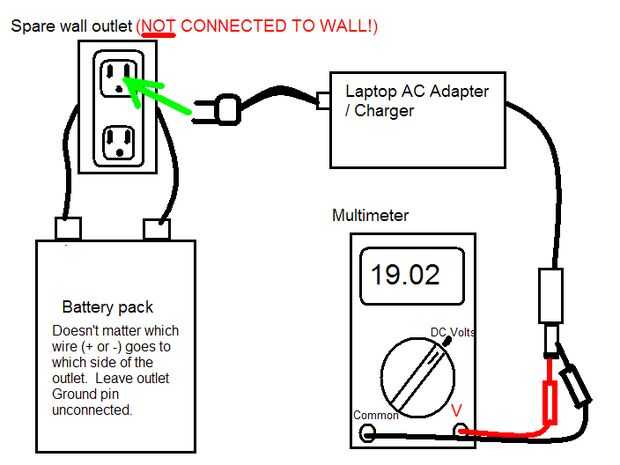

La configuración de prueba de adaptador de AC se muestra en el diagrama; Si tienes una pared libre salida colocación alrededor no conectado a nada, se puede utilizar conectado a la batería para conectar cada adaptador que desea probar para que no tenga que ocuparse de cortar y empalmar los cables para realizar cada prueba.  Hace fácil y no destructivo, desde cada adaptador que no funciona para esto sólo puede guardar para cualquier uso futuro puede tener para él.

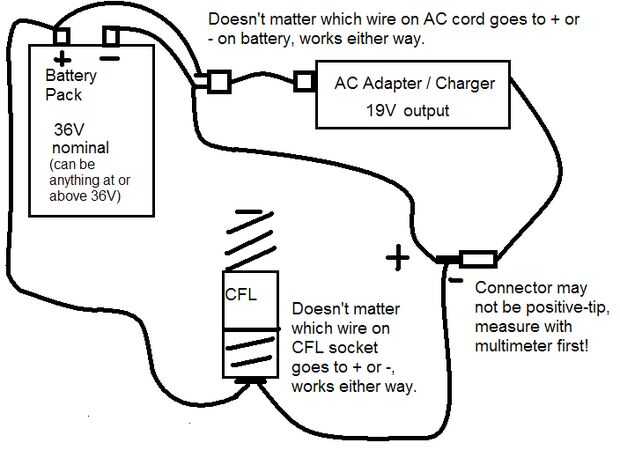

Suponiendo que la costumbre de CFLs' comienzo, usted va con alambre en el adaptador de CA como sigue:
--Pack negativo tornillo base CFL y cargador/adaptador AC entrada de pin (cada uno).
--Paquete de positivo al pin de entrada, otros de cargador/adaptador AC.
-Cargador/adaptador DC de salida lado negativo a positivo el paquete.
-Cargador/adaptador DC de salida positiva a la extremidad de CFL base.
--Si hay un conector de tierra en el cable del cargador/adaptador, dejar desconectado ti probablemente está conectado a la salida negativa o el escudo (si es independiente) en el lado de salida de DC, basado en los cargadores que tengo aquí.

Que significa en cualquier momento el adaptador del ordenador portátil es alimentado por el paquete, agregará de voltaje a la tensión del paquete, y que voltaje total es lo que se suministrará a las CFLs, permitiéndoles iniciar y funcionar correctamente incluso si el voltaje del paquete normalmente no permite.

Con tan poca carga en él, el adaptador del ordenador portátil no es probable que dibuja mucho poder, tanto mis CFLs * y * el adaptador dibuja menos de 400mA en el paquete completo de carga.
