Paso 3: Construir el lector de RFID
Ahora que tienes tu arduino pan subió y trabajo puedes poner juntos la parte del lector RFID del circuito que contiene el ID-10 o 20 ID y RGB LED para indicar el estado del circuito. Recuerde que el lector se fuera y separar el controlador dentro de para que alguien no puede romper con facilidad.

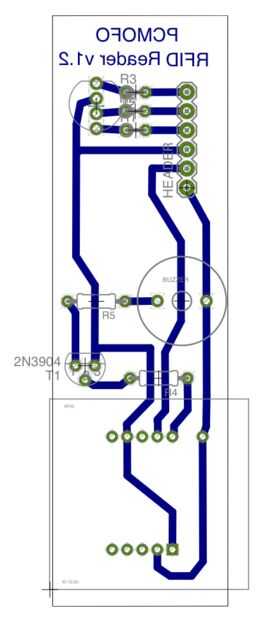

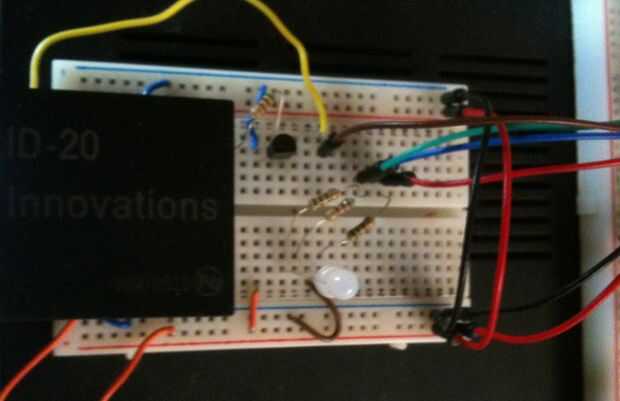

Para construir esto, vamos a enviar 5v y tierra encima del tablero principal de pan a un tablero secundario pan en que estamos construyendo el lector. También enviar más de 3 alambres de 3 de los pines de salida del arduino para controlar el LED RGB, uno para cada color. Un cable más, marrón en las fotos, será una conexión en serie para el ID-20 hablar de entrada en serie Rx del arduino. Este es un circuito muy simple para conectar. LED de obtener resistencias y unos puntos en la ID-20 están ligados a la tierra/5v para establecer el estado correcto.
Para facilitar la breadboard el ID-10/ID-20 Sparkfun vende un tablero de arranque que permite colocar más encabezados de pin que se espacian a un tablero de pan. Esta parte y los pinheaders y figuran en la lista de piezas.
El esquema debe ser estrecho hacia delante y fáciles de seguir.
