Paso 2: Construir el controlador Arduino
El primer paso a la construcción de una cerradura de puerta RFID con un Arduino básico es el pan del tablero hacia fuera un arduino básico de trabajo. Arduino más brilló la ATMega 168 chips vienen con defecto blink programa pre instalado. Conectar un LED a la salida digital 13 y verificar que todo está funcionando.
La parte de hardware de este lector sería muy simple si utilizamos un arduino regular con construido en el programador USB. Ya que planeo poner esto en la pared y no tocarla otra vez no quiero utilizar una gran placa de arduino voluminosos de $30 cuando puedo comprar un $5 ATMega 168 y hacer un PCB personalizado mucho más pequeño.

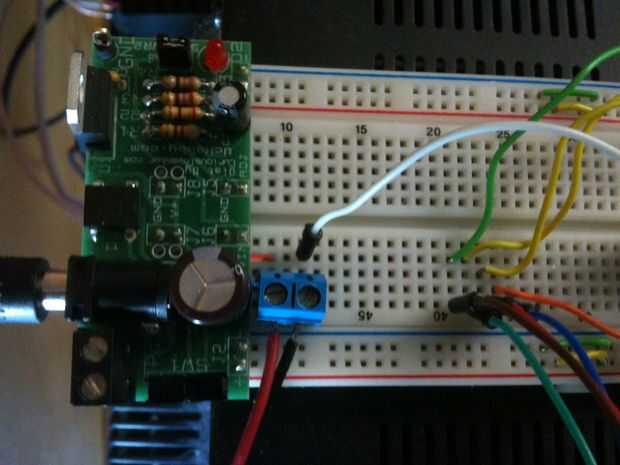

Porque decidí hacer un circuito básico de Arduino yo que necesito un USB externo -> Programador Serial FDIT. He incluido esquemas de águila del regulador con una fuente de alimentación de un regulador de voltaje 7805. En las pruebas he utilizado una fuente de alimentación del tablero de pan.

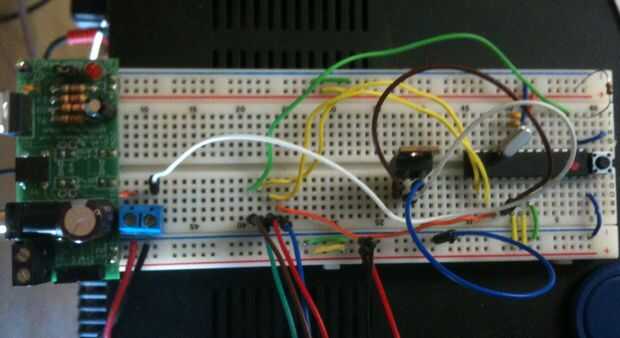

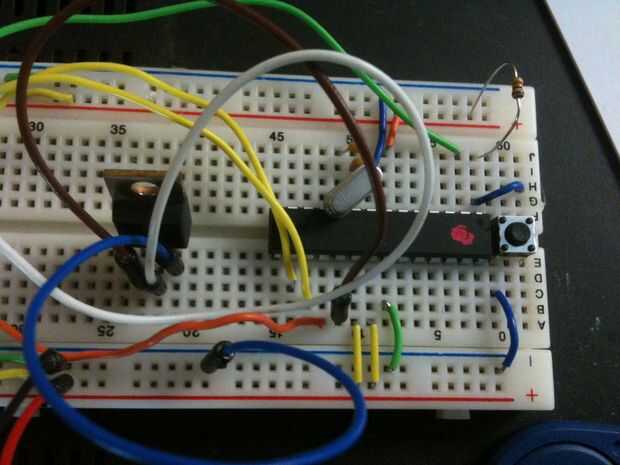

Un arduino para arriba y correr todo lo que necesitas realmente es el ATMega168 con el software arduino flasheada, 2 x 22pF condensadores, cristal de 16mhz, resistencia de ohmio 10 k, pulsador y un protoboard. La conexión para esto es bien conocida pero he incluido el esquema completo del circuito.
El arduino va a desencadenar 4 salidas, 1 para el LED rojo/verde/azul y 1 para activar el TIP31A para enviar 12Vcc a la cerradura de la puerta. El arduino recibe datos en serie en su línea de Rx desde el lector RFID ID-20.
