Paso 5: patín edificio Resumen
Hay mucha información en este paso, así que tómate tu tiempo para absorber todo. Sugiero refiriéndose a las imágenes con frecuencia su lectura a través de este.
consideraciones de diseño de soporte de Cruz
Cada cruz apoyo (frente y dorso) se compone de tres capas de madera contrachapada. Cuando se trabaja hacia fuera las dimensiones componentes de la ayuda de la Cruz, cortar los cinco bloques de capa intermedia para que los pernos de carruaje de cuatro tienen suficiente espacio para mover de lado a lado aproximadamente 1/4 de pulgada en cualquier dirección; es mejor tener demasiado slop aquí que no es suficiente. Además, recuerde que la hoja de sierra se corte más de la manera por medio de la cosa, así que asegúrese de que los soportes transversales son lo suficientemente altos para no conseguir completamente cortado por la mitad.
Cruz de soporte

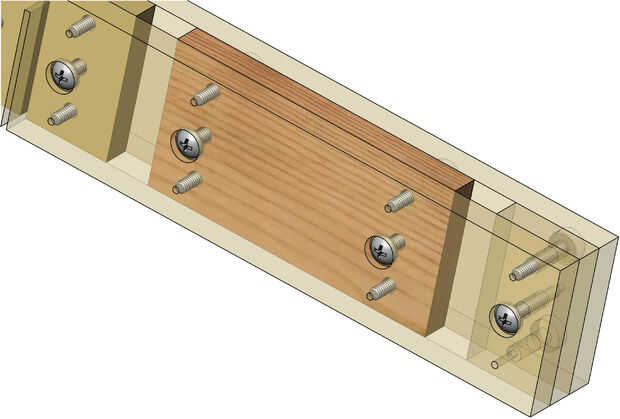

Las tres capas de soportes transversales se mantienen Unidos mediante tornillos que vienen en ambos lados. Utilizar un montón de tornillos - realmente quieres las monturas de soporte transversal para ser robustos. Cada tornillo debe caer libremente a través de agujeros de gran tamaño en las primeras y segunda capas de la madera, sólo muerde en la tercera capa profunda.
Asegúrese de que alinear las monturas de soporte transversal recto y liso cuando les atornille. Apriete todos los tornillos y luego volver ellos apagado un par de vueltas para asegurarse que todos los siete bloques de madera son libres de ruido alrededor. Si este no es el caso, puede que necesite volver y ampliar algunos de los agujeros de tornillo de gran tamaño. Alinee el montaje suelto utilizando la superficie de la sierra como plano guía. Al hacer el ajuste final de los tornillos, ir sobre ella de una manera gradual y (suavemente) con un martillo a lo largo de la manera de empujar todo al ras.
construcción de la placa de patín
Cada placa del patín (derecho e izquierdo) se compone de dos capas de madera contrachapada. Cada capa recibe muchos agujeros perforados a través de él antes del montaje.
movimiento lineal

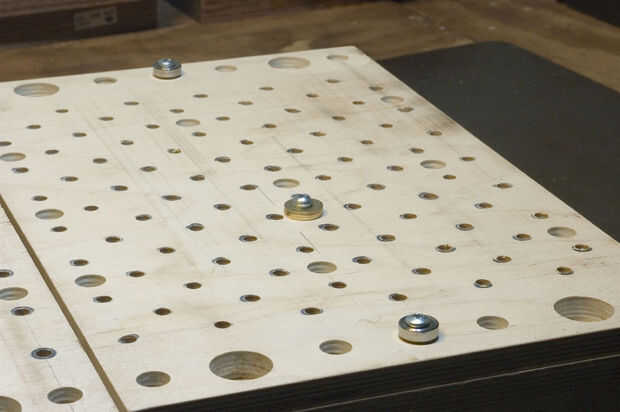

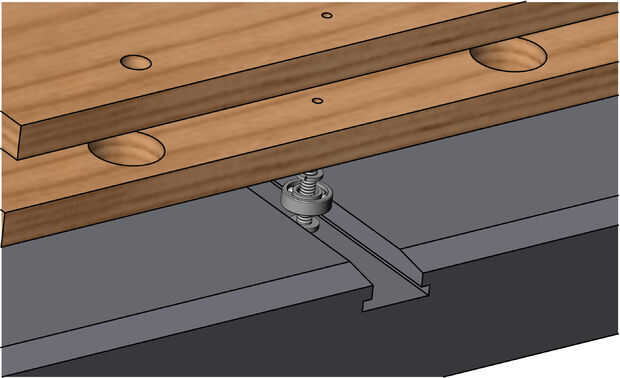

En lugar de montar a caballo por las ranuras de inglete sobre rieles (como hacen la mayoría de trineos) este diseño utiliza rodamientos de bolas que funcionan contra el interior borde de las ranuras de inglete. Instale los cojinetes en la parte inferior de las placas de patín mediante tornillos de alta resistencia con cuellos que encajan perfectamente el diámetro interno de los rodamientos. Los cojinetes deben girar libremente de la parte inferior de las placas de patín, así que puse un par de arandelas estrechas entre cada rodamiento y la parte inferior del trineo. Si tus ranuras de inglete son especialmente profundas, puede que necesite avellane cada conjunto de cojinetes en la parte inferior del trineo, o alternativamente la rutina un poco hacia abajo la cabeza del tornillo.
La colocación de lado a lado de los cojinetes se basa en el diseño de las ranuras de inglete en la sierra, sin embargo la colocación frente a la parte posterior de los cojinetes es puramente una cuestión de preferencia. Colocar los cojinetes directamente debajo de la Cruz soporta (más que cerca del centro del trineo) resultados en la estabilidad de la mayoría, pero reduce la cantidad de viajes trineo eficaz porque el trineo se deslizará torcido si los rodamientos se extienden más allá del borde de la mesa. Una solución mejor-de-ambos mundos a este dilema es montar otro rodamiento (o una pila de las arandelas) en el centro de cada placa de patín y ajustarlo para que casi pero no toca la pared de la ranura de inglete. Esto evitará que el trineo de tirones hacia un lado si empuja demasiado lejos, que a su vez impide que la hoja penetre todo limite para arriba en cualquier apoyo Cruz pasa a ser pasando por el momento.
puntos de hilo

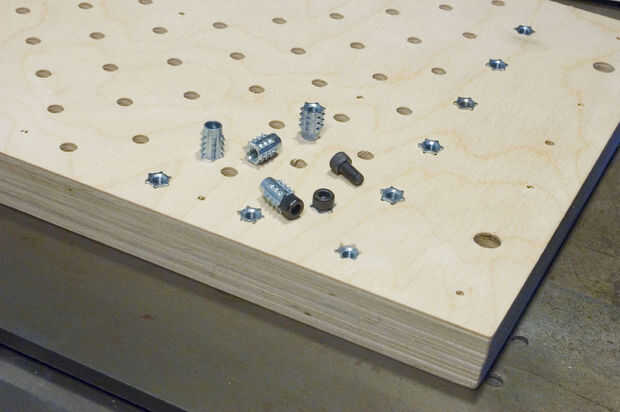

Como mi versión metal trabajado a máquina, este diseño también tiene un patrón uniformemente espaciado de agujeros pasando por cada placa de patín. Te recomiendo espaciando estos agujeros como se muestra en la distancia de cualquier agujero de su horizontal o vertical vecino (pero no diagonal) es de 1,5 pulgadas. Para mi trineo de ejemplo (uno que hice para tomar estas fotos) he utilizado prensa de 10-32 tuercas remachables (Servalite 628-E) que martilló en si (6.5 mm diámetro). Avellanar los insertos roscados sin estropear mis placas de patín fue fácilmente lograda por golpeando hacia abajo sobre un zócalo tornillo de cabeza que girar hacia abajo en cada inserto antes de martillar en su lugar.

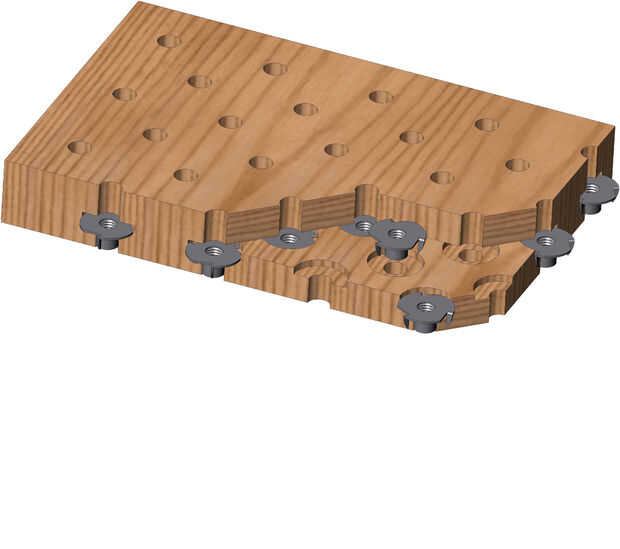

Usando estos insertos roscados era conveniente, pero son caros y difíciles de encontrar. En la retrospección deseo que yo había utilizado tuercas tee avellanadas entre las capas de las placas de patín. Hubiera sido mucho más trabajo para perforar los Avellanadores, pero creo que hubiera sido la pena al final.
Independientemente de si usa tuercas en t (recomendadas) o insertos roscados, usted querrá obtener una selección entera de 10-32 roscados tornillos de cabeza hueca para trabajar con. Haz varios de cada longitud disponible y asegúrese de conseguir extras en el 1" a 1-1/2" rango porque son especialmente útiles. Aparece un montón de #10 arandelas. Obtener un 1/4" arandelas de así que puede aumentar a más de un agujero más grande. Te recomiendo conseguir un caso de divisor para sostener todos los tornillos separados unos de otros y de las arandelas y otras pequeñas cosas que vas con frecuencia llegar a para como usted construir accesorios sobre las placas de patín.
Ensamblaje de la placa de patín
Únete a la parte superior e inferior mitades de la placa con tornillos que vienen para arriba en la placa superior de debajo. Coloque algunos de estos tornillos entre puntos de hilo y también espacio les uniformemente alrededor del perímetro de cada placa. Avellanar el tornillo se dirige para que el trineo se desliza suavemente, y para maximizar la cantidad de picadura que cada tornillo tiene en la placa superior.
separación de la lámina

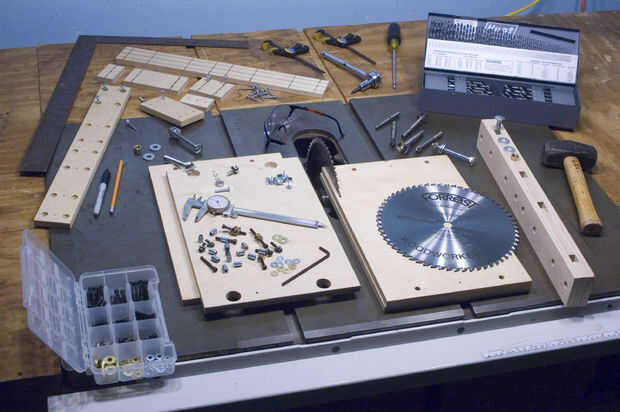

Planificar sus cortes y patrones de orificio hasta que el interior borde de cada placa de patín se extiende realmente a o incluso un poco más allá al otro lado de la hoja de sierra. Una vez has atornilladas las placas de patín y montar los cojinetes debajo, recortar ese material extra del interior los bordes de cada placa ejecutando les hacia abajo las ranuras de inglete con la sierra corriendo. La ventaja de hacerlo de esta manera es que están garantizados para conseguir una perfecta separación de zero-gap entre el interior los bordes de las placas de su trineo y la hoja de sierra. Este recorte de placa corte iniciado puede ser difícil - baje la hoja para que no se corta nada y luego sujetan el patín (presionar contra el interior borde de la ranura de inglete) como se muestra en la imagen principal de esta página. Con la placa firmemente sujeta en su lugar como este, eleve lentamente la hoja de Sierra de corriente para obtener el corte iniciado.
montaje del patín
Una vez que han construido estos cuatro subconjuntos principales, es hora de montar los soportes cruzados sobre las placas de patín utilizando pernos de carruaje de ocho. Mano apretar las tuercas y arandelas en cada uno de los pernos de carruaje de ocho y luego cambiar a una llave o de trinquete para cavar los cuellos cuadrados de los pernos de carruaje en la capa superior de las placas de patín. Ahora suelta todo otra vez para alinear cuidadosamente las cosas. Utilizando una pequeña plaza a la línea de la Cruz apoya perpendicularmente a la línea de corte entre las placas, apriete las tuercas de la placa del patín izquierdo. Ahora empuje los dos platos juntos (pulsando los rodamientos contra las paredes de la ranura de inglete) y firmemente así como usted con cuidado apriete las tuercas de la placa de la derecha.
Diversas tensiones de ajuste de experimento entre las placas del dos patín--desea lo suficiente por lo que no es ningún juego de lado a lado, pero no tienes tanta tensión que el trineo es difícil de empujar. No te preocupes demasiado por conseguir los soportes transversales alineados exactamente 90 grados a la línea de corte, en el siguiente paso te voy a mostrar como montar una secundaria cerca de corte transversal (más exacta).
