Fabricado de precisión de alta velocidad micro taladro principalmente de 'material útil' (alguien de 'basura' y chatarra)
Mi primer Instructable, trata de no ser demasiado desagradable.
Muchas gracias Andrea Biffi para publicar su taladro circuitos baratos y me interesan hacer uno y comentarios diciéndome debo documentar mi proceso de creación para un Instructable
Un poco de historia.
Me considero un mecánico de motos, he estado trabajando en 'bicicleta' para más de 40 yrs.including casi 12 años de enseñanza en la escuela de motos en Orlando Florida hasta 2011. Ya tengo todas la herramientas, grifos, muere, taladros, etc. años de trabajo en motocicletas y realizar mayoría de la gente no será que 'suerte' (la desventaja de tener un 'buen trabajo')
En los últimos años he estado 'jugando' con el Honda de 1970 y de Yamaha, específicamente XS650 y CB350/360. Con el resurgimiento de Cafe Cultura y gente que va para un específico 'look' he estado teniendo diversión modificando carburadores para trabajar con filtros de aire del mercado de accesorios ('vainas') conlleva nuevos agujeros y haciendo piezas de 'precisión', algunos de los agujeros son sólo 0,035 mm de diámetro y ninguno más de 1,5 mm de diámetro. Necesitaba un taladro de alta velocidad para usar las brocas de carburo disponibles, rompen si se intenta utilizar a mano en vice pin o si se ejecutan muy lentamente en una prensa del taladro normal
De todos modos, en con la construcción, lo siento a todos si has simplificaron todo demasiado o si han añadido más pasos y fotos, siempre puedes pedir en la sección de comentarios, puedo tomar fotos de la pieza acabada
Herramientas necesarias
Taladro de columna
Sierras, 1.5" y 1.75"
Conjunto de brocas HSS broca; Tengo uno en 1/64" incrementos de 1/16" a ½"
Grifos de tapping brocas de 4mm, 5mm y 6mm
4mm, 5mm 6mm grifos y manija de grifo
1/4 x 20 pulgadas grifo de tamaño (hilo de rosca estándar para soportes de cámara - otro hobby)
Avellanadora
Tornillos métricos surtidos, 3mm, 4mm, 5mm, 6mm cabeza avellanada plana cabeza
Divisor para marcar círculos (brújula probablemente funcionaría igual de bien)
Sierra para metales
Mordaza de mesa
Pinzas
Llaves Allen/destornilladores
Soplete de propano (o de alguna manera para fundir plomo de contrapeso)
Archivos clasificados, planos, redondo, etc.
Un torno y fresadora estaría bien pero todo se puede hacer con taladro y herramientas de mano
Material necesario
sección de caja de aluminio, de 1,5 "x 1" corte y soldadura en ángulo de 90 grados – tienda de sobra – tengo suerte y la razón por la que decidí hacer el 'taladro'. Acero podría utilizarse, sería más fácil de soldar y mantener hilos mejor pero más difícil de perforar y tap
¾" sección de caja cuadrada de aluminio, cerca de 1 pie de largo
Pieza cuadrada pequeña para caber dentro de sección en caja para montaje, aproximadamente ½ ¾"" x 1/2 "x 1", que tenía un pedazo de algún viejo marco (silla, ventana? no idea)
2 piezas de aluminio 3/16 thick1-1/2 ~ 2" largo, separador/soportes - chatarra de recortes, hasta que encontré un uso para ellos
¿bloque de aluminio 2.5 "x 1" x 2"- cortada que tuve después de hacer un puente de horquilla para CB360 - probablemente de eBay? (Recuerdo)
Placa de aluminio, unos 3" cuadrado, 3/8" de espesor - lo tenía en la caja de herramientas para los últimos 20 años, siempre supo que sería encontrar un uso para él
Solía conseguir un montón de recortes de aluminio y pedacitos impares de Skycraft (http://www.skycraftsurplus.com/) por eso tenían casi todo lo que alrededor de
Polea, usé 2 "x 1/4" con 1/16 ranura ancha, algo que hice hace varios años cuando aprendizaje mecanizado
'Fotomate' cámara macro piñón y enfoque dispositivo - eBay
3,5 mm acero placas – libre - eje delantero constante la placa de un cajón de transporte de motos, pregunte a su tienda local de la motocicleta si tienen materiales útiles (cajón de piezas de chatarra)
¾" x1/8" ángulo de aluminio, unos 14"~ 18" para cruzar la pieza, salió de un banco de borde - gratis
Edad llevan ruedas y pesos de pesca, he utilizado un poco más de 12oz

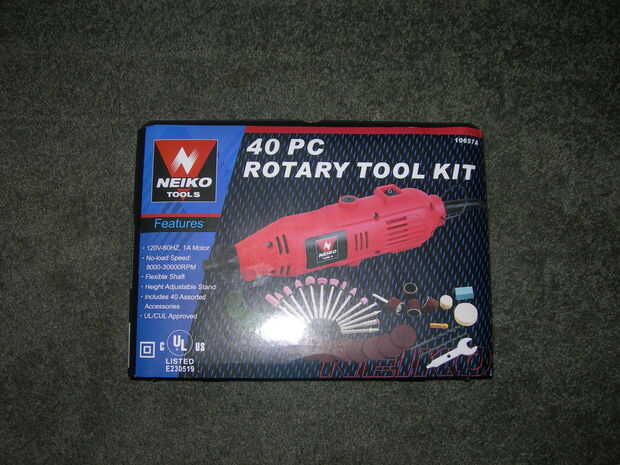

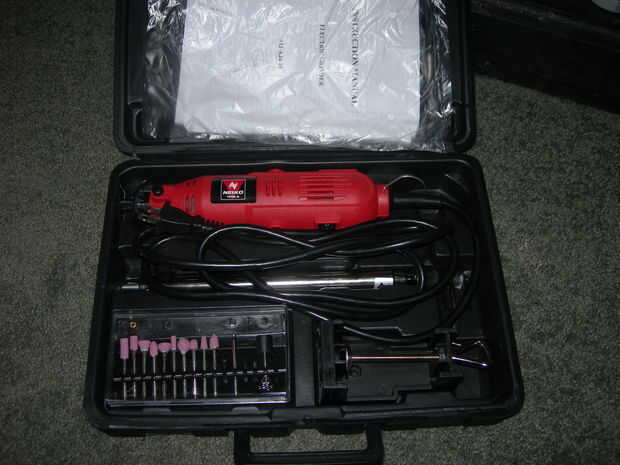

Herramienta rotatoria 'Dremel' estilo - eBay - la parte más cara
4 x patas de goma
Cepillo de dientes viejo para hacer palanca
2 x conectores eléctricos del 'Bloque de Chocolate'
18 "x 1/16" diámetro alambre de alta resistencia 'cuerda', tenía algo de un proyecto que 'no' - no podía soldar alambre de acero inoxidable Teflon cubierto incluso después de que se eliminó la capa

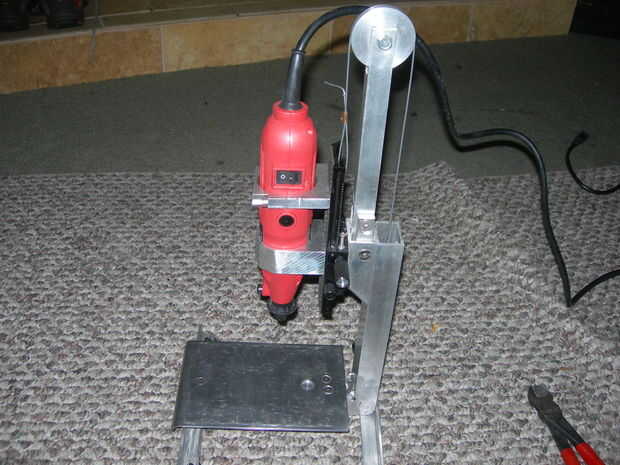

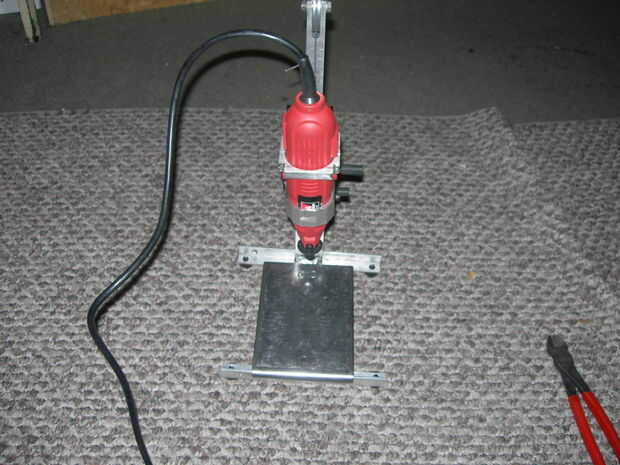

El 99% terminado el artículo para que veáis como se ve es en la parte superior
Es probablemente mejor 'Dremel' clon y macro enfoque rejilla antes de cortar nada
Cuando usted sabe la longitud de la herramienta rotatoria y rejilla de enfoque macro 'Fotomate', puede comenzar a realizar algunas medidas de corte caja sección ángulo pedazo.
