Paso 6: cableado

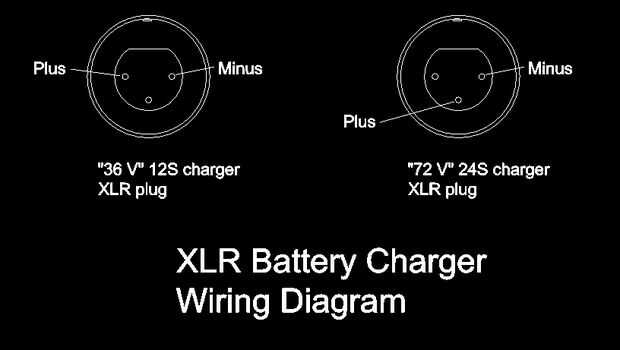

Muchas bicicletas eléctricas utilizan enchufes de "Micrófono" XLR como enchufes de carga. La forma común de estos cables se muestra en el esquema adjunto - pin 1 y 3 se conectan a la fuente y pin 2 no está conectado.
Si utiliza el mismo esquema y olvidar, enchufar mi cargador 82 voltios de una batería de V 40 daría lugar a que toda la magia humo fuera de la batería y luego los frijoles mágicos dentro de ningún trabajo más largo. (sí, es broma de un electricista viejo.) En otras palabras, Kaboom! El cargador de 82V utiliza los pines 2 y 3, y el pin 1 no está conectado, por lo que sería seguro para esto enchufar la batería mal - nada pasaría.

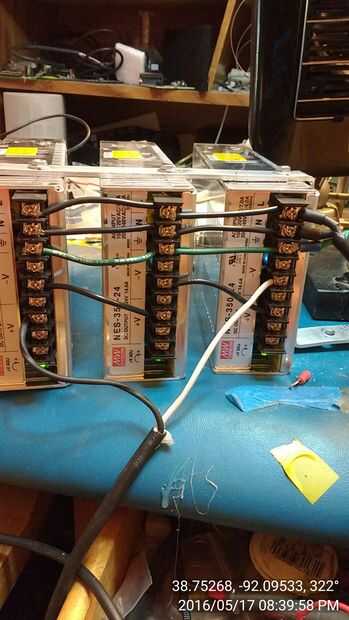

Los terminales de 120V (¿Recuerdas a Coloque el interruptor de voltaje de 120/240 120 v? o 240 si ese es tu sabor?) están claramente marcadas. Vienen con una cubierta aislante, cubrí con una capa extra de aislamiento (pegamento caliente, que es realmente un muy buen aislante pero también es extraíble) por si acaso. El lado de baja tensión está conectado en serie. Doble comprobar el cableado con un voltímetro - y que la polaridad en el conector macho es el mismo que el conector hembra. Hacer esto tres veces, arruinando este paso sería malas noticias. Utilice alambre había clasificado por lo menos 15 amperios - #14 mínimo.

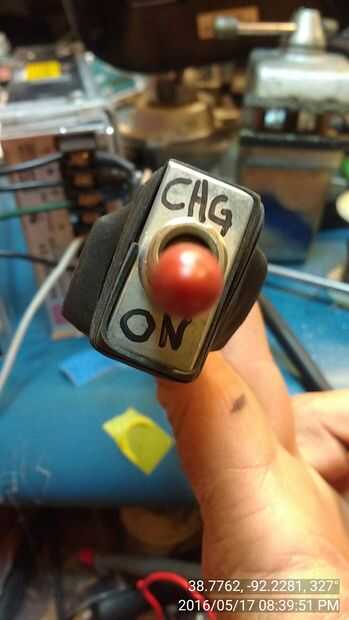

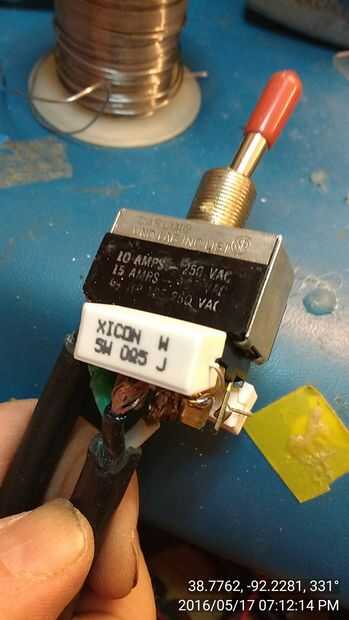

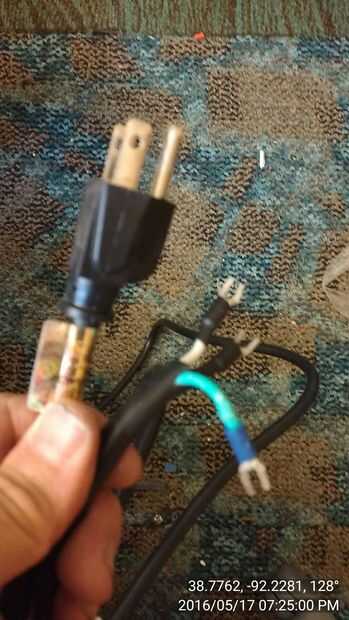

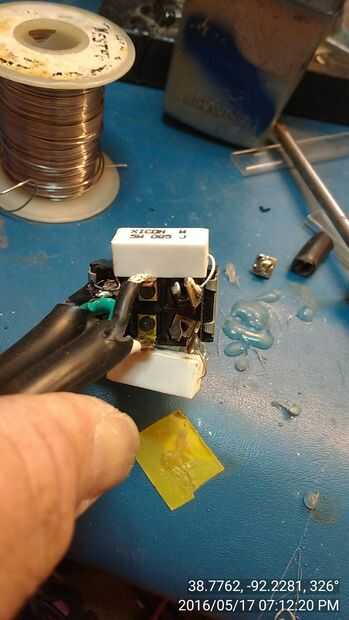

Añadir un cable y un interruptor. He utilizado un interruptor de tres posiciones fuertes. Estas fuentes de alimentación tienen una fuerte corriente de - 40 a cada uno - cuando está enchufado. Que es un 3 X 40 = 120 oleada amp para una fracción de segundo - lo suficiente atenuar las luces en mi banco. Esto podría soplar un interruptor - si estás en el camino, rogando por una carga, y se sopla el interruptor, que sería vergonzoso. Este tipo de sobretensiones definitivamente falso activará una toma de corriente de falla a tierra. Pongo un par de resistencias de 5 vatios de 5 ohm en serie con la alimentación de 120V en una posición de interruptor. Esto me permite cambiar estas resistencias en un par de segundos, a continuación, ponga el interruptor completo en después de la oleada. Aislar cableado expuesto todo con cuidado, o arreglarlos en su caja para que los terminales no se puede tocar.
