Cargador eléctrico de la bici de decir bien alimentación (4 / 8 paso)

Paso 4: Ajustar la corriente de

Aquí está la parte más delicada: ajustar la corriente de tu fuente de voltaje más alto.

Escoge la oferta que tiene el voltaje más alto. Calcular la corriente máxima basada en la clasificación de potencia y el voltaje ajustado. Tengo una fuente de 350 vatios y proporciona 32,8 voltios, por lo que mi actual debe ser no más de 350/32.8 = 10,67 amperios.

Algunas fuentes bien significa poder, el S-350 por ejemplo, tienen una resistencia que puede ajustarse para limitar la corriente. No esta uno. Estas fuentes no son corriente ajustable, y hay no práctico R33 hack para ajustar la corriente máxima. Estas fuentes utilizan un Controlador de modo de corriente de LM3845 como el corazón de la fuente de alimentación. Este chip compara la caída de tensión en una resistencia de sentido fijo a un 1.0V referencia interna, en lugar de un divisor de tensión, para fijar la corriente máxima.

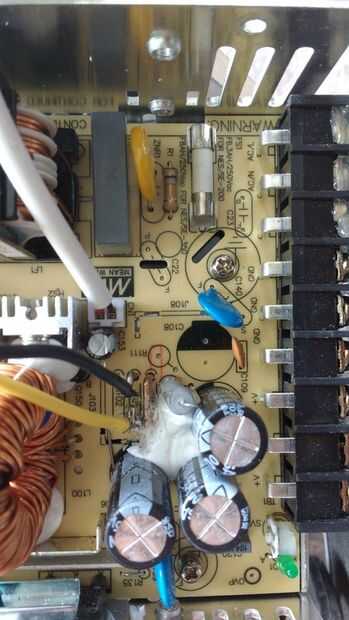

Afortunadamente, la resistencia fija sentido es fácil de identificar. Consiste en dos cables de puente gruesos prominentes, pie 1cm fuera del tablero, cerca de los terminales de alimentación. Un indicador clave es estas resistencias muestran casi 0 ohmios a la fuente de alimentación negativa terminal - y la hoja de datos de LM3845 indica que es resistencia de sentido debe ser conectado a la fuente negativa. La corriente máxima en el NES-350-27 (versión 27V) es de 13 amperios. Tuvo que dar vuelta los voltajes a 25-25-32,4 voltios para alcanzar mi 82.4V salida. 32.4V y 13 amperios, sería producir 421 vatios en la mayor fuente de tensión, lo suficiente para quizás lo queme o hacer que entran apagado térmico. La corriente debe ajustarse hacia abajo para lograr que permanezca dentro de especificaciones de potencia nominal. Las dos fuentes de 24V, ajustadas a 25 voltios de salida, sería dentro de límites seguros en esas corrientes.

Puesto que hay dos resistencias de sentido, una manera simple de reducir la salida actual es recortar una de las resistencias. Esto corta la corriente máxima a la mitad. Hice 2 ohm alta potencia resistencia carga de algún alambre de nicrom y cerámica tuve que poner a prueba la idea. Efectivamente, con una carga, podría producir 12,5 amperios máximo, pero con un sentido resistencia cortar, sólo 6,25 amperios. Lo que realmente me gustaría es de unos 10,5 amperios para mantener dentro de las especificaciones de potencia.

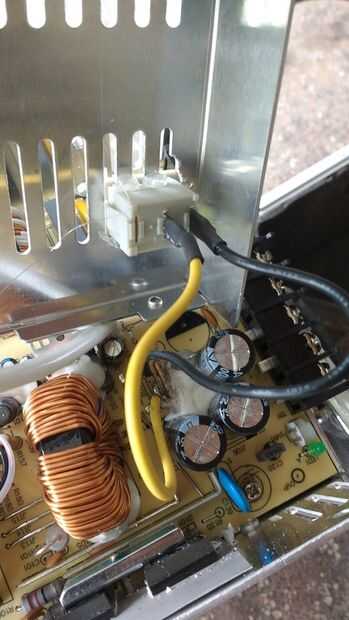

Después de estar jugando con las resistencias de sentido un poco, me di cuenta de que una longitud de 6" de alambre #22 en lugar de una resistencia de soldadura ajustada la corriente max muy bien al menos 11 amperios. Entonces tuve la brillante idea de poner un interruptor en medio de este cable ga 22. Interruptor cerrado - amperios de cargador rápido 11. Interruptor abierto - lento agradable batería cargador 6 amperios. Carga más lento puede aumentar la vida de la batería, más rápida podría llegar por la carretera en un sujetador sin necesidad de esperar alrededor de todo el día.
