Paso 4: Modificar el Joule Thief que puede actuar como un cargador de baterías

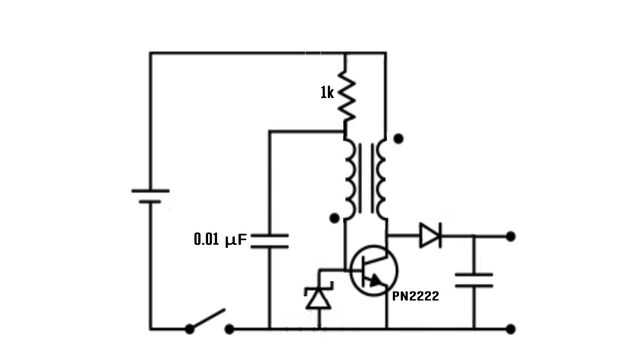

Para hacer un cargador de baterías, hice unos cambios en el diseño estándar del ladrón de Joule.
En primer lugar he añadido un condensador al nodo entre la resistencia y la bobina de primera. Esto ayuda a estabilizar un poco la salida.
Luego he añadido un Diodo zener en la base del transistor. Esto ayuda a proteger el transistor de sufra daños por picos de voltaje. La ensambladura de la emisor-base es el punto más débil del transistor. Mayoría pequeños transistores de NPN tendrán una tensión emisor-base permisible máxima de 6 voltios o menos. Así que he añadido un Diodo zener entre la base y el colector del transistor. El diodo impide que la Unión base emisor ser revertido parcial. Sería
A la salida de la segunda bobina, he añadido un diodo. Esto permite que la tensión de salida pasar a través, pero previene la electricidad de la batería drena a través del transistor.
Los condensadores y el Diodo zener también ayudan a proteger el transistor de puntas de alta tensión que pueden ocurrir si el circuito está encendido sin carga. La tensión de la segunda bobina se salta tanto como necesita para ser dado de alta. Si no hay ninguna carga, el voltaje de la bobina puede llegar a más de 60 voltios. Esto rápidamente puede dañar el transistor. El Diodo zener y los condensadores ayudan a limitar estos pico de voltaje.
