Paso 5: Calcular la inductancia de la bobina y creando un circuito LC
Como se muestra en los pasos anteriores y en el vídeo, transferencia de energía puede ocurrir con una frecuencia diferente, que varía entre las bobinas. Pero ¿qué pasa si no eres capaz de ajustar la cantidad de frecuencia para ajustar la bobina? Este problema se aborda mediante la adición de un condensador al circuito de la creación de un circuito LC (soporte L para la inductancia, C la capacitancia). La frecuencia resonante óptima se calcula usando la ecuación como se muestra en la imagen 1. L por la cantidad producida por una bobina de inductancia y es un número determinado dependiendo de sus dimensiones se miden en Henry. C es la cantidad de capacitancia dependiendo el condensador elegido medida en Farad.

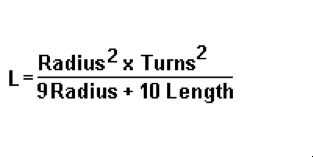

L se calcula utilizando una fórmula (como se muestra en la imagen 2 y 3) que tiene en cuenta las dimensiones de la bobina. A fin de facilitar una calculadora basada en internet se puede utilizar como este: http://www.66pacific.com/calculators/coil_calc.as...
Nuestras bobinas tenían una inductancia de 50 Microhenrio (uH). Fácilmente se puede calcular la inductancia de la propia bobina. Un gran desafío es determinar con exactitud la cantidad de inductancia de una bobina casera. Puesto que es difícil conseguir los cables para alinear perfectamente, la cantidad de inductancia puede ser algo fuera de sus cálculos, porque en realidad la bobina puede parecer un poco más sucio.
Después de saber la inductancia de las bobinas, puede crear un circuito LC mediante la inserción de un capacitor de su elección, como en la imagen 4. La elección del condensador tendrá una influencia en la frecuencia de resonancia, como se muestra en la imagen 1.
En caso el cálculo anterior la resonancia óptima real que se midió fue de 67 kHz, poniendo el 58 kHz (como se calculó) bien dentro de la gama de la frecuencia de resonancia, que oscilan alrededor de 35 kHz a 99 kHz en este caso.
¿Por qué es importante?
Dentro de nuestra instalación estamos haciendo uso de un generador de funciones y como demostró que hemos utilizado para encontrar la frecuencia resonante por ensayo y error. En los regulares y la mayoría aplicaciones de prototipado no tienes un generador de funciones o similares que es capaz de regular la frecuencia disponible. Por lo tanto esto permite, seleccionando el condensador adecuado con sus bobinas, para que coincida con la frecuencia de resonancia con la frecuencia de entrada de su sistema.
Reemplazar el generador de funciones
En caso de no tener un generador de funciones disponible puede hacer un circuito simple con la que eres capaz de reemplazarlo. El circuito utiliza un transistor para convertir la corriente directa en corriente alterna. Los componentes de determinan la frecuencia de la entrada y por lo tanto es importante escoger bien. Con posterioridad a la frecuencia producida por el C.C. al circuito de corriente alterna el condensador adecuado debe seleccionarse.
