Carga inductiva: un enfoque simple (TfCD) (3 / 5 paso)

Paso 3: Construir el circuito

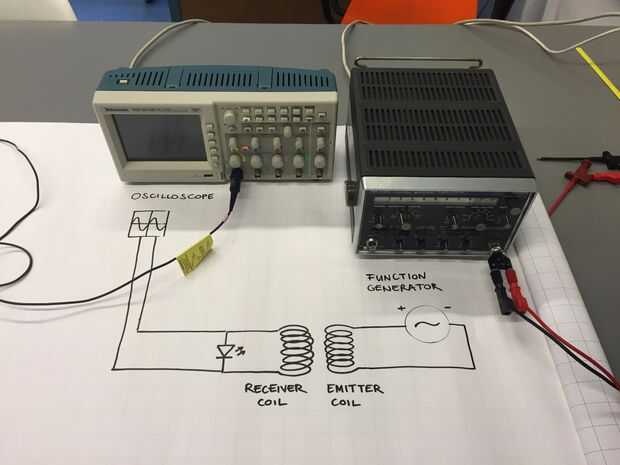

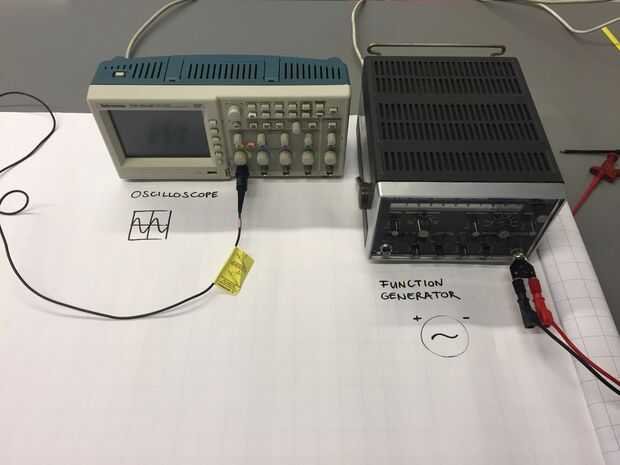

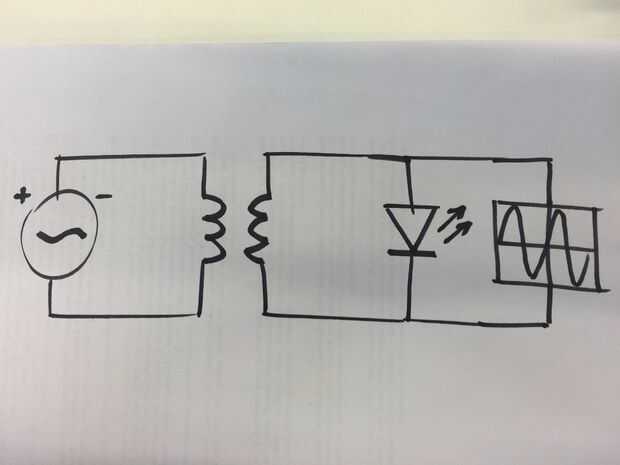

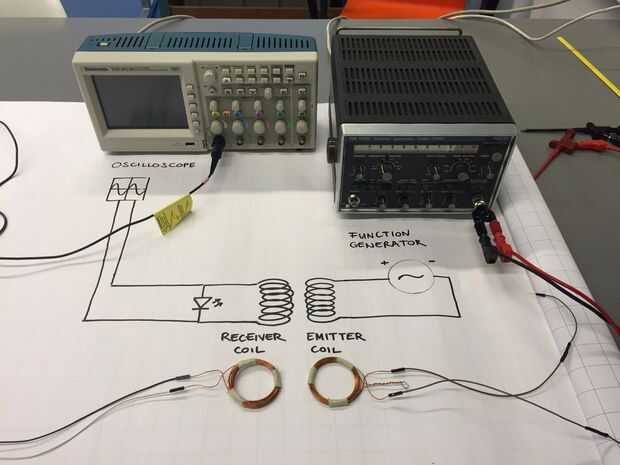

Técnicamente hablando, se crean dos circuitos: el circuito de bobina emisor y el receptor. El circuito de la bobina del emisor es muy simple y consiste en una bobina, conectada con el generador de funciones. Conecte la bobina a los dos cables y conectar estos cables para el generador de funciones. Asegúrese de que la configuración en el generador de funciones es correcta (CA, onda senoidal). El circuito de la bobina del receptor consiste en la bobina, conectada a un LED y el osciloscopio para ver la frecuencia recogida por la bobina del receptor. Este circuito del receptor se cierra sin una fuente de energía directa, es conocida como la bobina auxiliar.
