este instructable le mostrará un circuito poco aseado para generar PWM (Pulse Width Modulation), que es rápida y fácilmente construida de componentes que pueden estar en tu colección ya!
Lista de partes:
- 1 x 555 temporizador IC
- 1 x 100K Pot lineal
- 1 x 100nF condensador (cerámica o propileno)
- 1 x 10nF condensador (cerámica o propileno)
- 2 x diodos de pequeña señal (1N4148/1N5818, etc)
- Una fuente de alimentación de 12V DC

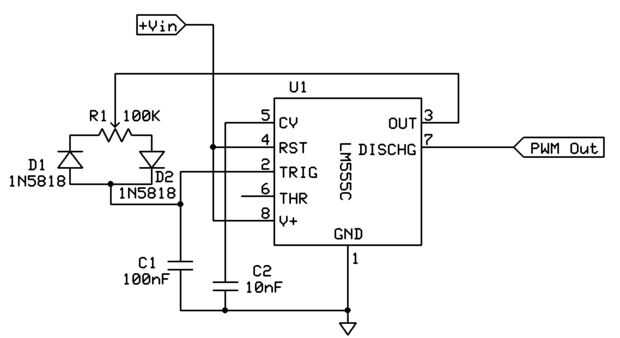

La frecuencia de la salida depende de los valores de R1 (el pote) y C1. Si necesita una frecuencia específica, se puede trabajar utilizando la siguiente fórmula:
Frecuencia = 1.44 / (R1 * C1)
Para manejar cargas inductivas (motores, solenoides etc.) se recomienda añadir un transistor/MOSFET en pin 7 (salida PWM) - no olvides un diodo de rueda libre si lo haces!
Si usted requiere ajuste más fino del PWM de salida siempre puede Agregar un pote de bajo valor en serie con R1 (sugeridos valor es ~ 5K lineal).
