Carga de la batería de iones de litio (7 / 7 paso)

Paso 7: Prueba #1

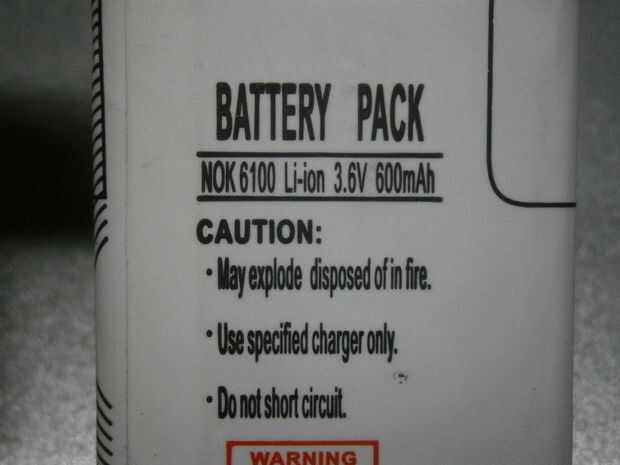

Como una primera prueba, estoy goung para cargar una batería de 600mAh, soy goung cargar a 0,5 C seguro.

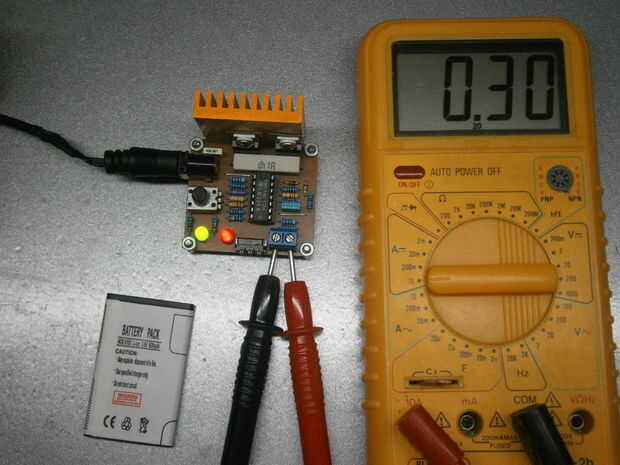

En primer lugar, conectar el multímetro a la salida y gire el dial a actual en el rango de 10A. Enchufe el cargador y girar el potenciómetro hasta que la corriente de salida es la mitad de la capacidad nominal de la batería, en mi caso, 0.3A.

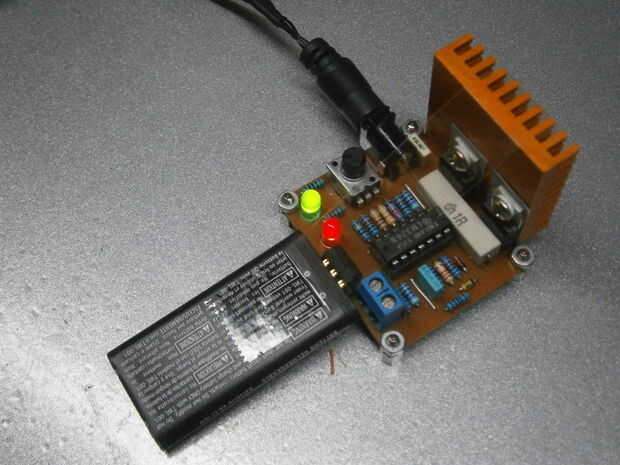

A continuación, conecte la batería al cargador y tener cuidado con la polaridad, en mi diseño de circuito, el pin positivo es a la derecha de los conectores.

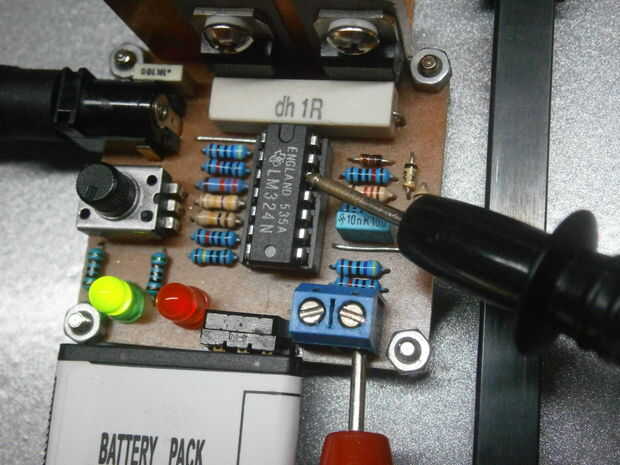

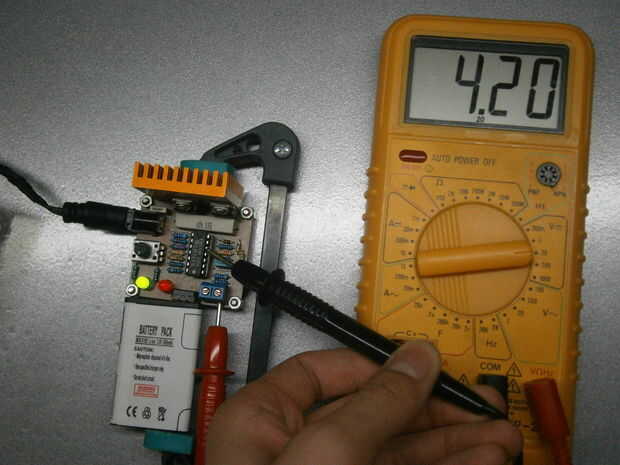

He probado los 4.2v referencia debajo de VCC, y como se en las fotos, es un perfecto 4.2v referencia.

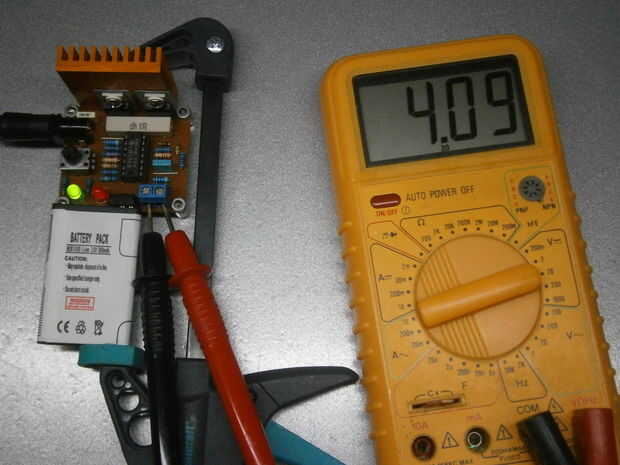

Cuando empecé a cargar la batería, tenía una tensión de circuito abierto de 3.1v, tan bastante vacía. Sobre una hora y media más tarde, la batería tenía una tensión de 4.09v, estaba a punto de entrar en la etapa constante del voltaje.

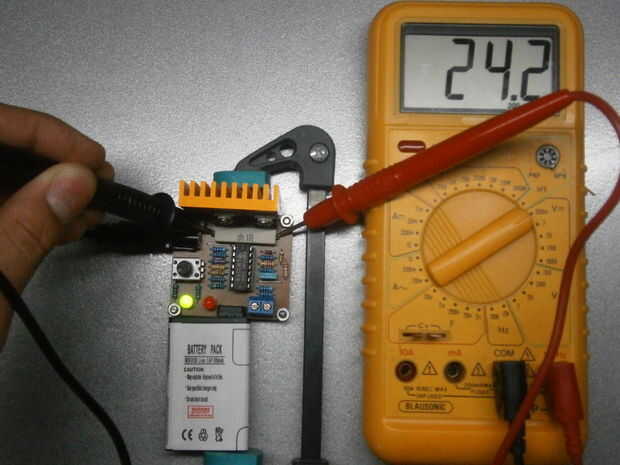

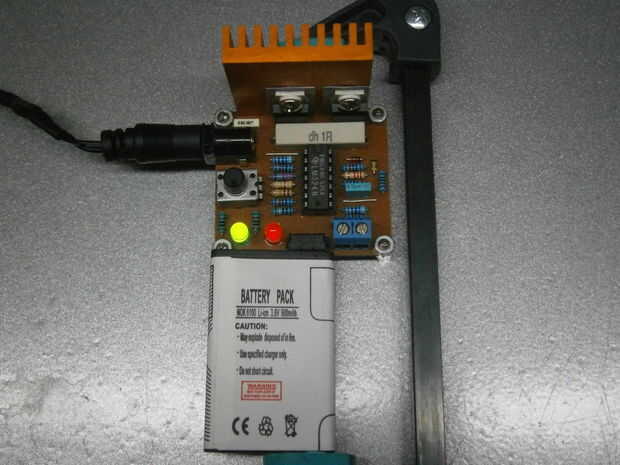

Una hora y media después, vi que el LED era amortiguar, por lo que he comprobado la corriente a través de la caída de tensión en la resistencia de sentido, la corriente era sobre 24mA, que es menos del 9% de la inicial 300mA. En ese momento la batería fue cargada completamente.

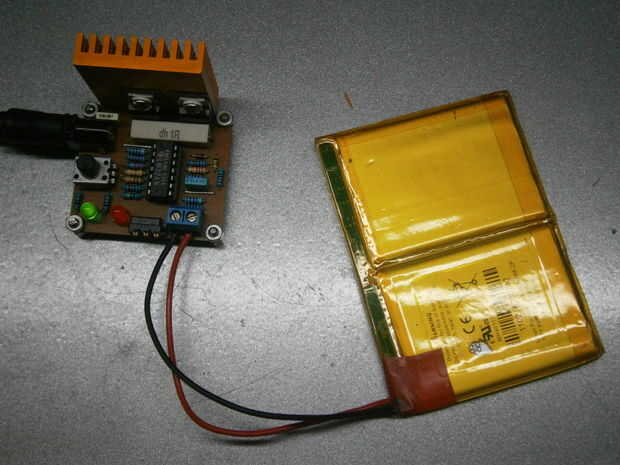

Este cargador funciona muy bien, lo he probado con la batería de 600mAh, una batería DSI 840mAh, una pequeña pila de reloj de 200mAh y una batería de 4000mAh tableta. Todos tomaron alrededor de 3 horas para cargar completamente, 4Ah uno tardó un poco más, pero sólo porque el cargador se limita a 1.6A, y que es un índice de carga C 0,4.

Me esperanza este instructable es útil para todos los fabricantes hacia fuera allí comenzando a utilizar las baterías de li-ion, buen almuerzo con todos tus proyectos!

Si no entiendes algo o si necesita información más detallada, no dude en preguntarme, todo lo que pueda responderé.

Si usted encuentra este instructable útil, por favor vote para el desafío de Epilog, diseño verde y concursos pilas.
