Campana de bronce USB reloj llamativo (con Arduino) (3 / 8 paso)

Paso 3: Piezas necesarias


-Arduino (el mío es un "Duemilanove" con un chip ATMega 328. Debe hacer cualquier otra Arduino.
-Algunos 100mils breadboard para alojar la campana de bronce «escudo», como se llama hardware a Arduino.
-Un relé de 5V pequeño. Esto deberá ser hackeado en un badajo de campana eléctrica.
-Un transistor NPN de baja potencia. Usé un 2SC1815 desechado de un VCR.
-Una resistencia de 1000 Ohm. Desechado del mismo vídeo.
-Un pequeño diodo (1N4148 es la más probable a ser desechada desde cualquier lugar)
-Tira de 100mils espaciados conector Berg
-Pequeño/mediano/grande/muy grande campana de bronce. Depende del tamaño del relé (badajo) y cuánto molesta quiere este aparejo para ser. La chapaleta debe ser fácilmente desmontable, mejor si está enlazado su extremo dentro de la campana.
-Un tornillo largo convenientemente para caber el hilo dentro de la campana
-Algunos fino alambre de acero por el badajo
-Cianocrilato o equivalente de secado rápido, pegamento fuerte
-Pequeña tuerca y el perno para completar el badajo
-Herramientas: alicates, cortadores pequeños, soldadura
-Negro/color de papel y papel pegamento si desea agregar un poco refinamiento.
-También necesitarás un PC ejecutando los programadores Arduino kit, disponible gratuitamente en http://arduino.cc y procesamiento kit de desarrolladores de forma gratuita en http://processing.org
Cable - USB

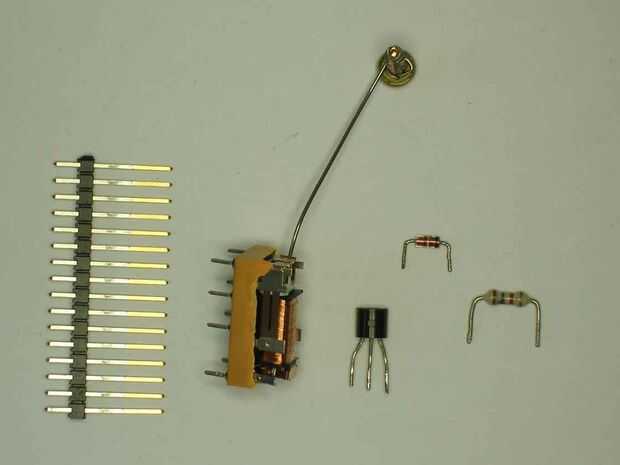

En la foto los componentes electrónicos. El relé de naranja no es el que finalmente usado.
