Campana de bronce USB reloj llamativo (con Arduino) (6 / 8 paso)

Paso 6: Completar el circuito

El circuito es muy simple: la salida de un transistor solo es conducido por uno de Arduino. El transistor conduce a su vez el relé cuyo anclaje móvil se modifica en una chapaleta más grande para golpear la campana.
El perno tiras contribuyen a mantener el Consejo constante en su Arduino. Utilicé un poco más de lo realmente necesario.
Arduino está conectado a la PC a través de un puerto serial emulado por un interfaz del USB, es decir, un regular cable USB Conectando la placa de Arduino y la PC se ve realmente por ambas partes como un enlace serial.
Proceso se ejecuta en el PC y Lee hora de PC cada segundo. A la hora y media hora envía una cadena de caracteres "#" a través del puerto USB/serial, el número de caracteres "#" es el número de huelgas de la campana.
Arduino está conectado en el otro extremo del puerto serial y recibe la cadena de caracteres "#": simplemente hay que contarlas y conducir a uno de su salida una vez por huelga digital.
Viene ahora la parte de hardare soldadas: la salida de Arduino conduce un transistor que a su vez conduce el relais cuyo anclaje móvil se modifica en un badajo. Simple como suena.

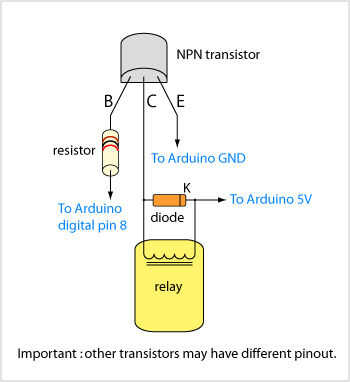

El circuito es el siguiente:
El transistor NPN tiene tres pines, no deben ser intercambiados: transistores diferentes con diversos pinouts.
Los límites de resistencia de 1000 ohmios la corriente en la Base del transistor, el diodo en la bobina del relé es necesaria preservar el transistor de puntas de tensión grandes inverso generado por el relé cuando se abre. El diodo tiene una polaridad, buscar el anillo negro en su cátodo.
Se necesitan sólo tres conexiones con Arduino.
En caso de utiliza un gran realay, sería necesario un transistor de mediana potencia y se necesitaría una fuente externa para el circuito siguiente. En este caso conectarse solo GND de Arduino y "a Arduino digital perno 8". BW, en cada placa de Arduino respetable, el nombre de pin están claramente marcados en los conectores, no puede estar equivocados.
