Camiseta LED Matrix (4 / 7 paso)

Paso 4: coser

Los LEDs:

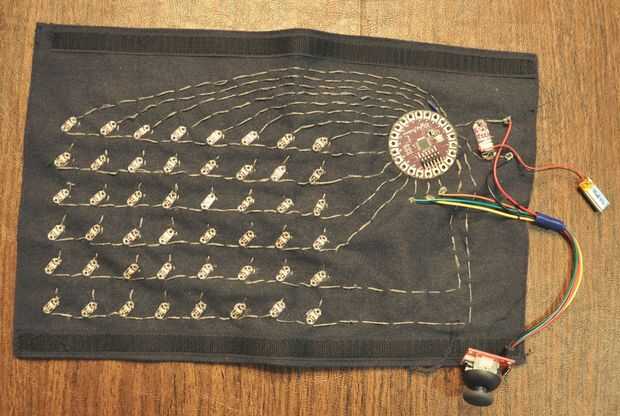

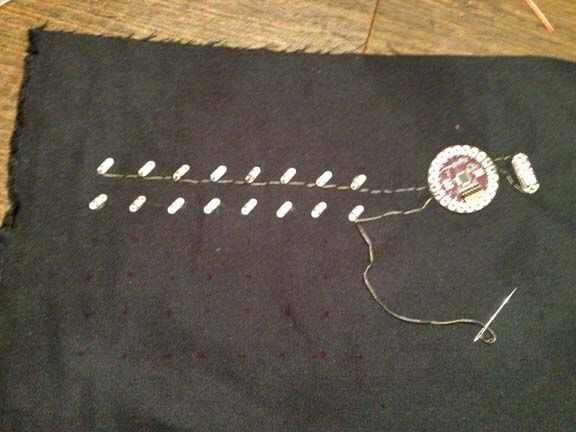

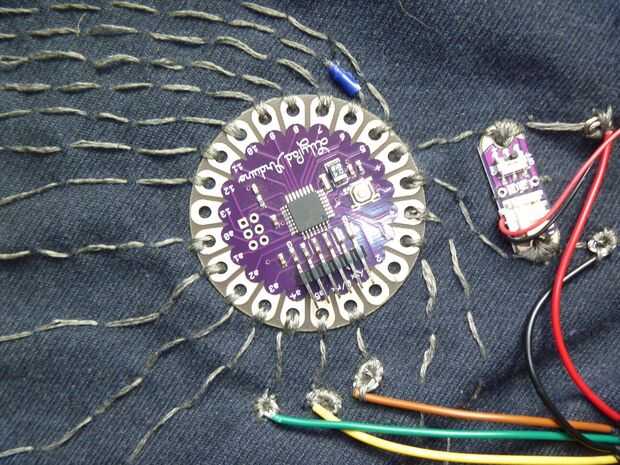

Al conectar el LED, empezamos a coser las primeras dos filas con el hilo conductor - bucle varias veces a través de cada ánodo de LED para garantizar una buena conexión. También se adjunta la fuente de alimentación para el "+" y "-" pasadores en el Arduino. El hilo conductor es bastante grueso, así que utiliza una aguja con un ojo grande. Utilizamos una simple puntada para coser las filas sobre todo en la parte superior de la tela, planea cruzar las columnas en las filas para evitar cortocircuitos. Al atar apagado el hilo al final de una fila o columna, he atado un nudo pequeño y utiliza una gota de pegamento para tela sobre el nudo, por lo que podría recortar el hilo cerca del nudo sin riesgo de colapso. Antes del resto de las filas de la costura, cosió dos columnas y corrió una prueba en los circuitos completados con cuatro LEDs. La prueba funcionó bien, así que había pegado al resto de los LEDs y había cosido el resto de las columnas. Escribí un programa simple para encender cada LED a su vez, y periódicamente probamos los LEDs que hemos cosido para asegurarse de que las conexiones eran buenas y no hay cortocircuitos. Cosió el tablero de suministro de energía con la batería de LiPo para la tela y cosió la conexión a la Arduino LilyPad. Nos hiere para arriba con pernos {A0, A1, A2, A3, 3, 4} de los ánodos (columnas) y pins {5, 6, 7, 8, 9, 10, 11, 12, 13} para los cátodos (filas).

El Panel de la tela:

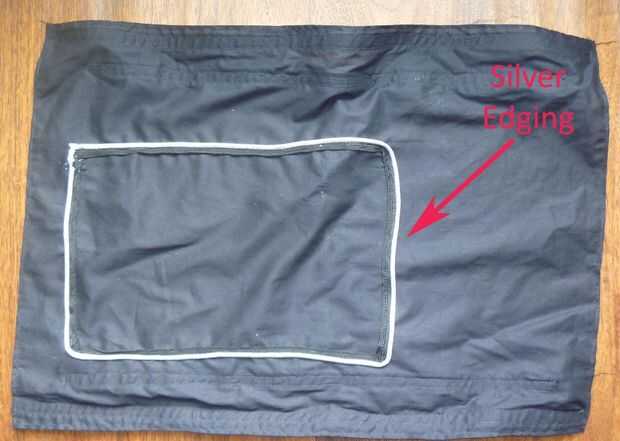

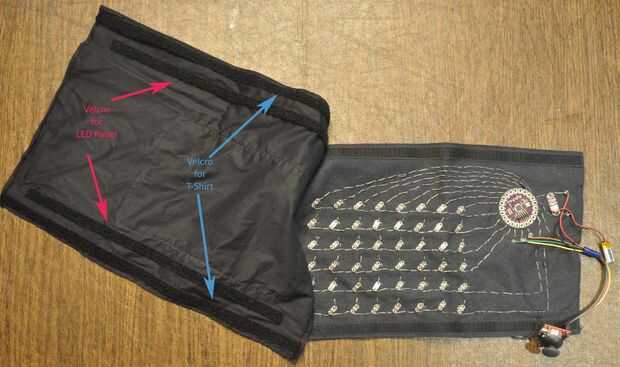

Hasta ahora, habíamos hecho todo cosido a mano con hilo y aguja. Para esta parte siguiente, llevé mi máquina de coser. Después de todos los circuitos fueron cosidos en el panel de la tela del dril de algodón, dobladillo de los bordes del panel de pulcritud y coser las tiras de Velcro en el borde superior e inferior de la parte delantera de la tela del dril de algodón. Luego cosí una tapa para la matriz de LED de pura tela, colocar dos conjuntos de tiras de Velcro en el panel de cubierta para enganche en el Velcro de la matriz de LED. Esto permite que el LEDs brille a través del panel de cubierta mientras que ocultar el trazado de circuito. Me ha pasado a tener unos bordes plata en mi caja de costura, así que cosí una "ventana" rectangular en el panel de la cubierta alrededor del área que cubre los LEDs. Esto hizo hincapié en el panel de LED y le dio unos límites visibles.
