En cascada 8 x 16 rgb led matrix

en este proyecto hice matriz de led rgb de 8 x 16 en cascada y su controlador.

18F2550 de microchip se utiliza para su soporte USB.

Leds RGB son conducidos por 74hc595 shift registros con resistencias.

Para datos de configuración y animación; Eeprom externa 512 de 24 C se utiliza.

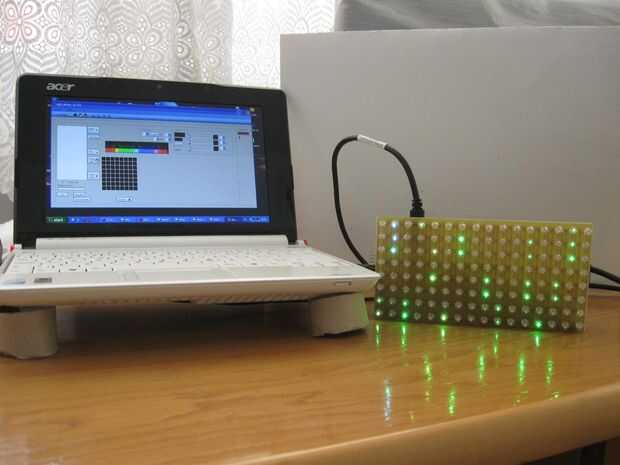

Datos de configuración y animación creados por interfaz gráfica de usuario (gui) en el equipo y transfirió a eeprom por USB

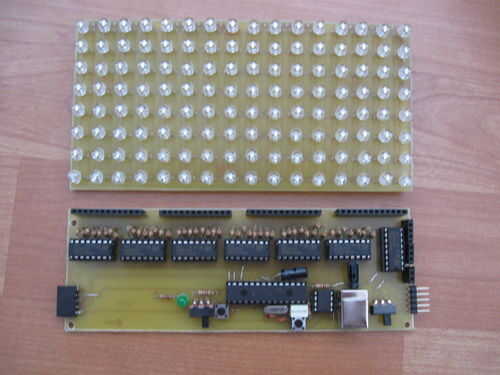

Hice mis módulos de matriz rgb led tamaño de 8 x 16 píxel. Y puede hacer más área de pantalla.

Etiquetas: USB, Pantalla, Matriz de LED RGB
