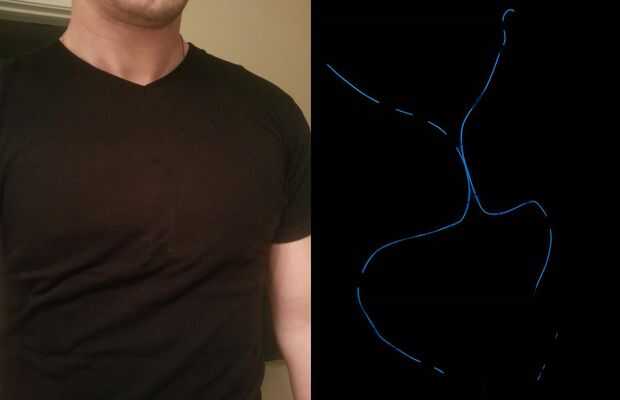

Este proyecto fue creado para una clase de mina: mi profesor de un curso de diseño FPGA ofrece crédito adicional a los que vinieron a clase vestido con un traje de Halloween. Como Ingeniero de cliché, estoy terriblemente introvertido y no le gustaba vestirse en trajes demasiado; sin embargo todavía quería crédito adicional. Pensé que sería genial hacer mi traje oculto a simple vista, entonces en cualquier momento podía controlar la salida.
A partir de ahí, empecé mi diseño en un discreto traje inspirado de material reciente que fue cubierto en esta clase: SR cierres.
Objetivos
- Para el proyecto a bajo costo
- Para hacer el traje imperceptibles para la mayoría cuando no enciende
- Para controlar la salida del traje de alguna manera misteriosa
Formación técnica en seguros SR y 555 temporizadores
SR cierres o chanclas, son una forma penetrante de memoria de la computadora. Constan de dos puertas NOR (NANDs puede utilizarse también), donde las salidas se conectan en entradas de otros también es una entrada de SET y RESET a las NORs.

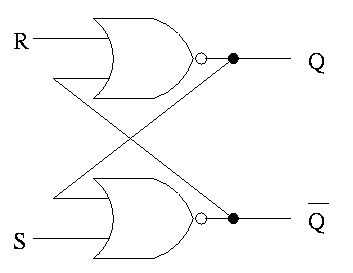

Para ver cómo funciona este Latch SR, véase el cuadro 2. Primero Supongamos que Q es alta y no Q es bajo. En este punto, el Latch SR se considera en estado de"Set". Durante este momento, SET y RESET están bajos. Q alimenta en la más baja ni con S, que baja a no p. no Q los feeds en el más alto ni con RESET. Dos mínimos NORed salida juntos un alto q y así se queda. Se puede ver sin hacer nada para restablecer o establecer, el flip flop conserva el valor de Q. Siga la imagen si RESET fue traído alta y SET me alojé baja. Q iría bajo y Q no iba alto. Hacer RESET a baja. Q persistirá en su estado bajo.
Para emular esta Latch SR, se utiliza un temporizador 555. Un 555 temporizador es un adorable CI poco creado por Texas Instruments que pueden conectarse de diversas maneras para diversas funciones. Una función relevante es conocida como "Modo biestable". En este modo, el temporizador 555 se conecta a 2 botones (llamados gatillo y Reset) con 1 salida. Cuando baja el botón de disparo, la salida va alta y se mantiene alta. Cuando baja el botón de Reset, salida baja y permanece baja. Suena como un Latch SR, ¿no?
Si usted está interesado en más información sobre el temporizador 555, visite: que es donde aprendí sobre el temporizador 555.
