Cambiar un interruptor de encendido sin quitar el tablero de instrumentos (7 / 8 paso)

Paso 7: El interruptor

Eliminado de la muestra de fotos 1 del interruptor visto desde el frente, pero con el cilindro de la cerradura. Observe los dos brazos con mangas metal roscados para recibir los tornillos de montaje. El interruptor hacia la izquierda solo un poco. La manga roscada inferior estaría en 6:00 y el superior a 2:00 en el lugar.

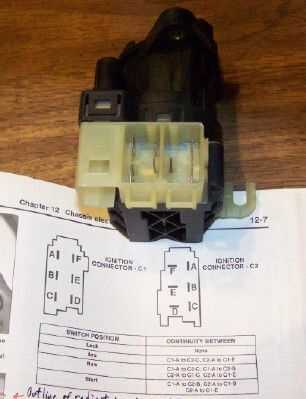

Ver la 2 º foto para una vista de la espalda y la parte inferior del interruptor. Los dos arneses de cableado y el cable del dispositivo de seguridad adjuntar aquí. A pesar de que he pulsado los lanzamientos en los arneses de cableado, ambos eran muy difíciles de eliminar, sobre todo en el espacio confinado detrás del tablero de instrumentos.

La foto 3 muestra las lengüetas de metal en cada uno de los conectores de mazo de dos en el interruptor. El siguiente diagrama es el manual de Haynes. No todas las posiciones de pestaña se muestra en el manual están llenos de una lengüeta metálica. La tabla dice que conjuntos de fichas deben tener continuidad en las diferentes posiciones claves. En mi anterior Instructable vinculado en la introducción mencioné una prueba en el panel de fusibles por el cual decidí que el interruptor de ignición era buena. Sin embargo, cuando he probado el interruptor utilizando esta tabla, algunas de las combinaciones de la ficha no la prueba de continuidad. En ese momento decidí que me gustaría gastar el dinero y comprar un nuevo interruptor de encendido.

La tienda de que uso es parte de una cadena. Pude ir a su página web y localice el interruptor de encendido específico que utiliza mi coche y determinar que mi tienda tenía en stock. El precio también fue incluido. Estas cosas fueron bien saber antes de que había quitado bastantes cosas que el coche no arranca.
