Calibre estándar. Hecho en TechShop. Material acrílico de 1/8". (1 / 2 paso)

Paso 1: Galga estándar del alambre. Hecho en TechShop. Material acrílico de 1/8".

Part 1 of 2

* Material: 1/8 acrílico claro
En el TechShop, usamos Corel Draw X 5 para la CAD.
* Utilizamos el cortador del Laser de Epilog 60W y trama
* Tamaño de la pieza: 6 "x 2". Crear el rectángulo de 6 "x 2".  Filete de uso al radio deseado.
* Crear 37 rectángulos 14 a lo largo del borde inferior y 23 a lo largo del borde superior.
* Crear 2 etiqueta de texto 36 a 14 y 0 a 13. Espacio les uniformemente por ahora.

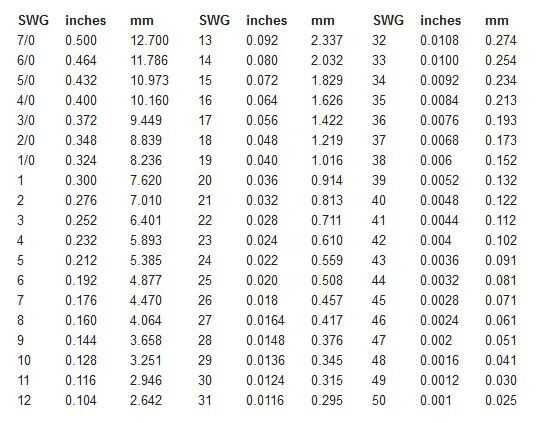

* En cada una de las cajas de hacer el ancho corresponde al ancho pulgadas de calibre usando la siguiente tabla.
* Cuadro de los rectángulos de seleccionar y editar la altura del rectángulo a 0,5 pulgadas.
* En este proyecto, haremos SWG de 0 a 36

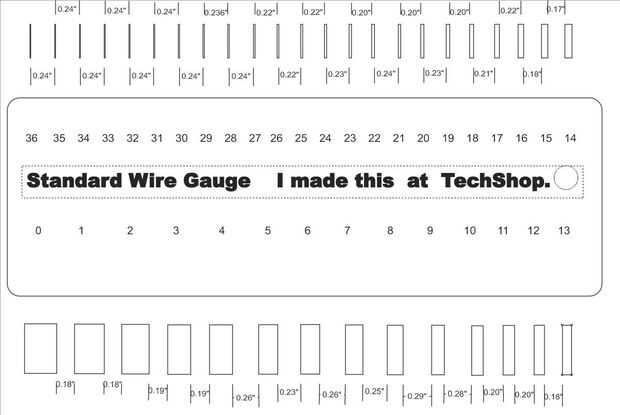

* Utilizar la herramienta de medida para medir la distancia de cada vecino rectángulos como se muestra.
* Crear círculos para cada rectángulo con un radio ligeramente más grande que el ancho del rectángulo.

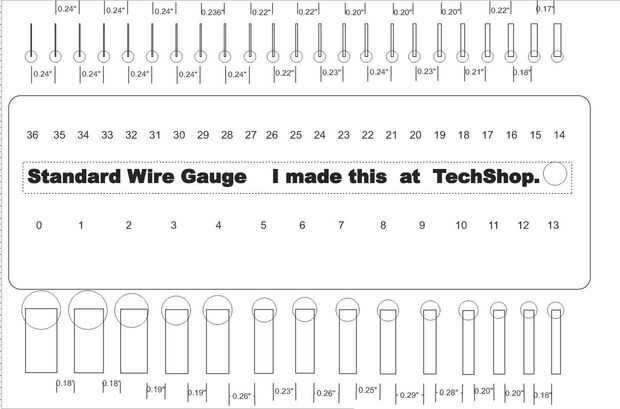

* Coloque los círculos en la punta de los rectángulos como se muestra. Centrado en lo.  Zoom y centro Unido el círculo a su correspondiente punta del rectángulo (como se muestra en la imagen.
* Nuevo espacio el rectángulo y el círculo establece que son los perímetros de los círculos no demasiado cerca de su círculo neigboring. Grupos selectos de la caja y usando la tecla de flecha izquierda o derecha.
* Antes de mover los conjuntos superior e inferior de rectángulos y círculos, retire todas las etiquetas de la medida.  Utilice la tecla seleccione la caja y DEL.
* Utilice la caja seleccionar y mover los conjuntos del rectángulo y el círculo a sus lugares apropiados.
* Seleccione el rectángulo y el círculo y como esquema de rayita.
* Guarde el archivo.
