Calibre estándar. Hecho en TechShop. Material acrílico de 1/8". (2 / 2 paso)

Paso 2: Calibre estándar. Hecho en TechShop. Material acrílico de 1/8".

Part 2 of 2

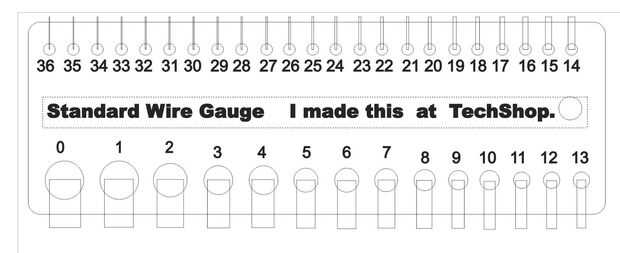

Aquí se muestra el diseño final. No me molesté recortar los cuadrados y los arcos.  Me gusta mi bordes ranura corte cruzado en vez de la cortadora láser girar en las esquinas.  Se ha añadido el agujero sólo después de mi último intento.

Hay muchos ensayos y errores para llegar a este punto. Cometí muchos errores en el camino.  Así que no se rinda fácilmente.

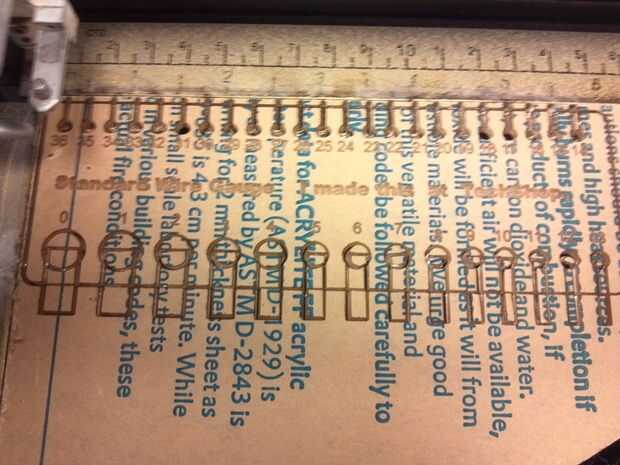

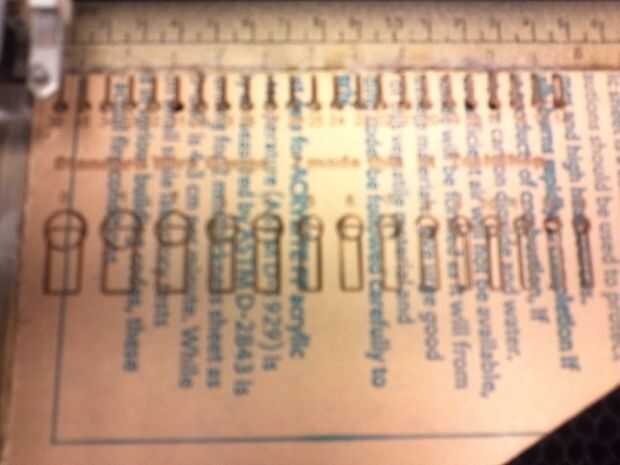

Por ejemplo, los diámetros de los círculos eran demasiado grandes en mi 1 º intento y la parte se interrumpió porque los agujeros eran demasiado entre sí.   Para minimizar los diámetros.  Siempre y cuando los diámetros del círculo están centrados y gire un poco más grandes que la ranura, debe trabajar.  También se maximiza el tamaño final después de algunos intentos.

He probado con parámetros de la máquina
Trama es la mejor en 100/70 velocidad /Power
Vector es la mejor en 90/5/5000 velocidad /Power/Frequency

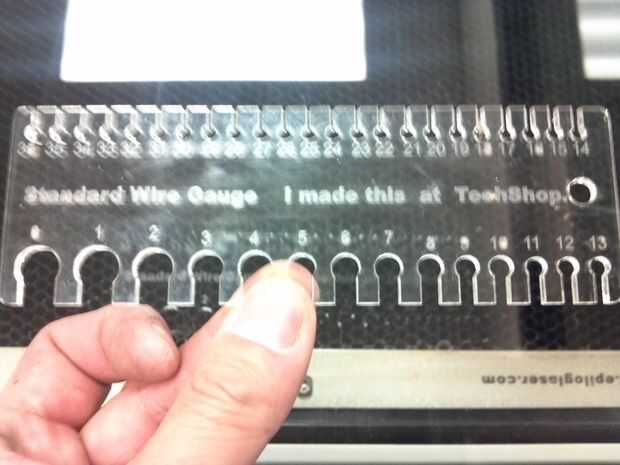

El último paso sería validar exactitud.  Compré uno de acero inoxidable en línea.  Fui a Home Depot cerca y el chico era tan agradable cortar unos 1" las muestras que pude probar.  Puesto que el láser es cortar a través el acrílico, que te gustaría ajustar el boquete orificio de 0.005".  O pedir algunos consejos de los expertos alrededor de la zona.

Puesto que la máquina establecido y la propiedad material real del acrílico pueden variar, pueden variar la ranura real precisión y ajuste.   Por ello se necesita una validación final.

También, encontré que algunas ranuras no fueron muy cuadradas por lo que podría reducir la velocidad o aumentar la potencia un poco más.

Al probar el SWG con varios tamaños de cable, asegúrese de que la probeta de alambre son rectas y el aislamiento despojado limpio.  Alinee el cable en la ranura.  No lo fuerce a entrar.  Suavemente que encajen.

Mantenga las manos, los cables y superficies para preservar la vida de este instrumento.  Después de cada uso, mantienen el calibre en una funda protectora así que no se rompa o lo doble.  Me gusta con estuche duro para anteojos.

En el futuro, trato de aprender a pintar la prueba.  Intenté con pintura de aerosol del coche, pero los resultados no eran buenos.
Rociaron pintura negra después de la exploración pero no funcionó bien.

¡Que te diviertas!  Así es.  Gracias por la lectura.

Siempre es divertido para aprender y crear cosas nuevas en Techshop.  Si te quedas atascado, siempre hay alguien muy gustosos de atenderle.
.

Actualización:
Acabo de recibir mi SGT de acero inoxidable que ordené en línea.  Comparé los resultados con algunas muestras de alambre.  Calibre 14 y agujeros más grandes tienen resultados aceptables.  Para los tamaños más pequeños de la galga, las brechas parecen ser más grandes que los de la SGT de acero. Como era de esperar, algunos puesta a punto es necesaria para tener en cuenta el aumento de la distancia de separación debido al corte por láser.
Gracias por la sugerencia de corte calibre así.  Yo te lo daré una oportunidad.
