Paso 6: Poner todo junto
Enchufe un audífono o hablar con amplificador en el conector de audio de 3mm. Encender el sistema, inserte el papel en la ranura de la puerta de IR y sacar lentamente el papel a través de. Usted debe ser capaz de escuchar la melodía que creó un instrumento que hace. El volumen puede ajustarse girando el potenciómetro grande R1.
Alimentador mecánico
Esto no es necesario para la operación del proyecto. Pero mejoran mucho la experiencia. Garantiza una velocidad constante en el que la hoja de nota se alimenta a través del sensor.
Esta parte del diseño es donde brilla su arte. No soy ingeniero mecánico y tienen una limitada experiencia en diseño mecánico. Sólo administro hacer mina mecánicamente estable. Puesto que la construcción de todo el mundo sería diferente mi diseño estructural no puede caber todos.
Puede que necesite:
- Motorreductor a baja RPM
- Una especie de tubo que se ajusta al eje del motor como rodillo
- Algunos sujetadores

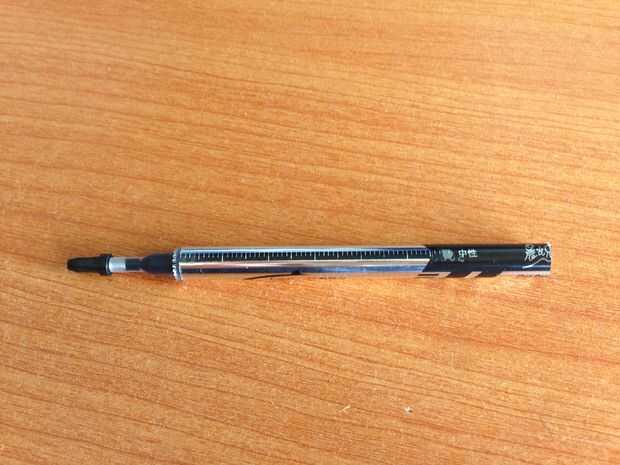

Recogí mi motor de Jaycar electrónica. Tiene una potencia de 6V 30 RPM, tensión correcta y suficiente para nuestra aplicación lenta. Para los rodillos usé dos gran diámetro tinta repuesio de la pluma (8 mm * 80 m m). Puede utilizar cualquier tubo que tiene diámetro interno lo suficientemente grande como para caber en el eje del motor.

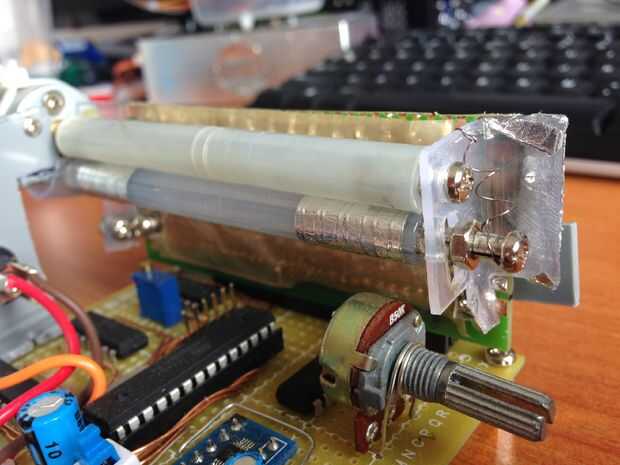

Mi repuesio de la pluma está hecha de plástico, demasiado resbaladizo para tirar el papel correctamente. Así que agregué una capa de calor retráctil tubo para darle un poco de tacto gomoso. Fije sin apretar otro trozo de tubo del repuesio de la pluma misma junto a un motorizado a ejercer presión y mejorar el agarre. Ambos lados de la tubería se acopla al rodillo principal vía elástico plástico y el resorte, como se muestra en la foto. Puede salvar rodillo de una impresora vieja para hacer esta parte mejor y buscar profesionales.
Todo está montado en el tablero con piezas de corte plástico salidas, pernos y tuercas. El motor es en el riel de 5V de la placa principal. De causa usted puede atar con alambre el motor a un regulador de voltaje ajustable para controlar la velocidad a la que se dibuja el papel.
Disfruta de tu música.
