Paso 4: Construcción - placa de circuito principal

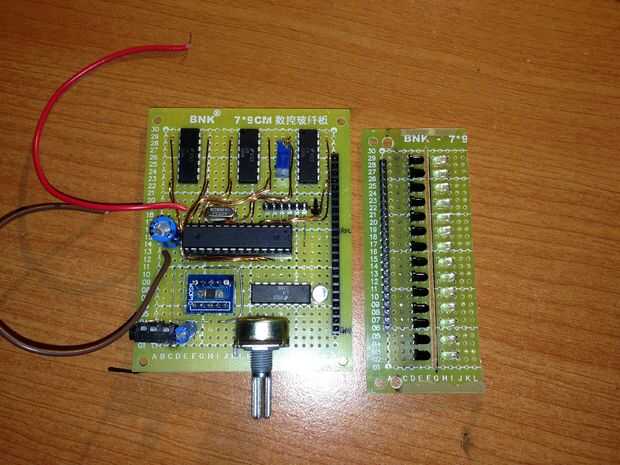

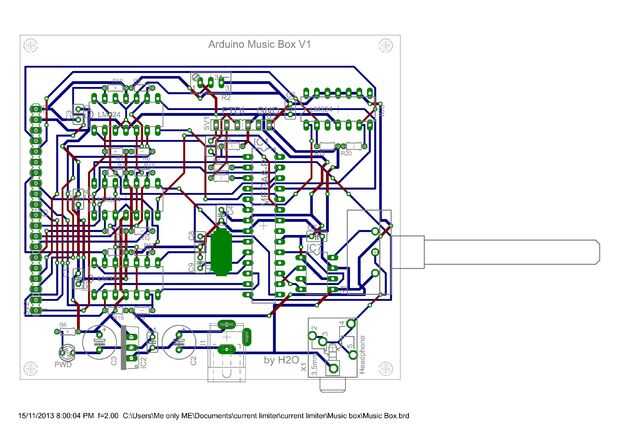

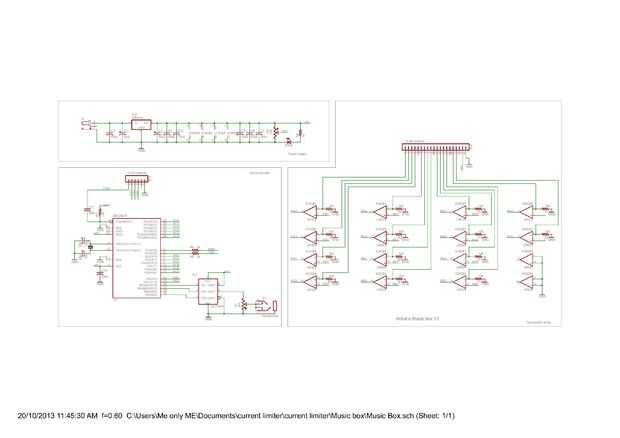

He incluido los archivos EAGLE del proyecto, esquema y diseño de PCB es todo realizado utilizando la versión gratuita. Puede hacer cualquier cambio en el diseño que quieras.
Sintonizar el circuito de
Puesto que estos LEDs IR y fotodiodo barato no se hacen a la tolerancia más apretada, la variación será suficientes para ocasionar algunas falsas detecciones.
Para corregir esto se necesita un multímetro. Conectar las matrices de la puerta de IR a la tarjeta principal y encender el sistema a través de la toma de conector J1. Utilice el multímetro para comprobar el voltaje a través de los resistores R7-R20. Su tensión debe ser más o menos lo mismo. Si uno es superior a la mayoría por sobre 100mV el valor de la resistencia para el LED IR acordando debe aumentar para compensar la diferencia. Si uno es más bajo, entonces baje el valor correspondiente de resistencia debe igualarlo.
Con los arreglos de puerta IR atentos, ahora Fíjese en el potenciómetro para comparadores de tensión. En mi diseño hay solamente un tal pote, todas las entradas no inversora de cada opamp está conectado a este potenciómetro. Este potenciómetro debe ajustarse para que el opamp salidas bajo con un pedazo de papel blanco en las puertas de IR y cuando se presenta un marcada pedazo de papel la salida debería ser alta.
Si lo has hecho todo correctamente, su circuito debería estar listo. Es el momento para la parte más importante de este proyecto.
