Caja de música electrónica desarrollado por Arduino (especie de) (3 / 6 paso)

Paso 3: Construcción - arreglos de puerta IR

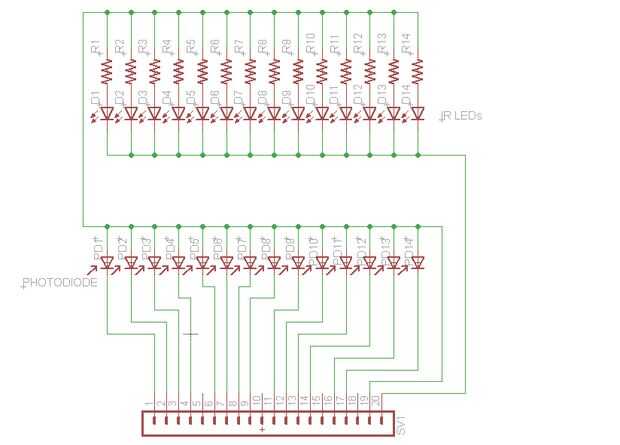

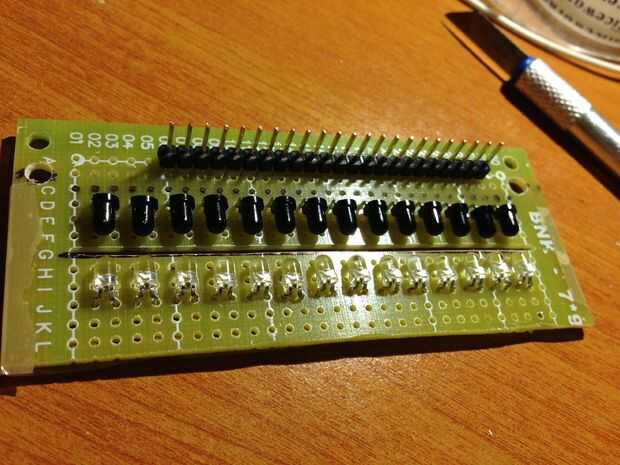

Esto es una pieza muy simple de construir pero absolutamente esencial. La distancia entre los LEDs de IR debe mantenerse constante. Estoy usando una placa proto con una separación de cojín estándar de 2,5 mm, así cada LED es de 5 mm de separación. Una ranura de 75mm se muele entre los LEDs y fotodiodos. Esta ranura permite la hoja de música pase a través y leerse. Este tablero se conectará a la placa principal mediante conectores de cabecera. Una fila de cabecera hombre 20 forma ángulo recto, no esos los rectos en la foto, debe soldar y conectada a los LEDs y fotodiodos como se muestra en el diagrama del circuito. Hay una razón que no especifican el valor de la resistencia R1 – R14. El valor de estas resistencias será nuestros puntos de sintonía más tarde, en el momento uso 100Ω para cada uno de ellos.
